صب الخرسانة بإبزيم القرص المتقاطع | قوالب صب الخرسانة المعيارية عالية الارتفاع لنظام صب الخرسانة العلوي
تعد قوالب صب الخرسانة ذات القرص المتقاطع عبارة عن قوالب صب الخرسانة المعيارية المتكاملة للغاية والمصممة لصب الخرسانة الأرضية، وتتوافق تمامًا مع نظام صب الخرسانة العلوي الكامل ونظام المساند القابل للتعديل. يختلف شكل اللوح المدمج بإبزيم القرص المتقاطع هذا عن دعامات الأنابيب الفولاذية المتناثرة التقليدية وألواح صب الخرسانة الثقيلة، ويجمع بين عوارض I الخشبية القياسية والخشب الرقائقي المقاوم للتآكل وإطارات توصيل الإبزيم القرصي لتحقيق التجميع والتفكيك المتكامل لمرة واحدة. إنها توفر سرعة بناء أسرع وتكلفة شاملة أقل، لتصبح حل الصب المؤقت السائد لأرضيات المباني ذات الارتفاع العالي في الإنشاءات السكنية والتجارية والصناعية.
ميزات المنتج الأساسية ونقاط القوة التنافسية
- التجميع لمرة واحدة، والتركيب المتكامل، وتصميم التفكيك المتكامل. بعد التخطيط الكامل الأول في الطابق السفلي، يمكن رفع وحدة قوالب صب الخرسانة بأكملها ونقلها طبقة بعد طبقة دون التفكيك المتكرر لجميع المكونات، مما يدعم إعادة الاستخدام الدوري على المدى الطويل كجزء أساسي من نظام صب الخرسانة العلوي.
- المزايا المزدوجة لتوفير التكاليف وتسريع التقدم في البناء. تعمل مطابقة الوحدات على تقليل استهلاك المواد المساعدة، في حين أن النقل المتكامل يقلل بشكل كبير من وقت التشغيل اليدوي في كل طابق، مما يؤدي إلى تقصير دورة البناء الإجمالية للمشروع.
- أنواع أقل من ملحقات المكونات، جميع الأجزاء تعتمد معايير حجم معيارية موحدة. تعمل المواصفات الموحدة على تبسيط إدارة الفرز والتوزيع والتخزين في الموقع، مما يقلل من معدل فقدان قطع الغيار أثناء دوران البناء.
- يعتمد عارضًا خشبيًا عالي الأداء على شكل I كعارضة حاملة رئيسية، ويتميز بقوة هيكلية عالية ووزن ذاتي خفيف للغاية. إنه يقلل بشكل فعال من الحمل الميت الإجمالي لقوالب صب الخرسانة بأكملها ويخفف من ضغط رفع الرافعة البرجية أثناء النقل الرأسي.
- تدعم ألواح الخشب الرقائقي المقاومة للتآكل عالية الكثافة أكثر من 30 دورة بناء. عندما يحدث تآكل السطح أو تلفه بعد الاستخدام طويل الأمد، يمكن استبدال الخشب الرقائقي بشكل منفصل دون إلغاء الإطار الداعم بالكامل، مما يطيل عمر الخدمة لمجموعة قوالب صب الخرسانة بالكامل بشكل كبير.
- قدرة قوية على التكيف مع المباني ذات الارتفاعات الهيكلية العالية. يسمح وضع توصيل مشبك القرص المتقاطع بتعديل الارتفاع المرن لنظام الدعم المطابق، وأداء المحمل المستقر في ظل ظروف اختلاف الارتفاع الكبيرة، وعدم حدوث تشوه أو إزاحة أثناء صب الخرسانة.
دليل تشغيل التجميع والنقل في الموقع خطوة بخطوة
- قم بفرز جميع المكونات المعيارية: إطارات دعم مشبك القرص المتقاطع، وأرجل نظام الدعم القابلة للتعديل، والعارضة الخشبية على شكل I، وألواح الخشب الرقائقي المقاومة للتآكل، وفحص كل جزء بحثًا عن التشوه والتلف قبل التجميع.

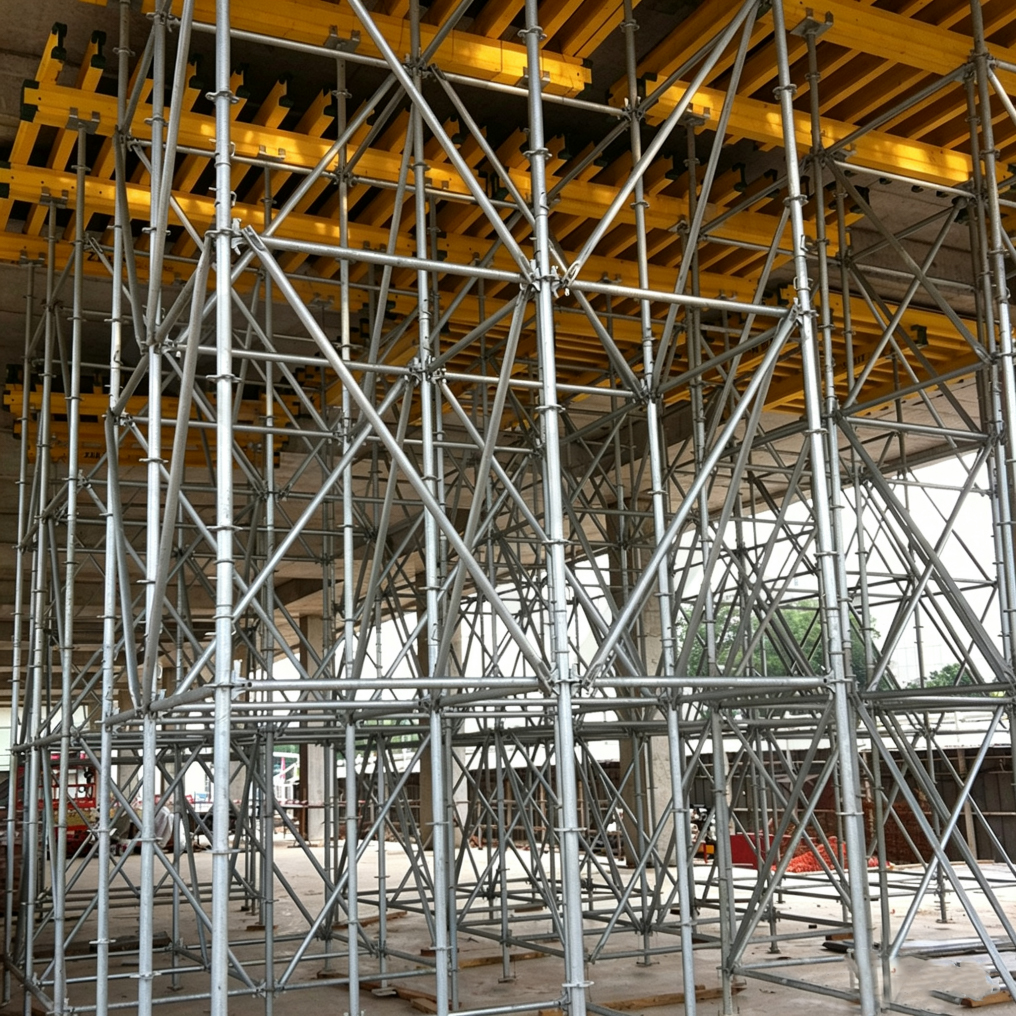

- أكمل التجميع الشامل لمرة واحدة على أرضية البناء الأولية: قم بتركيب إطارات مشبكة قرصية متقاطعة كدعم أساسي، وقم بتركيب أرجل قابلة للتعديل لنظام التدعيم لمعايرة الارتفاع والاستواء، ثم قم بوضع عوارض I الخشبية وألواح الخشب الرقائقي بالتتابع لتشكيل منصة صب الخرسانة الكاملة المستمرة التابعة لنظام قوالب صب الخرسانة العلوي.
- قم بتنفيذ ربط القضبان الفولاذية، وتضمين خطوط الأنابيب، وإجراء فحص السلامة الشامل على منصة تشكيل الألواح المجمعة قبل صب الخرسانة.
- الانتهاء من صب الخرسانة الأرضية وأعمال تسوية السطح، حيث يقوم إطار الإبزيم القرصي المتقاطع وهيكل العارضة الخشبية بتوزيع الحمل الخرساني بالتساوي دون ترهل موضعي.
- انتظر حتى تصل الخرسانة إلى قوة التجريد المحددة، ثم اسحب الأرجل القابلة للتعديل لنظام الدعم لتشكيل فجوة فصل بين الخشب الرقائقي وسطح الخرسانة المعالج.
- استخدم أدوات الرفع المخصصة لرفع قوالب صب الخرسانة ذات القرص المتقاطع بالكامل كوحدة متكاملة إلى الطابق العلوي؛ لا يلزم التفكيك الكامل للعارضة والألواح أثناء النقل.
- أعد معايرة المستوى الأفقي والارتفاع الداعم في الطابق العلوي، وابدأ الجولة التالية من أعمال صب الأرضيات.
- بعد الانتهاء من بناء جميع الأرضيات للمبنى بأكمله، قم بتفكيك مكونات القوالب، وتنظيف بقايا الأسمنت على الخشب الرقائقي وإطارات الإبزيم ذات الأقراص المتقاطعة، وقم بتخزين جميع الأجزاء بدقة للاستخدام المتكرر في المشاريع اللاحقة؛ استبدل الخشب الرقائقي البالي بشدة بشكل منفصل إذا لزم الأمر.
سيناريوهات التطبيق الرئيسية والمجالات الهندسية
قوالب صب الخرسانة ذات القرص المتقاطع هي عبارة عن قوالب صب وحدات معيارية تتوافق مع نظام صب الخرسانة العلوي ونظام المساندة، وهي قابلة للتطبيق على نطاق واسع في العديد من مشاريع البناء ذات الارتفاع العالي:
- المباني السكنية الشاهقة: طوابق الشقق ذات الارتفاع الكبير، أعمال صب الألواح السكنية الدوبلكس والطابق العلوي
- البناء التجاري الشاهق: أبراج المكاتب ومراكز التسوق والمشاريع الفندقية ذات الطبقات الهيكلية العالية الوضوح
- المنشآت الصناعية متعددة الطوابق: ورش التصنيع، ومستودعات الخدمات اللوجستية ذات الهياكل الأرضية الكبيرة والمرتفعة الارتفاع
- الهندسة تحت الأرض: مواقف السيارات في الطابق السفلي والمساحات التجارية تحت الأرض مع ألواح أرضية سميكة ومتطلبات الارتفاع العالي
- مرافق البناء العامة: المدارس والمستشفيات وقاعات العرض ذات معايير تصميم الطبقات الهيكلية العالية
فوائد اقتصادية وإنشائية ملموسة للمقاولين
- تخفيض كبير في تكلفة العمالة: يؤدي التجميع والنقل المتكامل لمرة واحدة إلى التخلص من أعمال التفكيك والتخطيط المتكررة في كل طابق، مما يقلل من مدخلات العمل اليدوي بشكل كبير.
- انخفاض الاستثمار في المواد على المدى الطويل: يمكن إعادة استخدام الخشب الرقائقي أكثر من 30 مرة واستبداله بشكل فردي، مما يؤدي إلى تجنب هدر الإطارات الداعمة المتكاملة، مما يقلل بشكل فعال من تكرار الشراء المتكرر لمواد صب الخرسانة.
- إدارة مبسطة للموقع: تعمل أنواع قليلة من المكونات المعيارية على تقليل مساحة التكديس وفرز أعباء العمل وفقدان المواد أثناء الدوران الدوري.
- قدرة قوية على التكيف مع الارتفاعات العالية: تعمل وصلة الإبزيم المتقاطع على قفل الإطارات الداعمة بقوة، وتتعاون مع نظام دعم قابل للتعديل لتحقيق دعم مستقر في ظل ظروف الارتفاعات العالية المختلفة.
- هيكل حامل خفيف الوزن: تعمل العوارض الخشبية خفيفة الوزن عالية القوة على تقليل وزن الرفع الإجمالي مقارنةً بقوالب الألمنيوم الكاملة، مما يقلل من تكرار تشغيل الرافعة البرجية واستهلاك الطاقة.
- إيقاع البناء السريع: يؤدي النقل المتكامل إلى تقصير دورة البناء لكل طابق قياسي، مما يؤدي إلى تسريع التقدم الإجمالي في تسليم المشروع.
- التوافق الكامل مع النظام: يمكن دمجه بحرية مع الوحدات القياسية الأخرى لنظام Top Formwork System لتشكيل منصات صب أرضية متواصلة بمساحة كاملة للمباني واسعة النطاق.
مراقبة جودة المنتج ومعايير الامتثال للصناعة
تخضع جميع قوالب صب الخرسانة ذات القرص المتقاطع لاختبار حمل المصنع الصارم قبل التسليم. يعتمد إطار التوصيل بإبزيم القرص المتقاطع عملية ختم لوحة فولاذية سميكة لضمان قوة قفل مستقرة بعد التجميع والتفكيك المتكرر. تجتاز العوارض الخشبية المطابقة اختبارات مقاومة التشوه والضغط لضمان أداء مستقر للمحمل على المدى الطويل. يتم إنتاج ألواح الخشب الرقائقي المقاومة للتآكل بضغط متعدد الطبقات ومعالجة سطحية مقاومة للماء لتلبية معيار الخدمة الدورية لأكثر من 30 مرة. تعتمد جميع المكونات المعيارية معايير أبعاد موحدة، مما يتيح الربط السلس لتشكيل نظام صب الخرسانة العلوي الكامل، كما تدعم الأرجل القابلة للتعديل لدعم نظام الدعم تعديل الارتفاع متعدد النطاق لمتطلبات البناء ذات الارتفاع المرتفع. يوفر نموذج الألواح المعيارية هذا بديلاً فعالاً من حيث التكلفة لقوالب الألمنيوم الصلبة للمشاريع ذات أحجام البناء المتوسطة والكبيرة.
دعم التخصيص للطلبات الهندسية الخاصة
نحن نقدم خدمات التخصيص المستهدفة التي تغطي جميع سلاسل قوالب صب الخرسانة وحلول نظام صب الخرسانة العلوي الكاملة. يمكن للعملاء تخصيص الحجم الإجمالي للتخطيط لوحدات إطار الإبزيم القرصي المتقاطع وفقًا لمساحة أرضية المبنى، أو ضبط كثافة العارضة الخشبية ذات العارضة I للأرضيات ذات الامتداد الكبير جدًا، أو تحسين نطاق تعديل الارتفاع لنظام الدعم المطابق للطبقات الهيكلية فائقة الارتفاع. تتوفر وحدات صب الخرسانة المخصصة لمخططات الأرضيات غير المنتظمة عند الطلب، وتحتفظ جميع إطارات الإبزيم ذات الأقراص المتقاطعة المخصصة ومكونات العارضة الخشبية بقابلية إعادة استخدام ممتازة لمشاريع البناء المتعددة. نقوم أيضًا بتوريد ملحقات التوصيل الانتقالية للمطابقة المختلطة مع ألواح صب الخرسانة المصنوعة من الألومنيوم على هياكل الأرضيات المركبة.
الإنتاج القياسي وتدفق فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختبار قوة شد الألواح الفولاذية لإطارات الإبزيم ذات الأقراص المتقاطعة، وفحص ثبات الخشب لمعالجة العارضة I، والتحقق من مقاومة الخشب الرقائقي للتآكل وأداء مقاومة الماء.
- معالجة إطار مشبك القرص المتقاطع: قطع وختم ولحام الألواح الفولاذية في إطارات دعم مشبك القرص القياسي، وتنفيذ معالجة طلاء السطح المضاد للصدأ.
- تشكيل عوارض I الخشبية ومعالجة الحماية: معالجة عوارض خشبية خفيفة الوزن عالية القوة وتطبيق طلاء متعدد الطبقات مقاوم للماء ومضاد للتآكل لإطالة عمر الخدمة.
- إنتاج الأرجل الداعمة القابلة للتعديل لنظام المساندة: تصنيع أرجل قابلة لضبط الارتفاع وإجراء اختبار الحمل لمقاومة ضغط الدفعة لكل دفعة إنتاج.
- اختبار محاكاة التجميع المتكامل: قم بدمج إطارات مشبك القرص المتقاطع والعوارض الخشبية وألواح الخشب الرقائقي لاختبار قدرة التحمل الإجمالية والثبات الهيكلي تحت الحمل الخرساني الكامل.
- فحص المنتج النهائي: التحقق من إحكام قفل مشبك القرص، واستقامة العارضة الخشبية وسلامة سطح الخشب الرقائقي قبل التعبئة والشحن كمجموعات كاملة من قوالب صب الخرسانة.
تعليقات العملاء الحقيقية وحالات المشروع في الموقع
شارك المقاولون العالميون الذين يقومون ببناء أرضيات عالية الارتفاع في التقييمات العملية بعد اعتماد قوالب صب الخرسانة ذات القرص المتقاطع كجزء أساسي من نظام صب الخرسانة العلوي الموحد الخاص بهم:
- مقاول سكني شاهق: تعمل قوالب صب الخرسانة المعيارية هذه المزودة بإبزيم قرصي متقاطع بشكل مثالي مع نظام الدعم القابل للتعديل الخاص بنا. يعمل التجميع والنقل المتكامل لمرة واحدة على تسريع بناء الأرضيات بشكل كبير، كما أن الخشب الرقائقي القابل للاستبدال يقلل من نفقات المواد السنوية بشكل كبير.
- شركة إنشاء المصانع الصناعية: قمنا بنشر هذه القوالب لمباني المصانع متعددة الطوابق ذات الطبقات الهيكلية العالية؛ توفر عارضتها الخشبية خفيفة الوزن ذات العارضة I حمل رفع أقل من قوالب صب الألمنيوم، كما تعمل أنواع المكونات الأقل على تبسيط عمل إدارة المواد في الموقع.
- فريق البناء السكني في الدور العلوي: وحدات قوالب صب الخرسانة ذات الإبزيم القرصي المتعدد المقسمة معًا تشكل نظام صب الخرسانة العلوي الكامل لألواح الأرضية ذات الخلوص العالي، ويتجنب أداء المحمل المستقر ترهل البلاطة أثناء صب الخرسانة ويوفر أسطح بلاطات نهائية ناعمة.
الأسئلة الشائعة | الأسئلة المتداولة
س 1: ما هي مشاريع البناء التي تعتبر قوالب صب الخرسانة ذات القرص المتقاطع الأكثر ملاءمة لها؟
A1: تم تصميمه خصيصًا للمباني ذات الارتفاعات الهيكلية العالية، ويمكن تطبيقه على نطاق واسع على الغرف العلوية السكنية الشاهقة والمباني التجارية عالية الخلوص والمنشآت الصناعية متعددة الطوابق والمساحات الكبيرة تحت الأرض، ويمكن دمجه في نظام صب الخرسانة العلوي الكامل لصب الأرضيات المستمر.
س2: ما هي دورة الخدمة لألواح الخشب الرقائقي المطابقة؟
A2: يمكن للخشب الرقائقي المقاوم للتآكل أن يدعم أكثر من 30 دورة بناء. عند تعرضها للتلف أو التآكل الشديد بعد الاستخدام لفترة طويلة، يلزم استبدال ألواح الخشب الرقائقي فقط بشكل منفصل، في حين يمكن الاستمرار في إعادة استخدام إطار الإبزيم القرصي المتقاطع والهيكل الداعم للعارضة الخشبية كمكونات أساسية لقوالب صب الخرسانة.
س 3: ماذا يعني "التجميع والتركيب والتفكيك المتكامل لمرة واحدة" بالنسبة للبناء في الموقع؟
ج3: بعد التجميع الكامل الأول في أرضية البداية، يمكن رفع وحدة صب الخرسانة بأكملها بالكامل إلى الطوابق العليا دون تفكيك العوارض الخشبية وألواح الخشب الرقائقي قطعة قطعة، مما يقلل بشكل كبير من عمالة التجميع المتكررة ويحسن كفاءة البناء عند التعاون مع نظام الدعم.
س 4: هل يمكن مطابقة شكل لوح الإبزيم ذو القرص المتقاطع مع نظام الدعم وقوالب الألمنيوم؟
ج4: نعم. وهو يدعم تعديل الارتفاع المرن من خلال نظام دعم مطابق قابل للتعديل، ويمكن مزجه وبنائه بألواح صب الخرسانة المصنوعة من الألومنيوم على هياكل الأرضيات المركبة لتشكيل نظام قوالب صب علوي متكامل لصب الألواح.
س 5: ما هي المزايا التي يتمتع بها هذا المنتج مقارنة بدعامات ألواح الأنابيب الفولاذية المتناثرة التقليدية؟
ج5: يحتوي على عدد أقل من المكونات المعيارية، وإدارة أبسط، وعارضة I-beam خشبية خفيفة الوزن وعالية القوة، ووظيفة نقل متكاملة، وقدرة قوية على التكيف مع ارتفاعات الطوابق العالية، مما يوفر العمالة، ويقصر وقت البناء، ويقلل تكاليف المشروع الشاملة مقارنة بحلول الدعم التقليدية المتفرقة.
