إطار فولاذي 120 لصندقة الجدار | حلول صب الخرسانة الكاملة

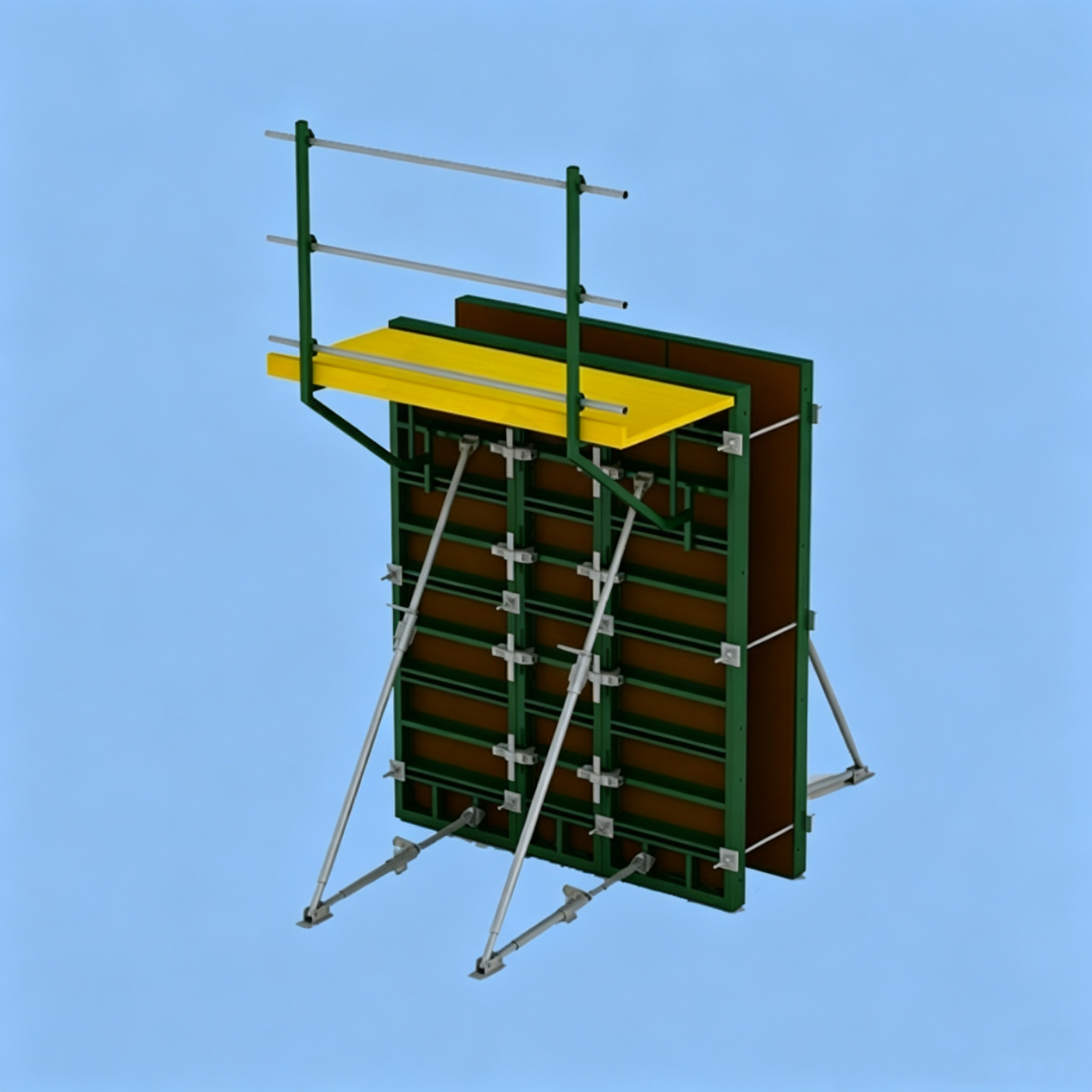

صُممت قوالب صب الخرسانة ذات الإطار الفولاذي 120 خصيصًا لأعمال صب الخرسانة على الجدران العمودية، وتعمل بمثابة قوالب صب الخرسانة الناضجة القابلة للتعديل ضمن مجموعة كاملة من حلول صب الخرسانة. تتوافق ألواح الخشب الرقائقي ذات الإطار الفولاذي من سلسلة 120A و120B بشكل مثالي مع نظام صب الخرسانة القياسي للجدار، وتدعم مجموعة قوالب صب الأعمدة وتتعاون مع نظام الدعم المعياري لبناء إطارات صب حائط مستقرة لجميع أنواع مشاريع البناء. باعتبارها قوالب صب قوية قابلة لإعادة الاستخدام يمكن مطابقتها مع أقواس دعم أحادية الجانب وأنظمة إطار التسلق، هناك نوعان هيكليان يلبيان متطلبات تخطيط قضبان الربط المختلفة في الموقع، مما يوفر خيارات تخطيط مرنة لبناء جدران الطابق السفلي والمباني الشاهقة والبلدية.
يغطي خط الإنتاج بأكمله اثنين من المواصفات الأساسية: سلسلة 120A وسلسلة 120B من قوالب الخشب الرقائقي ذات الإطار الفولاذي. لا يحتوي إطار سلسلة 120A على فتحات لقضبان الربط محجوزة مسبقًا على جوانب الحواف، ويتم ترتيب قضبان الربط من خلال أنابيب مربعة عند وصلات صب الخرسانة. تحتفظ سلسلة 120B بفتحات قضبان الربط مباشرة على حدود الإطار الفولاذي، مما يسمح للقائمين بالتركيب بتثبيت قضبان الربط على حواف الإطار بسهولة. يتم تطبيق كلتا السلسلتين بشكل أساسي لصب الخرسانة على الجدران العمودية، ودعم التجميع المتطابق بإطارات دعم أحادية الجانب وأنظمة صب الخرسانة المتسلقة للإنشاءات المعقدة تحت الأرض والمرتفعة.
تصنيف مواصفات المنتج الرئيسي
- فئة النموذج: سلسلة 120A وسلسلة 120B من قوالب صب الخرسانة المصنوعة من الخشب الرقائقي ذات الإطار الفولاذي
- مادة اللوحة الأساسية: خشب رقائقي بسمك 18 مم متطابق مع إطار فولاذي مجوف مخصص
ميزات المنتج المميزة والمزايا في الموقع
- تتكون قوالب الخشب الرقائقي ذات الإطار الفولاذي المتكامل من ألواح الخشب الرقائقي المقاومة للتآكل وهياكل الإطار الفولاذية المجوفة المخصصة، مما يحقق مزيجًا مثاليًا من سطح الصب الأملس وإطار الدعم المعدني الصلب.
- يوفر الهيكل المعياري عالي الجودة أداء الربط المرن. يمكن لأطقم البناء تثبيت العوارض الخشبية بين الألواح المتجاورة للتعامل مع أبعاد الجدار غير القياسية دون إنتاج قوالب صب الخرسانة المخصصة.
- يتميز الإطار الفولاذي المجوف بقوة ميكانيكية عالية وتصميم محسن لمحمل القوة. يمكن لألواح الجدران ذات الإطار الفولاذي أن تتحمل الضغط الجانبي للخرسانة الذي يصل إلى 60 كيلو نيوتن لكل متر مربع، بينما تدعم ألواح أعمدة الإطار الفولاذي المطابقة الحمل الجانبي بحد أقصى 80 كيلو نيوتن لكل متر مربع أثناء الصب.
- يتم توفير المشابك القياسية العالمية كملحقات مطابقة، مما يتيح تجميع اللوحة بسرعة والتثبيت المحكم بين وحدات صب الخرسانة لمنع تسرب الخرسانة بشكل فعال عند ربط الفجوات.
- يتم حجز فتحات رفع محددة مسبقًا في جميع زوايا قوالب صب الخرسانة، مما يبسط وضع اللوحة قبل الصب ويسرع عمليات القولبة بعد معالجة الخرسانة مع استهلاك أقل للعمالة.
- يتم تثبيت الإطارات الفولاذية وألواح الخشب الرقائقي بواسطة براغي مثبتة من الجانب الخلفي للألواح، مما يؤدي إلى تجنب المسافات البادئة على السطح وتوفير أسطح جدران خرسانية مسطحة وموحدة دون الحاجة إلى أعمال تلميع ثانوية.
- يأتي نظام قوالب صب الخرسانة الكامل مع مجموعة كاملة من التركيبات المساعدة المطابقة، مما يسمح بالتخطيط المدمج مجانًا وفقًا لرسومات البناء وتعديل المخطط المرن لمختلف الظروف الهندسية.
التجميع القياسي وخطوات التشغيل المطابقة
- حدد ألواح قوالب صب الخرسانة الجدارية من سلسلة 120A أو 120B بناءً على متطلبات تخطيط قضيب الربط في الموقع، وقم بإعداد المشابك القياسية وتركيبات التوصيل والعوارض الخشبية لتعديل الحجم غير القياسي.
- قم بترتيب ألواح الخشب الرقائقي على طول أقفاص تقوية الجدار، وأدخل عوارض خشبية بين الألواح إذا كانت هناك حاجة لملء عرض الجدار غير القياسي، وقم بمحاذاة جميع حواف اللوحة بدقة.
- قم بتركيب قضبان الربط وفقًا لميزات الطراز: استخدم أنابيب مربعة مشتركة لترتيب قضبان الربط على ألواح 120A، وقم بتثبيت قضبان الربط مباشرة عبر فتحات الإطار المحجوزة للوحات 120B.
- قم بقفل جميع مفاصل الألواح باستخدام المشابك القياسية لضمان الاتصال المحكم دون وجود فجوات، وقم بتركيب نظام الدعم المعياري خارج القوالب لتعزيز الاستقرار الجانبي.
- بالنسبة لمشاريع الحوائط المقاومة للتسرب تحت الأرض، قم بمطابقة نظام قوالب صب الخرسانة المجمع مع أقواس دعم أحادية الجانب؛ بالنسبة للبناء العمودي الشاهق، قم بدمج الألواح مع أنظمة إطار التسلق.
- فحص كامل قبل الصب للتحقق من استواء الإطار وإحكام التثبيت، والتأكد من أن قدرة تحمل الضغط الجانبي تلبي معايير سلامة البناء قبل صب الخرسانة.
- بعد أن تصل الخرسانة إلى قوة المعالجة الكاملة، استخدم فتحات رفع الزاوية لفك الألواح بلطف، وإزالة المشابك وقضبان الربط بالتسلسل، ثم قم بتفكيك جميع مكونات قوالب صب الخرسانة.
- قم بتنظيف بقايا الأسمنت الموجودة على الإطارات الفولاذية وألواح الخشب الرقائقي جيدًا، ثم قم بتخزينها في بيئة جافة لتجديدها بشكل متكرر كقوالب صب متينة قابلة لإعادة الاستخدام.
سيناريوهات التطبيق الرئيسية والمجالات الهندسية
تعمل قوالب صب الخرسانة ذات الإطار الفولاذي 120 كمكون أساسي لحلول قوالب صب الخرسانة المنهجية، والتي يتم تطبيقها على نطاق واسع عبر قطاعات البناء المتعددة:
- المباني السكنية والتجارية الشاهقة: صب الجدران العمودية لأبراج المكاتب والمجمعات السكنية ومراكز التسوق
- مشاريع البناء تحت الأرض: الجدران الاستنادية الخارجية للطابق السفلي، وجدران مواقف السيارات تحت الأرض المتطابقة مع أقواس دعم أحادية الجانب
- الهندسة البيئية البلدية: جدران خزانات الصرف الصحي، والهياكل الخرسانية لمعرض الأنابيب الشامل تحت الأرض
- بناء شاهق للغاية: صب الجدار العمودي بالتعاون مع أنظمة إطار التسلق الهيدروليكي
- بناء عمود الجدار المتكامل: الجمع بين نظام صب الخرسانة الجداري ومجموعة قوالب صب العمود لإكمال صب الجدار والأعمدة المتزامن
فوائد واضحة لمقاولي البناء والمشترين بالجملة
- تعمل سلسلتان اختياريتان على تقليل قيود تخطيط البناء: توفر 120A و120B طريقتين مختلفتين لتركيب قضيب الربط للتكيف مع متطلبات التصميم الهيكلي ومقاوم التسرب المختلفة للجدار.
- خفض تكلفة المواد على المدى الطويل: يعمل هيكل الإطار الفولاذي المجوف الصلب على تمديد دورات الخدمة، حيث يعمل كقوالب صب قابلة لإعادة الاستخدام طويلة العمر لتقليل تكرار عمليات الشراء.
- تحسين كفاءة البناء: تعمل المشابك القياسية وفتحات الرفع المحجوزة على تقليل وقت التجميع والتشكيل إلى حد كبير، مما يقلل من الاستثمار في العمالة اليدوية في الموقع.
- توفير نفقات صب الخرسانة المخصصة: تتعامل طريقة ملء القوالب الخشبية مع أبعاد الجدار غير القياسية دون الحاجة إلى إنتاج ألواح مخصصة إضافية.
- تأثير تشكيل الخرسانة المتميز: تحافظ الوصلة اللولبية المثبتة في الخلف على سطح اللوحة ناعمًا، مما يمنع عمليات التجصيص والتلميع بعد الصب.
- توافق قوي مع النظام: يمكنك التجميع بحرية مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة ونظام الدعم المعياري لتشكيل حلول صب متكاملة كاملة.
- أداء أمان عالي: إطار فولاذي مجوف ذو مقاومة عالية للضغط الجانبي يمنع انتفاخ القوالب وتشوهها أثناء صب الخرسانة بكميات كبيرة.
- خيار البناء الصديق للبيئة: تعمل الأجزاء المعيارية عالية الجودة على تقليل النفايات في الموقع، وتلبية المعايير الدولية لتقييم المباني الخضراء.
مراقبة الجودة والامتثال لأداء التحميل
جميع القوالب الفولاذية ذات الإطار الفولاذي 120 من سلسلة 120A و120B تمر باختبار حمل المصنع الصارم قبل الشحن. يتم تصنيع الإطارات الفولاذية المجوفة بألواح فولاذية سميكة لضمان صلابة ميكانيكية مستقرة، ويتم فحص ألواح الخشب الرقائقي المقاومة للتآكل مقاس 18 مم من أجل أداء مقاوم للماء والتآكل. تخضع كل دفعة من القوالب الجاهزة القابلة للتعديل لاختبار حمل الضغط الجانبي للتحقق من أن لوحة الحائط تبلغ 60 كيلو نيوتن / متر مربع ولوحة العمود المتطابقة تبلغ 80 كيلو نيوتن / متر مربع، مما يلبي تمامًا معايير سلامة البناء العالمية. تعتمد جميع مشابك التوصيل والتركيبات المساعدة أحجامًا قياسية موحدة لتحقيق المطابقة السلسة داخل نظام حلول صب الخرسانة بالكامل، ويمكن توصيل كلتا السلسلتين بإطارات دعم أحادية الجانب وملحقات صب الخرسانة المتسلقة بدون محولات إضافية.
حلول التخصيص للطلبات الهندسية الخاصة
نحن نقدم خدمات التخصيص المستهدفة التي تغطي جميع سلاسل حلول صب الخرسانة. يمكن للعملاء ضبط المجموعات المتطابقة من نظام قوالب صب الخرسانة للجدار ومجموعة قوالب صب الأعمدة، أو تخصيص ألواح الإطارات الفولاذية ذات الارتفاع الخاص لهياكل الجدران العالية جدًا، أو تحسين تجميع الدعامات الإضافية مع نظام الدعم المعياري استنادًا إلى الرسومات الهيكلية للبناء. في حين أن المواصفات القياسية 120A و120B تغطي معظم مشاريع الجدران العادية، يمكن إنتاج أحجام إطارات فولاذية مخصصة وتصميم ثقب خاص لتصميمات الجدران غير القياسية، ولا تزال جميع المكونات المخصصة تحافظ على قابلية إعادة الاستخدام المتميزة كقوالب صب قياسية قابلة لإعادة الاستخدام.
الإنتاج القياسي وسير عمل فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختبار قوة الشد للوحة الفولاذية وسمك الخشب الرقائقي، وأداء السطح المقاوم للماء للتخلص من المواد الخام غير المؤهلة.
- معالجة الإطار الفولاذي المجوف: قطع وثني ولحام الألواح الفولاذية في هيكل الإطار، وإنتاج إطارات 120A بشكل منفصل بدون فتحات قضبان ربط الحواف وإطارات 120B مع فتحات قضبان ربط محجوزة.
- تجميع اللوحة: قم بتثبيت الخشب الرقائقي مقاس 18 مم على إطارات فولاذية باستخدام براغي مثبتة في الخلف لحماية سلامة سطح الصب من أضرار المسافة البادئة.
- إنتاج المكونات المساعدة: تصنيع المشابك القياسية وفتحات الرفع وتركيبات التوصيل عبر تقنية الختم واللحام الدقيقة.
- اختبار محاكاة الحمل: قم بتجميع مجموعات قوالب صب الخرسانة الكاملة للجدار والأعمدة لاختبار الحد الأقصى لتحمل الضغط الجانبي بشكل منفصل.
- فرز المنتج النهائي: التحقق من دقة الربط واستواء الإطار وجودة سطح الألواح 120A و120B قبل التعبئة والشحن.
تعليقات العملاء الحقيقية وحالات المشروع في الموقع
شاركت فرق البناء العالمية التي اعتمدت قوالب صب الخرسانة ذات الإطار الفولاذي 120 تقييمات عملية فيما يتعلق بحلول قوالب صب الخرسانة المنهجية لدينا:
- مقاول بناء الطابق السفلي: تحتوي هذه القوالب القابلة للتعديل على سلسلتين لتصميمات مختلفة لقضبان الربط، مما يتوافق تمامًا مع نظام الدعم المعياري الخاص بنا. تعمل الألواح 120 أمبير على تقليل فتحات قضيب الربط على الجدران الخارجية بشكل فعال وتقليل تكلفة الإصلاح اللاحقة المقاومة للماء.
- شركة إنشاءات شاهقة: لقد قمنا بمطابقة قوالب صب الخرسانة الجدارية ذات الإطار الفولاذي مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة لبرج تجاري كبير؛ مقاومة الضغط الجانبي العالية تتجنب انتفاخ الشكل أثناء صب الخرسانة المستمر.
- منشئ الهندسة البلدية: تظل هذه القوالب القابلة لإعادة الاستخدام سليمة بعد عشرات دورات البناء، كما تعمل فتحات الرفع المحجوزة على تبسيط أعمال التشكيل إلى حد كبير وتوفير تكلفة العمالة اليومية.
الأسئلة الشائعة | الأسئلة المتداولة
Q1: ما هو الفرق بين قوالب صب الخرسانة للجدار الفولاذي من سلسلة 120A و120B؟
A1: الإطار الفولاذي من سلسلة 120A لا يحتوي على فتحات لقضبان الربط على الحدود، ويتم ترتيب قضبان الربط من خلال أنابيب مربعة عند وصلات صب الخرسانة. تحتفظ سلسلة 120B بفتحات قضيب الربط على حواف الإطار، مما يسمح بتركيب قضيب الربط المباشر على حدود الإطار من أجل التشغيل المريح.
Q2: ما هو الضغط الجانبي الذي يمكن أن تتحمله ألواح الجدران ذات الإطار الفولاذي وألواح الأعمدة المتطابقة على التوالي؟
ج2: تتحمل قوالب صب الخرسانة ذات الإطار الفولاذي ضغطًا جانبيًا للخرسانة يصل إلى 60 كيلو نيوتن لكل متر مربع، بينما تدعم ألواح أعمدة الإطار الفولاذي المطابقة الحمل الجانبي بحد أقصى 80 كيلو نيوتن لكل متر مربع أثناء الصب.
س 3: هل يمكن مطابقة قوالب صب الخرسانة ذات الإطار الفولاذي 120 مع أقواس دعم أحادية الجانب وأنظمة إطار التسلق؟
ج3: نعم. يمكن لنظام قوالب صب الخرسانة أن يتعاون بحرية مع أقواس الدعم أحادية الجانب لبناء الجدران المضادة للتسرب تحت الأرض، ويطابق أنظمة إطار التسلق لمشاريع صب الجدران العمودية الشاهقة للغاية.
س 4: كيفية حل متطلبات عرض الجدار غير القياسية في مواقع البناء؟
ج4: يمكن للمستخدمين تثبيت العوارض الخشبية بين ألواح صب الخرسانة المجاورة لملء فجوات الأبعاد، وتجنب إنتاج قوالب صب الخرسانة المخصصة باهظة الثمن وتحسين مرونة هذه القوالب القابلة للتعديل.
س 5: هل تعتبر قوالب صب الخرسانة ذات الإطار الفولاذي منتج قوالب صب الخرسانة طويل الأمد قابل لإعادة الاستخدام؟
ج5: يتمتع هيكل الإطار الفولاذي المجوف الصلب بأداء قوي ضد التشوه، مع التنظيف والصيانة المنتظمة، ويمكن تدوير مجموعة اللوحة بأكملها لعشرات دورات البناء لتقليل الاستثمار طويل الأجل في حلول صب الخرسانة الخاصة بك.
