صندقة الجدار الخرساني من جانب واحد

قوالب صب الخرسانة للجدار من جانب واحد | حلول صب الخرسانة الخرسانية الاحترافية

تم تطوير قوالب صب الخرسانة أحادية الجانب الخاصة بنا لمشاريع صب الخرسانة من جانب واحد بدون قضبان ربط، وهي بمثابة قوالب صب الخرسانة الوظيفية القابلة للتعديل ضمن حلول قوالب صب الخرسانة الكاملة. يتطابق إطار الدعم المخصص هذا بشكل مثالي مع نظام قوالب صب الخرسانة الناضج ومجموعة قوالب صب الأعمدة المساعدة ونظام الدعم المعياري لبناء إطارات صب ثابتة لهياكل جدران البنية التحتية وتحت الأرض. باعتبارها قالب صب عالي الأداء قابل لإعادة الاستخدام يتكون من أقسام قياسية وأقسام ارتفاع متعددة، فإن هذا الدعامة أحادية الجانب تمنع قضبان الربط المخترقة، وتوفر أداءً فائقًا مقاومًا للماء على الحائط، وتتكيف بمرونة مع ارتفاعات الجدران المتغيرة عبر قطاعات البناء المختلفة.

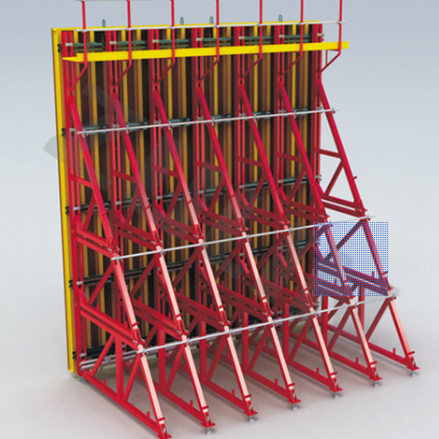

دعامة الدعم أحادية الجانب عبارة عن إطار صب الخرسانة متخصص مصمم خصيصًا لصب الخرسانة على الجدران ذات الوجه الواحد. تتميز جميع المكونات بقدرة عالية على التبديل لتبسيط التجميع في الموقع وتسريع عمليات البناء الشاملة. أهم ما يميز هذا المنتج هو عدم وجود قضبان ربط متقاطعة تخترق جسم الجدار، مما يعزز بشكل كبير الأداء المقاوم للماء للجدران الخرسانية النهائية. لقد تم اعتماده على نطاق واسع لصب الخرسانة للجدران الخارجية للطابق السفلي، ومحطات معالجة مياه الصرف الصحي، وأنفاق مترو الأنفاق، والجدران الاستنادية لمنحدرات الطرق والجسور وغيرها من مشاريع الجدران العمودية المماثلة. يشتمل نظام الدعامة هذا على أقسام قاعدة قياسية وأقسام تمديد مختلفة الارتفاع، مع أقصى ارتفاع داعم يصل إلى 9.9 متر. يمكن للمستخدمين الجمع بحرية بين أنواع الأقسام المختلفة لتتناسب مع ارتفاع الصب الفعلي لكل مشروع بناء.

مؤشر المعلمة التقنية الرسمية

• الحد الأقصى لارتفاع صب الخرسانة لمرة واحدة: 8.8 م
• الضغط الجانبي المسموح به للخرسانة: ≥70 ميجا باسكال
• الحد الأقصى لمسافة التثبيت بين كل إطار دعم: .80.8 م
• الحد الأقصى لتباعد التخطيط لأجزاء التثبيت المدمجة: .30.3 م

ميزات المنتج الأساسية ومزايا البناء

• يتميز إطار الدعم أحادي الجانب بصلابة متكاملة استثنائية، مما يمنع بشكل فعال الإزاحة الجانبية لألواح صب الخرسانة أثناء صب الخرسانة ويمنع تسرب الملاط عند الحافة السفلية لقوالب صب الخرسانة.
• يتم تصنيع جميع المكونات الهيكلية بمعايير عالية، مما يوفر توافقًا عالميًا قويًا للاستبدال والتجميع في مواقع البناء.
• يمكن دمج نماذج وحدات الأقواس المختلفة بشكل عشوائي، مما يسمح بمطابقة الارتفاع المرنة لتلبية متطلبات ارتفاع البناء للمشاريع الهندسية المتنوعة.
• إن سير عمل البناء البسيط والسريع في الموقع يقلل من مدخلات العمالة واستهلاك المواد المساعدة؛ لا يلزم سوى تدريب تشغيلي قصير لعمال البناء الميدانيين لإكمال أعمال التجميع بكفاءة.
• أداء أمان متميز مدعوم بصلابة الإطار العالية؛ يمكن ربط الأقواس المتعددة في وحدة متكاملة لتجنب مخاطر عدم الاستقرار الهيكلي أثناء صب الخرسانة.
• جودة البناء مستقرة ويمكن السيطرة عليها. بعد تركيب الدعامة، تكون مساحة التشغيل الداخلية المحجوزة واسعة بما يكفي للعمال للتجول فيها بحرية، مما يسهل الفحص الكامل للجودة الخفية ومخاطر السلامة قبل الصب.

أكمل عملية التثبيت والتفكيك خطوة بخطوة

1. قم بقياس ارتفاع صب الجدار الفعلي في الموقع، وحدد أقسام القاعدة القياسية المطابقة وأقسام ارتفاع الامتداد المقابلة وفقًا لمتطلبات الارتفاع المستهدفة، وتحقق من جميع مكونات الإطار بحثًا عن التشوه أو التلف قبل التجميع.
2. قم بترتيب أجزاء التثبيت المدمجة على الأساس مسبقًا بعد التباعد المطلوب الذي يبلغ ≥0.3 متر، وقم بتثبيت الأجزاء المدمجة بقوة لتوفير نقاط تثبيت ثابتة للكتيفة أحادية الجانب.
3. قم بتجميع المقاطع القياسية ومقاطع التمديد كإطار دعم كامل، والتحكم في تباعد التخطيط بين الأقواس المتجاورة في حدود 0.8 متر كما هو محدد بواسطة المعلمات التقنية.
4. قم بتوصيل كل دعامة مستقلة أحادية الجانب بتركيبات التوصيل لتشكيل نظام دعم متكامل، وقم بتثبيت لوحات نظام قوالب صب الخرسانة على الجانب الأمامي من إطار الحامل ومعايرة الاستواء الرأسي.
5. التعاون مع نظام الدعم المعياري للحصول على دعامة إضافية إذا كان صب الجدار عالي الارتفاع مطلوبًا، وإجراء فحص كامل لصلابة الإطار، وثبات التثبيت وختم أسفل القوالب لتجنب تسرب الملاط.
6. تنفيذ صب الخرسانة في حدود الارتفاع الأقصى 8.8 متر، ومراقبة تغيرات الضغط الجانبي لضمان بقاء القيمة أقل من 70 ميجا باسكال أثناء البناء.
7. بعد المعالجة الكاملة للخرسانة، قم بفصل أجزاء التوصيل المساعدة أولاً، ثم قم بتفكيك أقسام الدعامات بترتيب التثبيت العكسي، ونظف بقايا الأسمنت السطحية وقم بتخزين جميع المكونات بشكل صحيح للاستخدام المتكرر كقوالب صب متينة قابلة لإعادة الاستخدام.

سيناريوهات التطبيق الرئيسية والمجالات الهندسية

تعتبر قوالب صب الخرسانة ذات الجانب الواحد وحدة وظيفية خاصة من حلول قوالب صب الخرسانة المتكاملة، والتي يتم نشرها على نطاق واسع لجميع مشاريع بناء الجدران العمودية ذات الوجه الواحد:

• مشاريع البناء تحت الأرض: الجدران الاستنادية الخارجية للطابق السفلي، وجدران مواقف السيارات تحت الأرض، وجدران معرض الأنابيب الشاملة تحت الأرض
• الهندسة البيئية البلدية: محطات معالجة مياه الصرف الصحي، خزانات المياه، خزان الترسيب، الجدران الخرسانية العمودية
• البنية التحتية للنقل: الجدران الجانبية لمحطة مترو الأنفاق، وبطانة النفق، وأجزاء صب أحادية الجانب
• هندسة الطرق والجسور: الجدران الاستنادية لمنحدرات الطريق، والجدران الجانبية لدعامات الجسور، وجدران حماية جسور النهر
• المشاريع التي تتطلب أداءً عاليًا مقاومًا للماء، متطابقًا مع نظام صب الخرسانة الداعم ومجموعة قوالب صب الأعمدة المساعدة للبناء المتكامل

الفوائد الاقتصادية والإنشائية المباشرة للمقاولين

• تحسين جودة مقاومة الماء على الحائط: لا تعمل قضبان الربط المخترقة على التخلص من نقاط الضعف المقاومة للماء على أجسام الجدران، مما يقلل من تكلفة صيانة التسرب لاحقًا للمشاريع تحت الأرض والبلديات.
• توفير العمالة والمواد المساعدة: تعمل عملية التجميع البسيطة على تقليل فترة البناء، كما تعمل الأجزاء القياسية القابلة للتبديل على تقليل شراء الملحقات المخصصة الإضافية.
• مطابقة مرنة للارتفاع: تغطي الأقسام القياسية والممتدة المدمجة ارتفاعات صب تصل إلى 9.9 مترًا، مما يؤدي إلى تجنب تصنيع إطار مخصص لمتطلبات الارتفاع المختلفة.
• ضمان السلامة العالية: يمنع هيكل الإطار المتكامل المترابط ذو الصلابة القوية تحرك القوالب وانتفاخها تحت الضغط الجانبي للخرسانة.
• فحص الجودة المريح في الموقع: تتيح مساحة التشغيل الداخلية الواسعة الفحص البصري الكامل للتخلص من مخاطر البناء المخفية مسبقًا.
• دورة خدمة طويلة كقوالب قابلة لإعادة الاستخدام: جميع مكونات الإطار المعدني تقاوم التشوه بعد الدوران المتكرر، مما يقلل من تكلفة شراء المواد على المدى الطويل.
• توافق قوي مع النظام: يمكن مطابقته مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة ونظام الدعم المعياري لتشكيل مجموعة كاملة من حلول صب الخرسانة في الموقع.

مراقبة جودة المنتج ومعايير أداء التحميل

يتوافق الإنتاج الكامل لقوالب صب الخرسانة ذات الجانب الواحد بشكل صارم مع معايير صناعة قوالب صب الخرسانة الخاصة بالبلديات والبنية التحتية. المواد الفولاذية الخام لإطارات الأقواس تجتاز اختبار قوة الشد والصلابة قبل المعالجة. يتم إنتاج جميع المقاطع القياسية ومقاطع تمديد الارتفاع وفقًا لمواصفات الحجم الموحد لضمان إمكانية التبادل بين الوحدات. يخضع كل إطار قوس نهائي لاختبار حمل الضغط الجانبي للتحقق من قدرته على تحمل ضغط الخرسانة حتى 70 ميجا باسكال بأمان. يتحقق فحص المصنع أيضًا من أن تباعد تخطيط الإطار وحجم مطابقة الأجزاء المدمجة يتوافق تمامًا مع حدود المعلمات الفنية التي تتطلبها مشاريع البناء البلدية العالمية. تعتمد جميع أجهزة التوصيل أحجامًا قياسية موحدة لتحقيق المطابقة السلسة مع خط إنتاج حلول صب الخرسانة بالكامل بما في ذلك نظام صب الخرسانة الجداري.

خدمات التخصيص للطلبات الهندسية الخاصة

نحن نقدم حلول التخصيص المستهدفة التي تغطي جميع سلاسل حلول صب الخرسانة. يمكن للعملاء طلب أقسام ارتفاع مخصصة لبناء الجدران العالية جدًا، وضبط وضع المجموعة المطابق مع نظام الدعم المعياري ونظام قوالب صب الخرسانة وفقًا لرسومات البناء، أو تصميم ملحقات توصيل خاصة للتخطيطات المدمجة غير القياسية للأساسات. تحافظ إطارات الأقواس أحادية الجانب المخصصة على مستوى عالٍ من التوحيد وقابلية إعادة الاستخدام، ولا تزال بمثابة قوالب صب الخرسانة قابلة لإعادة الاستخدام وفعالة من حيث التكلفة لدوران المشروع على المدى الطويل.

الإنتاج القياسي وسير عمل فحص مراقبة الجودة متعدد المراحل

1. اختبار المواد الخام: التحقق من قوة شد الألواح الفولاذية، ومقاومة الانحناء، وأداء السطح المضاد للصدأ لفحص المواد الخام المؤهلة لمعالجة الإطار.
2. قطع ولحام الوحدات: معالجة المواد الفولاذية إلى أقسام قاعدة قياسية وأقسام تمديد متعددة الارتفاع، وتلميع جميع وصلات اللحام للتخلص من نقاط تركيز الضغط.
3. المعالجة المضادة للتآكل السطحي: قم بتطبيق طلاء مقاوم للصدأ على إطار الحامل بالكامل لإطالة عمر الخدمة في بيئات البناء الرطبة تحت الأرض.
4. إنتاج التركيبات المساعدة: تصنيع أجزاء التوصيل وملحقات التثبيت المدمجة من خلال عملية ختم دقيقة لتتوافق مع متطلبات التباعد القياسية.
5. اختبار محاكاة الحمل: قم بتجميع مجموعات الأقواس الكاملة لاختبار أقصى مقاومة للضغط الجانبي والأداء المتكامل المضاد للإزاحة.
6. فرز المنتج النهائي: التحقق من قابلية تبديل الوحدة واستواء الإطار وسلامة الطلاء قبل التعبئة والشحن.

تعليقات العملاء الحقيقية وحالات المشاريع البلدية

قام مقاولو البلديات والبنية التحتية العالميون الذين اعتمدوا قوالب صب الخرسانة ذات الجانب الواحد بمشاركة التقييمات العملية فيما يتعلق بحلول قوالب صب الخرسانة المنهجية لدينا:

• مقاول البناء تحت الأرض: تعمل هذه الدعامة أحادية الجانب القابلة للضبط على إلغاء قضبان ربط الجدار تمامًا، مما يحسن بشكل كبير أداء جدار الطابق السفلي المقاوم للماء. إنه يتوافق مع نظام الدعم المعياري الخاص بنا بشكل ثابت، كما أن المقاطع المجمعة تناسب ارتفاعات الجدران المختلفة بمرونة.
• شركة إنشاء محطات الصرف الصحي: لقد قمنا بالتعاون في قوالب صب الخرسانة للجدار أحادي الجانب مع نظام صب الخرسانة للجدار ومجموعة قوالب صب الأعمدة لمشروع خزان كبير لمعالجة مياه الصرف الصحي؛ تساعد المساحة الداخلية الواسعة فريقنا على فحص المخاطر الخفية بدقة قبل صبها.
• منشئ هندسة مترو الأنفاق: تحافظ دعامة صب الخرسانة القابلة لإعادة الاستخدام على صلابة مستقرة في ظل الاستخدام المتكرر على المدى الطويل، كما أن قاعدة تباعد الإطار الصارمة البالغة 0.8 متر تتجنب بشكل فعال التحول الجانبي لقوالب صب الخرسانة أثناء صب الخرسانة.

الأسئلة الشائعة | الأسئلة المتداولة

س 1: ما هو الحد الأقصى لارتفاع الصب الذي يدعمه نظام قوالب صب الخرسانة للجدار أحادي الجانب؟

A1: أقصى ارتفاع آمن للصب لمرة واحدة هو 8.8 متر، في حين أن الإطار المدمج للمقاطع القياسية ومقاطع التمديد يمكن أن يصل إلى ارتفاع دعم إجمالي يبلغ 9.9 متر لبناء جدار عالي الارتفاع متعدد الطبقات.

س2: ما هو الحد الأقصى للضغط الجانبي للخرسانة المسموح به للقوس أحادي الجانب؟

A2: تم تصميم الإطار لمقاومة الضغط الجانبي للخرسانة حتى 70 ميجا باسكال، مما يلبي بشكل كامل متطلبات الحمولة لصب الخرسانة السميكة على الجدران تحت الأرض.

س 3: هل يمكن لهذه القوالب أحادية الجانب أن تتطابق مع منتجات قوالب صب الخرسانة الجدارية الأخرى ومجموعة قوالب صب الأعمدة؟

ج3: نعم. تعتمد جميع الوحدات وملحقات التوصيل أبعادًا قياسية دولية موحدة، والتي يمكن مطابقتها بحرية مع منتجات صب الخرسانة السائدة وتشكيل حلول قوالب صب الخرسانة الكاملة جنبًا إلى جنب مع نظام دعم معياري.

س 4: ما هي المسافات التخطيطية المطلوبة للأقواس وأجزاء المرساة المضمنة؟

A4: يجب ألا يتجاوز التباعد بين كل إطار دعم 0.8 متر، ويجب التحكم في التباعد التخطيطي لأجزاء التثبيت المدمجة في حدود 0.3 متر لضمان استقرار الإطار المتكامل.

س 5: ما هي مشاريع البناء المناسبة لقوالب صب الخرسانة ذات الجانب الواحد؟

A5: إنه مصمم خصيصًا لصب الجدران ذات الوجه الواحد بدون مساحة تشغيل خلفية، ويستخدم على نطاق واسع في الجدران الخارجية للطابق السفلي، ومرافق معالجة مياه الصرف الصحي، وأنفاق مترو الأنفاق، والجدران الاستنادية لمنحدرات الطرق والجسور وغيرها من المشاريع ذات متطلبات مقاومة الماء العالية.
