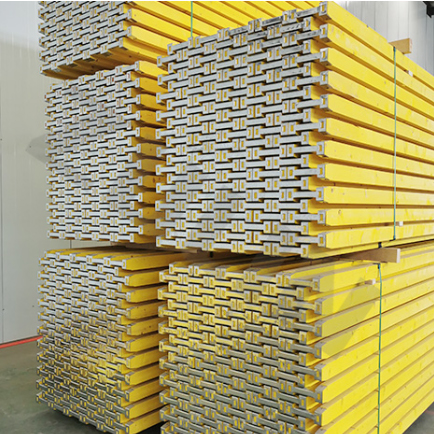

بناء خفيف الوزن محمل على شكل حرف I خشبي | المكون الأساسي لحلول صب الخرسانة
باعتبارها مكون الدعم الأساسي لجميع أنواع أدوات الصب في الموقع، فإن العارضة الخشبية I-Beam الخشبية ذات البناء خفيف الوزن بمثابة جزء أساسي من حلول قوالب صب الخرسانة الكاملة. يتطابق شعاع I الخشبي H20 هذا بشكل مثالي مع نظام صب الخرسانة الجداري، ومجموعة قوالب صب الأعمدة القياسية، وقوالب صب الخرسانة المرنة القابلة للتعديل ودعم نظام الدعم المعياري لبناء مجموعة كاملة من نظام صب البناء. باعتبارها أحد ملحقات قوالب صب الخرسانة المتينة القابلة لإعادة الاستخدام والمعترف بها على نطاق واسع من قبل المقاولين العالميين، توفر هذه العارضة الخشبية خفيفة الوزن قدرة تحميل رائعة مع تقليل تكاليف النقل والتجميع الإجمالية لجميع مشاريع البناء الخرسانية.
إن العارضة الخشبية I للبناء H20 هي جزء قياسي عالمي تم اعتماده من قبل أنظمة صب الخرسانة العالمية السائدة. إنه يدمج العديد من مزايا الأداء المتفوق: الوزن الميت الخفيف للغاية، قوة تحمل الحمل الممتازة، الاستقامة الدقيقة والقدرة القوية على مقاومة التشوه. يخضع سطحه الخارجي لمعالجة خاصة لمقاومة التآكل الناتج عن الماء والأحماض والقلويات. نظرًا لكونه جزءًا أساسيًا لا غنى عنه في مجموعات قوالب صب الخرسانة الخشبية الكاملة، فإن هذا العارضة الخشبية يكتسب حجمًا هائلاً من التطبيقات عبر جميع أنواع مشاريع هندسة البناء في جميع أنحاء العالم.
مواصفات المنتج القياسية
معيار الصف الأساسي
مواصفات طراز المنتج: هيكل I-Beam خشبي خفيف الوزن H20
قائمة المعلمات التقنية الكاملة
- وزن الوحدة للعارضة الخشبية الفردية: 4.6 كجم لكل متر
- عرض الشفة: 80 ملم
- سمك الحافة: 40 ملم
- نطاق سمك لوحة الويب: 27 مم إلى 30 مم
- معامل المرونة (E): 10200 نيوتن/مم²
- قيمة الانحراف المسموح بها: l/500 (يشير l إلى عرض الامتداد الداعم)
ميزات المنتج الأساسية والمزايا الفريدة
- يعمل العارضة الخشبية كمكون قياسي أساسي لأنظمة قوالب صب الخرسانة المعترف بها عالميًا. إنه يتميز بهيكل خفيف الوزن، قوة تحميل رائعة، استقامة فائقة وأداء قوي ضد التشويه. سطحه مقاوم لاختراق الماء والتآكل الحمضي والقلوي. يمكن تدوير العارضة للاستخدام المتكرر في البناء على مدار العام، مما يقلل بشكل كبير من متوسط تكلفة الاستهلاك لكل مشروع. علاوة على ذلك، فهي تدعم المطابقة الشاملة مع جميع منتجات صب الخرسانة الاحترافية السائدة محليًا ودوليًا.
- يسمح التوافق الواسع للتطبيقات بالمطابقة مع فئات قوالب صب الخرسانة المختلفة: أنظمة قوالب صب الخرسانة الأفقية، وأنظمة صب الخرسانة الرأسية بما في ذلك أشكال الجدران، وأشكال الأعمدة، وقوالب صب الخرسانة الهيدروليكية، وأنظمة قوالب صب الخرسانة ذات القوس المتغير، وتجميعات قوالب صب الخرسانة ذات الأشكال الخاصة المخصصة.
- عند تجميعها في قوالب حائط مستقيمة من الخشب على شكل I-beam، تعتمد المجموعة بأكملها تصميم الربط القابل للفصل للتجميع البسيط في الموقع. ضمن نطاقات أحجام قابلة للتعديل، يمكن للمقاولين الجمع بين العوارض والألواح لتشكيل قوالب صب بأبعاد مختلفة مع تصميم مرن للغاية. يمتلك المجمع صلابة متكاملة عالية، ويمكن الانتهاء من الطول والارتفاع بسهولة. يدعم نظام صب الخرسانة المطابق ارتفاع صب الخرسانة مرة واحدة لأكثر من 10 أمتار. بالمقارنة مع القوالب الفولاذية الثقيلة، فإن التجميع الكامل مع الأجزاء الأساسية الخشبية على شكل I يتميز بوزن إجمالي أخف بكثير لتسهيل الرفع والتشغيل اليدوي.
- يتم تصنيع جميع الأجزاء المطابقة لنظام صب الخرسانة مع هذا العارضة الخشبية كدعم أساسي وفقًا لمواصفات موحدة عالية المستوى. يحافظ كل مكون على قابلية إعادة الاستخدام بشكل ممتاز بعد دورات البناء المتعددة، ويتوافق خط الإنتاج بأكمله مع معايير البناء الأخضر العالمية ومعايير حماية البيئة لتقليل توليد نفايات البناء في الموقع.
- تتوفر أجهزة حماية النهاية الاختيارية بأربعة أنماط مختلفة لحماية أطراف العوارض من الصدمات والاصطدام وأضرار التآكل أثناء النقل والتجميع والتفكيك، مما يؤدي إلى إطالة عمر الخدمة لكل عارضة خشبية H20 بشكل فعال.
دليل التشغيل خطوة بخطوة لتطبيق I-Beam الخشبي
- حدد الكمية المناسبة من العارضة الخشبية I-Beam الخشبية ذات الوزن الخفيف H20 وفقًا لمتطلبات فترة رسم البناء، واختر أجهزة الحماية النهائية المطابقة من أربعة أنماط حسب متطلبات الموقع الفعلية.
- قم بتركيب أغطية حماية نهائية على طرفي كل عارضة خشبية لتجنب أضرار الاصطدام أثناء النقل وعملية البناء.
- قم بترتيب العوارض على شكل I كعارضة داعمة أساسية عند بناء نظام صب الخرسانة للجدار أو مجموعة قوالب صب الأعمدة، وقم بتثبيت ألواح الخشب الرقائقي فوق العوارض على شكل I باستخدام أجهزة التوصيل.
- قم بمطابقة قنوات الصلب خارج العوارض الخشبية، وتعاون مع نظام الدعم المعياري لتعزيز الاستقرار الهيكلي الشامل للجدران العالية التي تزيد عن 10 أمتار.
- تحقق من استقامة العارضة وحالة انحرافها قبل صب الخرسانة، وتأكد من أن التشوه الفعلي يقع ضمن النطاق القياسي المسموح به لتر/500 لمنع انتفاخ القالب.
- بعد معالجة الخرسانة، قم بتفكيك القوالب بترتيب عكسي، وقم بتنظيف بقايا الأسمنت على العوارض الخشبية تمامًا، وافحص سطح العوارض وأجهزة حماية النهاية بحثًا عن أي ضرر، ثم قم بتخزينها بشكل أنيق للاستخدام المتكرر كمكونات قوالب صب الخرسانة قابلة لإعادة الاستخدام.
سيناريوهات التطبيق واسعة النطاق والمجالات الهندسية
إن العارضة الخشبية I-Beam الخشبية ذات البناء خفيف الوزن هي الجزء الداعم الأساسي لحلول قوالب صب الخرسانة المتكاملة، ويمكن مطابقتها بمرونة مع نظام الدعم المعياري لجميع أنواع مشاريع البناء:
- المباني السكنية والتجارية الشاهقة: صب الجدران العمودية، وصب الأعمدة المربعة والمستطيلة مع قوالب صب قابلة للتعديل
- الهندسة المعمارية العامة الكبيرة: الملاعب وقاعات المعارض وأبراج المكاتب التي تتطلب جدارًا عاليًا لمرة واحدة يزيد ارتفاعه عن 10 أمتار
- مشاريع البنية التحتية: جسور الطرق السريعة والجسور ومحطات الطاقة الكهرومائية والهياكل الخرسانية لمحطات الطاقة النووية
- البناء الهيكلي الخاص: الواجهات المنحنية والأعمدة غير المنتظمة ومشاريع صب الخرسانة الهيدروليكية
- مباني المصانع الصناعية وبناء المستودعات وغيرها من الأعمال الهندسية الخرسانية القياسية
فوائد عملية للمقاولين والمشترين بالجملة
- انخفاض تكلفة البناء الشاملة: باعتبارها مكونًا أساسيًا لقوالب صب الخرسانة طويلة العمر وقابلة لإعادة الاستخدام، يمكن تدوير العارضة الخشبية لسنوات، مما يقلل نفقات الشراء المتكررة للمواد الداعمة.
- تقليل ضغط العمل والرفع: يعمل وزن الوحدة الخفيف للغاية الذي يبلغ 4.6 كجم/م2 على تبسيط الحمل اليدوي والربط ونقل الرافعة البرجية مقارنة بالعوارض المعدنية الداعمة.
- تلبية متطلبات الصب العالية للغاية: يتيح الربط المرن بالطول والارتفاع الصب مرة واحدة لمسافة تزيد عن 10 أمتار، مما يؤدي إلى تقصير فترات الإنشاء وتسريع التقدم الإجمالي للمشروع.
- توافق قوي بين الأنظمة: يمكن مطابقته بحرية مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة ونظام الدعم المعياري لتشكيل مجموعات قوالب صب الخرسانة كاملة ومخصصة قابلة للتعديل.
- ضمان عمر الخدمة الطويل: أربعة أنواع اختيارية من أجهزة الحماية الطرفية تمنع تآكل نهاية الشعاع وتلف الاصطدام، مما يؤدي إلى إطالة دورة الخدمة لكل عارضة خشبية بشكل كبير.
- مواد بناء صديقة للبيئة: تصميم معياري موحد يقلل من قطع النفايات في الموقع، ويتوافق مع المعايير الدولية لتقييم البناء الأخضر.
- الأداء الميكانيكي المستقر: يضمن المعامل المرن الثابت والتحكم الصارم في الانحراف المسموح به سلامة عالية أثناء صب الخرسانة دون مخاطر تشوه الانحناء.
معايير مراقبة الجودة والامتثال للصناعة
تتبع عملية الإنتاج الكاملة للعارضة الخشبية I-Beam الخشبية ذات الوزن الخفيف والمعايير الدولية لتصنيع قوالب صب الخرسانة. يخضع الخشب الصلب الخام لفحص صارم للكثافة والاستقامة قبل المعالجة. يتم قطع الحافة وألواح الويب وتجميعها بدقة للوصول إلى مواصفات الحجم الثابت بما في ذلك عرض الحافة 80 مم، وسمك الحافة 40 مم، وسمك الشبكة 27-30 مم. يتم تطبيق معالجة الطلاء المقاوم للماء والأحماض والقلويات على جميع العوارض النهائية، وستكمل كل دفعة معامل المرونة واختبار حمل الانحراف للوفاء بمعايير الانحراف E=10200 N/mm² وl/500. يتم تصنيع أربعة أنماط من أجهزة حماية نهاية العوارض بمواد مقاومة للاهتراء للمطابقة الاختيارية، وتشترك جميع الملحقات في أحجام قياسية موحدة لتحقيق التوافق العالمي مع نظام حلول صب الخرسانة بالكامل.
دعم التخصيص والمطابقة للملحقات
نحن نقدم خدمات مطابقة وتخصيص مرنة لجميع سلاسل حلول صب الخرسانة. يمكن للعملاء تحديد أنواع مختلفة من أجهزة الحماية النهائية للعوارض الخشبية H20 وفقًا لبيئة بناء الموقع، أو تكوين مخططات مجمعة مختلفة لنظام قوالب صب الخرسانة للجدار ومجموعة قوالب صب الأعمدة، أو ضبط التخطيط المطابق لنظام الدعم المعياري استنادًا إلى الرسومات الهيكلية. يمكن إنتاج العوارض الخشبية ذات الطول المخصص لتلبية المتطلبات الهندسية ذات المدى الطويل للغاية، ولا تزال جميع العوارض المخصصة تحافظ على قابلية إعادة الاستخدام الممتازة كأجزاء داعمة قياسية لقوالب صب الخرسانة القابلة لإعادة الاستخدام.
الإنتاج القياسي وتدفق فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختيار الخشب الصلب عالي الثبات لمعالجة الفلنجة ولوحة الويب، واختبار كثافة الخشب واستقامته للتخلص من المواد الخام المعيبة.
- تشكيل مجموعة I-beam: قطع الحواف وألواح الويب إلى أبعاد ثابتة، ولصقها في هيكل I-beam المتكامل مع تقنية الربط الدقيقة.
- المعالجة المضادة للتآكل السطحي: قم بتطبيق طبقة واقية متعددة الطبقات مقاومة للماء والأحماض والقلويات على سطح الحزمة بالكامل لتعزيز المتانة.
- إنتاج ملحقات حماية النهاية: تصنيع أربعة أنواع من أجهزة حماية نهاية العارضة المقاومة للتآكل من خلال عملية حقن القالب والختم.
- اختبار الأداء الميكانيكي: قم بإجراء اختبار حمل الانحراف والمعامل المرن للتحقق من أن العارضة تلبي معيار الانحراف المسموح به E=10200 N/mm² وl/500.
- فرز المنتجات النهائية: التحقق من استقامة الشعاع، وسلامة السطح ودقة الأبعاد، ومطابقة أجهزة الحماية النهائية الاختيارية قبل التغليف للتسليم.
تعليقات العميل الأصلية في الموقع
شاركت فرق هندسة البناء العالمية التي اعتمدت العارضة الخشبية ذات الوزن الخفيف للإنشاءات الحاملة للأوزان، التقييمات العملية لحلول قوالب صب الخرسانة المنهجية لدينا:
- مقاول المباني الشاهقة: هذه العارضة الأساسية لقوالب صب الخرسانة القابلة للتعديل أخف بكثير من عوارض الدعم الفولاذية، وتتوافق تمامًا مع نظام الدعم المعياري الخاص بنا. تعمل واقيات النهاية الاختيارية على تقليل تلف الشعاع بشكل فعال أثناء الاستخدام المتكرر.
- شركة بناء الأماكن العامة: لقد اتخذنا هذه العارضة الخشبية H20 كعارضة رئيسية لنظام صب الخرسانة للجدار ومجموعة قوالب صب الأعمدة، مما يدعم الصب لمرة واحدة لأكثر من 10 أمتار، كما أن تسطيح الجدار النهائي يتوافق تمامًا مع معايير القبول.
- مُنشئ إنشاءات البنية التحتية: تعمل هذه العارضة الخشبية القابلة لإعادة الاستخدام بشكل جيد في مواقع البناء الرطبة، كما أن سطحها المضاد للأحماض والقلويات يتجنب التآكل ويحافظ على أداء تحمل مستقر للمشاريع طويلة الأجل.
الأسئلة الشائعة | الأسئلة المتداولة
Q1: هل يمكن لهذه العارضة الخشبية خفيفة الوزن H20 أن تتطابق مع أنظمة قوالب صب الخرسانة الخاصة بالعلامات التجارية الأخرى؟
ج1: نعم. يعتمد العارضة الخشبية I-beam أبعادًا قياسية دولية موحدة، والتي يمكن مطابقتها عالميًا مع معظم أنظمة صب الخرسانة السائدة في جميع أنحاء العالم. يمكن أن تكون بمثابة العارضة الداعمة الأساسية لقوالب صب الخرسانة المستقلة القابلة للتعديل ونظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة.
س 2: ما هو عدد أنماط أجهزة الحماية النهائية المتوفرة لهذا العارضة الخشبية؟
ج2: نقوم بتصميم أربعة أنواع مختلفة من أجهزة حماية نهاية الشعاع للاختيار الاختياري. هذه الملحقات يمكن أن تمنع بشكل فعال أضرار التصادم والتآكل على أطراف العوارض أثناء النقل، التجميع والتفكيك، مما يزيد من عمر خدمة العوارض الخشبية بشكل كبير.
س 3: ما هو معيار الانحراف المسموح به للعارضة الخشبية الحاملة للحمل؟
A3: قيمة الانحراف القياسية المسموح بها هي l/500، حيث يمثل l عرض امتداد الدعم الفعلي للعارضة، والذي يمكن أن يتجنب بشكل فعال تشوه الانحناء المفرط أثناء بناء صب الخرسانة.
س 4: ما هو وزن الوحدة ومعامل المرونة للعارضة الخشبية ذات البناء H20؟
A4: يبلغ وزن الوحدة 4.6 كجم لكل متر، ويصل معامل المرونة E إلى 10200 نيوتن/مم²، مما يوفر أداء حمل ثابت لجميع أنواع أنظمة صب الخرسانة.
س 5: هل يمكن إعادة استخدام هذه العارضة الخشبية في دورات بناء متعددة؟
ج5: نعم، إنه ينتمي إلى مكون دعم القوالب القابلة لإعادة الاستخدام عالي الأداء. من خلال التنظيف المناسب والتجهيز بأجهزة حماية نهائية متطابقة، يمكن تدوير العارضة الخشبية لعدة سنوات لتقليل متوسط تكلفة الاستهلاك لحلول صب الخرسانة الإجمالية.
