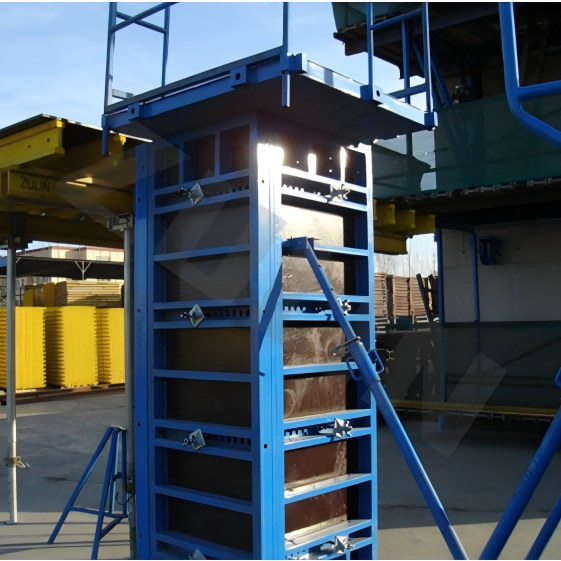

قالب صب عمود خرساني صلب بإطار فولاذي 120 | حلول صب الخرسانة الكل في واحد
بالنسبة للمقاولين الذين يبحثون عن أدوات صب مستقرة وعالية التحميل للبناء الهيكلي الرأسي، فإن قوالب صب الخرسانة العمودية ذات الإطار الفولاذي 120 بمثابة قالب صب الخرسانة المتميز القابل للتعديل ضمن مجموعتنا الكاملة من حلول قوالب صب الخرسانة. يتطابق هذا النظام الكامل بسلاسة مع نظام قوالب صب الخرسانة القياسي ومجموعة قوالب صب الخرسانة متعددة الاستخدامات ونظام الدعم المعياري للخدمة الشاقة لتقديم حلول صب البناء الموحدة لجميع أنواع المباني. باعتبارها قوالب صب الخرسانة طويلة الأمد وقابلة لإعادة الاستخدام ومبنية بإطارات فولاذية صلبة 120، فهي تغطي خطي إنتاج رئيسيين: سلسلة 1050 وسلسلة 750، مما يدعم تعديل الحجم المرن لصب الأعمدة المربعة والمستطيلة بدون قوالب مخصصة إضافية.
يأتي نظام قوالب صب الخرسانة الصلب Rigid 120 الكامل مع مجموعة منتجات كاملة، بما في ذلك ألواح تشكيل الجدران، وألواح تشكيل الأعمدة، ومكونات تشكيل الزوايا، إلى جانب مجموعة كاملة من الملحقات المساعدة المطابقة. إنها تتميز بالتجميع الميداني البسيط، والتشغيل العملي وأداء السلامة الموثوق به، مما يشكل سلسلة توريد شاملة ومستقرة لقوالب صب الخرسانة لتلبية جميع أنواع متطلبات البناء الخرساني العمودي. تم تطوير قوالب صب الخرسانة القابلة للضبط من سلسلة 1050 وسلسلة 750 خصيصًا لصب الأعمدة الخرسانية المربعة والمستطيلة، مع أقصى أحجام تشكيل مستقلة وأوضاع تطبيق مدمجة مرنة لأبعاد الأعمدة المتغيرة.
مواصفات الحجم الأساسي لصندقة العمود من السلسلة 1050 و750
- قالب صب عمود قابل للتعديل من سلسلة 1050: يدعم الحد الأقصى لحجم صب عمود مربع واحد يبلغ 1050 مم × 1050 مم
- قالب صب عمود قابل للتعديل من سلسلة 750: يدعم الحد الأقصى لحجم صب عمود مربع واحد يبلغ 750 مم × 750 مم
- تطبيق المجموعة المختلطة: يمكن تجميع السلسلتين معًا لتشكيل أعمدة مستطيلة تصل إلى 1050 مم × 750 مم
- طريقة التخصيص متوسطة الحجم: قم بملء شرائح الخشب (العرض ≥ 50 مم) في زوايا القوالب لتحقيق صب أي أحجام أعمدة متوسطة بين الأبعاد القياسية
ميزات المنتج الرئيسية والمزايا التقنية
- تتكون قوالب الخشب الرقائقي ذات الإطار الفولاذي من ألواح الخشب الرقائقي عالية الجودة وإطارات فولاذية مقطعية مجوفة مخصصة، مع سماكة لوح الخشب الرقائقي الثابت بـ 18 مم لأداء تشكيل السطح المستقر.
- يوفر التصميم المعياري الموحد للغاية أداء الربط المرن. يمكن للعمال في الموقع إدخال شرائح خشبية بين الألواح للتكيف مع أحجام الأعمدة غير القياسية دون طلب ألواح صب الخرسانة المخصصة.
- تتميز الإطارات الفولاذية المجوفة بقوة شد عالية وبنية تحمل قوة معقولة. تقاوم ألواح تشكيل الجدار ذات الإطار الفولاذي المطابقة الضغط الجانبي الخرساني الذي يصل إلى 60 كيلو نيوتن لكل متر مربع، في حين تتحمل ألواح تشكيل عمود الإطار الفولاذي العمودي أقصى ضغط جانبي يصل إلى 80 كيلو نيوتن لكل متر مربع.
- يتم اعتماد المشابك القياسية العالمية للتجميع السريع. تقوم المشابك بقفل الألواح بإحكام لإزالة الفجوات أثناء صب الخرسانة وتقصير وقت التثبيت في الموقع.
- يتم حجز فتحات الرفع المضمنة في كل زاوية من زوايا القوالب، مما يجعل تحديد المواقع بدقة وقولبة ما بعد المعالجة أسهل بكثير وتجنب تلف اللوحة أثناء التجريد.
- يتم تثبيت البراغي من الجانب الخلفي لتوصيل الإطارات الفولاذية وألواح الخشب الرقائقي، لذلك لن تظهر علامات المسمار على سطح الخرسانة، مما يوفر نتائج صب نهائية سلسة ونظيفة.
- نظام صب الخرسانة متكامل مع ملحقات داعمة وفيرة. يمكن للمستخدمين دمج الألواح والتجهيزات بحرية وفقًا لرسومات البناء، وتحقيق مخططات تخطيط مرنة لمشاريع الهياكل الرأسية المختلفة.
دليل التجميع والهدم خطوة بخطوة
- قم بفرز جميع المكونات المطلوبة: ألواح أعمدة الإطار الفولاذي من سلسلة 1050/750، وأجزاء شكل الزاوية، والمشابك القياسية، والإطارات الفولاذية المجوفة وشرائط الخشب المساعدة لتعديل الحجم. افحص الإطارات والألواح بحثًا عن التشوه قبل التجميع.
- حدد اللوحات المقابلة بناءً على حجم العمود المستهدف: استخدم سلسلة واحدة للأعمدة المربعة القياسية، أو امزج 1050 و750 لوحة للأعمدة المستطيلة 1050 × 750؛ أضف شرائح خشبية بعرض أقل من 50 مم عند الزوايا للأحجام المخصصة المتوسطة.
- قم بمحاذاة ألواح الخشب الرقائقي بإحكام، وقم بتثبيت المشابك القياسية على فترات منتظمة لقفل جميع وصلات الربط بإحكام ومنع تسرب الخرسانة أثناء الصب.
- قم بتوصيل وحدة قوالب صب العمود بأكملها بنظام صب الخرسانة المطابق أو طقم قوالب صب العمود، ثم قم بتثبيت نظام دعم معياري حول المحيط لتعزيز الاستقرار الرأسي.
- اضبط الوضع الرأسي لإطار صب الخرسانة بالكامل وتحقق مرة أخرى من إحكام المشبك قبل صب الخرسانة لتجنب التمدد الجانبي تحت ضغط الخرسانة.
- بعد معالجة الخرسانة بالكامل، استخدم فتحات الرفع المحجوزة لفصل الألواح بلطف، وإزالة جميع المشابك والشرائط الخشبية، وتنظيف بقايا الأسمنت جيدًا للاستخدام المتكرر كقوالب صب قابلة لإعادة الاستخدام.
سيناريوهات التطبيق واسعة النطاق
تعمل قوالب صب الخرسانة العمودية ذات الإطار الفولاذي الصلب 120 كوحدة أساسية لحلول صب الخرسانة المنهجية، حيث تتعاون مع نظام الدعم المعياري لجميع أعمال البناء الخرسانية العمودية:
- المباني التجارية الشاهقة: الأعمدة الحاملة المربعة والمستطيلة لأبراج المكاتب ومراكز التسوق والمجمعات السكنية
- البنية التحتية العامة: الملاعب وقاعات المعارض ومحاور النقل والمباني العامة البلدية الكبيرة ذات الأعمدة الرأسية متعددة الأحجام
- بناء المصانع الصناعية: أعمدة دعم الورشة، وهياكل المحامل العمودية للمستودعات بأبعاد أعمدة مخصصة
- مشاريع البناء الشاملة: الاستخدام المتكامل مع نظام صب الخرسانة الجداري لإكمال صب الخرسانة العمودية الكاملة للجدران والأعمدة في مجموعة واحدة من الحلول
فوائد قابلة للقياس لمشتري البناء
- انخفاض تكلفة الشراء الإجمالية: باعتباره صب الخرسانة المتين القابل لإعادة الاستخدام، يدعم هيكل الإطار الفولاذي العشرات من دورات البناء ويقلل من عمليات الشراء المتكررة لمواد الصب.
- قدرة قوية على التكيف من حيث التكلفة للمشاريع غير القياسية: تتجنب طريقة ملء الشريط الخشبي إنتاج قوالب صب الخرسانة المخصصة باهظة الثمن لأحجام الأعمدة المتوسطة.
- تعزيز سرعة بناء الموقع: تعمل المشابك القياسية وفتحات الرفع المحجوزة مسبقًا على تقليل ساعات عمل التجميع والقولبة بشكل كبير.
- جودة تشطيب خرسانية فائقة: تصميم لولبي مثبت في الخلف يزيل الفجوات السطحية، ويزيل أعمال التجصيص والتلميع الثانوية.
- توافق النظام الموحد: يتم دمجه بحرية مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة لتشكيل نظام صب رأسي كامل بدون إطارات دعم إضافية.
- تعزيز سلامة البناء: إطار فولاذي مجوف عالي القوة يتحمل الضغط الجانبي الثقيل، بينما يعمل نظام الدعم المعياري المطابق على زيادة استقرار وحدة صب الخرسانة بالكامل أثناء الصب.
- خيار البناء الصديق للبيئة: تعمل الألواح المعيارية القياسية على خفض نفايات البناء، بما يتوافق مع المعايير الدولية لتقييم المباني الخضراء.
معيار الإنتاج والامتثال للحمل
يتم تصنيع جميع قوالب صب الخرسانة ذات الإطار الفولاذي Rigid 120 وفقًا لمعايير تحميل صناعة صب الخرسانة الدولية. تخضع الإطارات الفولاذية المجوفة لاختبار مقاومة الانحناء والضغط قبل القولبة، في حين تتم معالجة ألواح الخشب الرقائقي بسمك 18 مم بطبقة مقاومة للماء لإطالة عمر الخدمة. ستكمل كل لوحة صب الخرسانة الجاهزة اختبار حمل الضغط الجانبي: تمر ألواح شكل الجدار بفحص الضغط بمقدار 60 كيلو نيوتن/م2، وتجتاز ألواح الأعمدة اختبارات حمل صارمة تبلغ 80 كيلو نيوتن/م2 قبل مغادرة المصنع، مما يلبي تمامًا متطلبات الصب العمودي للمشاريع الهندسية الشاهقة والأحمال الثقيلة.
خدمة التخصيص للاحتياجات الهندسية الخاصة
نحن نقدم دعم التخصيص المستهدف لجميع سلاسل حلول صب الخرسانة. وبصرف النظر عن الأحجام القياسية 1050 و750، يمكننا ضبط الارتفاع الإجمالي لألواح الإطار الفولاذي، أو تطوير موصلات زاوية خاصة، أو تحسين مجموعات مطابقة من نظام قوالب صب الخرسانة للجدار ومجموعة قوالب صب الأعمدة وفقًا لمخططات البناء. تحتفظ جميع مكونات الإطار الفولاذي المخصصة بقدرة عالية على إعادة الاستخدام كقوالب صب قياسية قابلة لإعادة الاستخدام ويمكن أن تتعاون مع نظام الدعم المعياري الحالي دون تحويل إضافي.
استكمال تدفق الإنتاج وفحص الجودة
- فحص المواد الخام: اختر الفولاذ المجوف عالي المتانة لإنتاج الإطار والخشب الرقائقي المقاوم للماء والمقاوم للتآكل لتصنيع الألواح.
- قطع وتشكيل الإطار الفولاذي المجوف: معالجة الإطارات الفولاذية إلى 120 مواصفات قياسية صلبة، وإجراء معالجة سطحية مضادة للصدأ للاستخدام على المدى الطويل في الموقع.
- تجميع اللوحة: قم بتثبيت ألواح الخشب الرقائقي مقاس 18 مم على إطارات فولاذية عن طريق التثبيت اللولبي الخلفي، واحتفظ بفتحات النزع في جميع الزوايا الأربع لكل لوحة.
- إنتاج الملحقات المساعدة: تصنيع مشابك القفل القياسية، وموصلات الزوايا، وشرائط التوصيل من خلال معالجة القوالب الدقيقة.
- اختبار أداء الحمل: اختبار الضغط الجانبي على شكل جدار يصل إلى 60 كيلو نيوتن / متر مربع والضغط الجانبي على شكل عمود يصل إلى 80 كيلو نيوتن / متر مربع للتحقق من الاستقرار الهيكلي.
- فحص المنتج النهائي: التحقق من استقامة الإطار واستواء اللوحة وتأثير قفل المشبك قبل التعبئة والتسليم.
تم التحقق من مراجعات مشروع العملاء
شاركت فرق البناء العالمية التي اعتمدت قوالب صب الخرسانة العمودية ذات الإطار الفولاذي الصلب 120 تعليقات عملية حول حلول قوالب صب الخرسانة المتكاملة لدينا:
- مقاول بناء تجاري شاهق: يعمل تصميم السلسلة المزدوجة لقوالب صب الخرسانة القابلة للتعديل على تبسيط جميع أعمال صب الأعمدة لدينا. إن الخلط مع نظام صب الخرسانة الجداري ونظام الدعم المعياري يقصر بشكل كبير فترة البناء الرأسي لدينا، كما تعمل وظيفة ملء الشريط الخشبي على حل جميع متطلبات حجم العمود غير المنتظم.
- شركة إنشاء المصانع الصناعية: قمنا بشراء مجموعة قوالب صب الأعمدة السائبة من سلسلة 1050 و750، ويتحمل الإطار الفولاذي الصلب ضغطًا خرسانيًا ثقيلًا دون تشوه، كما أن الاستخدام المتكرر لمشاريع المصانع المتعددة يقلل بشكل كبير من نفقات المواد.
- منشئ الأشغال العامة البلدية: ينتج التصميم اللولبي المثبت في الخلف أسطحًا خرسانية لا تشوبها شائبة، كما أن الفتحات الرفعية المحجوزة تجعل عملية التشكيل موفرة للعمالة، وتحافظ هذه القوالب القابلة لإعادة الاستخدام على أداء مستقر في ظل بيئات البناء الخارجية طويلة المدى.
الأسئلة الشائعة | الأسئلة المتداولة
Q1: هل يمكن خلط قوالب عمود الإطار الفولاذي من سلسلة 1050 وسلسلة 750 لبناء الأعمدة المستطيلة؟
ج1: نعم. تشترك السلسلتان في معايير اتصال موحدة، لذلك يمكن دمجهما مباشرة لصب أعمدة مستطيلة بحجم أقصى يبلغ 1050 مم × 750 مم. بالنسبة لأي عرض عمود متوسط بين الأحجام القياسية، يمكن ملء شرائح خشبية بعرض 50 مم عند الزوايا للتعديل.
س2: ما هو الحد الأقصى للضغط الجانبي الذي يمكن أن تتحمله قوالب صب الخرسانة ذات الإطار الفولاذي أثناء صب الخرسانة؟
A2: تدعم قوالب صب عمود الإطار الفولاذي العمودي ما يصل إلى 80 كيلو نيوتن لكل متر مربع من الضغط الجانبي للخرسانة، بينما تتحمل ألواح تشكيل جدار الإطار الفولاذي المطابقة 60 كيلو نيوتن لكل متر مربع، مما يجعلها مناسبة تمامًا لصب الخرسانة ذات الحجم الكبير للهياكل الرأسية الكبيرة.
س 3: هل قالب صب الخرسانة الفولاذي هذا متوافق مع الأنظمة الداعمة الأخرى مثل نظام صب الخرسانة الجداري ونظام الدعم المعياري؟
ج3: بالتأكيد. باعتبارها مجموعة كاملة من حلول قوالب صب الخرسانة، فإن قوالب صب الخرسانة ذات الإطار الفولاذي 120 تتطابق مع جميع أنظمة قوالب صب الخرسانة القياسية ومجموعة قوالب صب الأعمدة وملحقات نظام الدعم المعياري المتوفرة في السوق، مما يتيح تخطيطًا مشتركًا مجانيًا للصب المتكامل للجدار والعمود.
س 4: كم عدد دورات البناء التي يمكن أن تدعمها القوالب القابلة لإعادة الاستخدام في ظل الصيانة العادية؟
ج4: مع التنظيف المنتظم والحماية ضد الصدأ للإطارات الفولاذية بعد كل استخدام، يمكن إعادة استخدام نظام صب الخرسانة القابل للتعديل بالكامل لسنوات عديدة. يقاوم هيكل الإطار الصلب المجوف التشوه بشكل أفضل بكثير من قوالب صب الخرسانة الخشبية العادية، مما يقلل من تكاليف الاستهلاك على المدى الطويل لمشاريعك.
س 5: هل توفرون أحجام إطارات فولاذية مخصصة لأبعاد الأعمدة الخاصة التي تتجاوز 1050 مم و750 مم؟
ج5: نحن نقدم خدمة التخصيص الكاملة لجميع حلول صب الخرسانة الخرسانية. إذا كانت مشاريعك تتطلب أحجام أعمدة أكبر من المواصفات القياسية، فيمكننا إنتاج ألواح إطار فولاذي مخصصة، وضبط تكوينات نظام صب الخرسانة الجداري المطابق ونظام الدعم المعياري وفقًا للرسومات الهندسية الخاصة بك.
