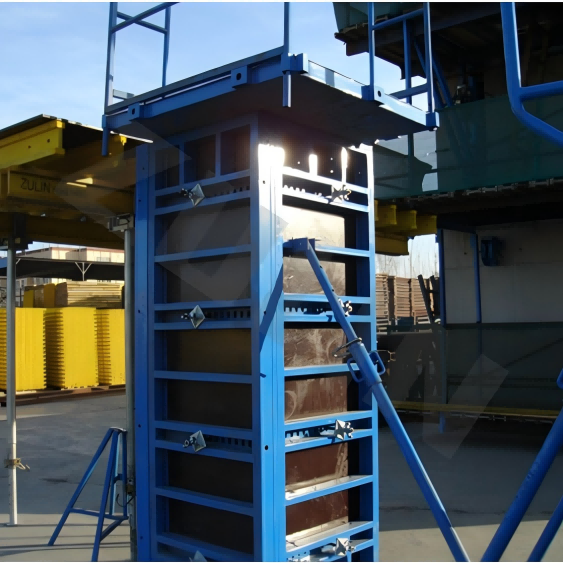

120 إطارًا فولاذيًا قياسيًا قابلاً لإعادة الاستخدام مصراع صب العمود | حلول صب الخرسانة الكل في واحد
بالنسبة للبناة الذين يبحثون عن أدوات صب متينة وطويلة الدورة، فإن مصراع صب الأعمدة القابل لإعادة الاستخدام ذو الإطار الفولاذي القياسي البالغ 120 بمثابة قالب صب الخرسانة متعدد الاستخدامات وقابل للتعديل ضمن مجموعة كاملة من حلول قوالب صب الخرسانة. يمكن لهذا النظام الكامل أن ينسق بشكل مثالي مع نظام قوالب صب الخرسانة القياسي ومجموعة أدوات صب الخرسانة المدمجة ونظام الدعم المعياري لتقديم حلول صب شاملة لجميع أنواع البناء. تم تصنيف هذا الإطار الفولاذي على أنه صندقة ممتازة قابلة لإعادة الاستخدام، ويأتي بحجمين رئيسيين: سلسلة 1050 وسلسلة 750، مما يوفر تعديلًا مرنًا للأبعاد لصب الأعمدة المربعة والمستطيلة بدون ألواح مخصصة إضافية.
يغطي نظام قوالب صب الخرسانة الكامل ذو الإطار الفولاذي 120 ألواح الجدران وألواح الأعمدة وقوالب صب الزوايا، مدعومًا بمجموعة كاملة من الملحقات المطابقة. إنها تتميز بالتجميع البسيط في الموقع، والتطبيق العملي المتميز وسلامة البناء المستقرة، وتوفر مجموعة كاملة من مستلزمات قوالب صب الخرسانة التي يمكن الاعتماد عليها لجميع مشاريع تشييد المباني. تم تصميم مصاريع الأعمدة القابلة للتعديل 1050 و750 خصيصًا لصب الأعمدة الخرسانية المربعة والمستطيلة، مع أقصى أحجام تشكيل مستقلة وأوضاع مطابقة مختلطة مرنة لتلبية متطلبات أبعاد العمود المختلفة في الموقع.
مواصفات الحجم الأساسي لسلسلة 1050 و750
- قوالب صب العمود القابلة للتعديل من سلسلة 1050: يصل الحد الأقصى لأبعاد الصب إلى 1050 مم × 1050 مم للأعمدة المربعة الكبيرة
- قوالب صب العمود القابلة للتعديل من سلسلة 750: يصل الحد الأقصى لأبعاد الصب إلى 750 مم × 750 مم للأعمدة المربعة المتوسطة
- تطبيق المجموعة المختلطة: يمكن مطابقة سلسلتين معًا لصب أعمدة مستطيلة تصل إلى 1050 مم × 750 مم
- تعديل الحجم المتوسط: املأ شرائح الخشب (العرض لا يزيد عن 50 مم) في زوايا القوالب لتحقيق صب أبعاد العمود غير القياسية
ميزات المنتج الأساسية ونقاط القوة الفريدة
- يتكون غلق الخشب الرقائقي للإطار الفولاذي من مكونين أساسيين: لوح وجه من الخشب الرقائقي بسمك 18 مم وإطار فولاذي مجوف مخصص، والذي يوازن بين جودة تشكيل السطح وقدرة الحمولة الهيكلية.
- يوفر تصميم التصنيع الموحد العالي أداء الربط المرن. يمكن لعمال الموقع إضافة شرائح خشبية مثبتة بين الألواح لتلبية متطلبات حجم الأعمدة غير القياسية دون صب الخرسانة حسب الطلب.
- يمتلك الإطار الفولاذي المجوف قوة هيكلية عالية وتصميم معقول لتحمل القوة. تقاوم قوالب صب الجدار ذات الإطار الفولاذي الضغط الجانبي للخرسانة الذي يصل إلى 60 كيلو نيوتن لكل متر مربع، في حين تتحمل أقفال عمود الإطار الفولاذي ضغطًا جانبيًا بحد أقصى 80 كيلو نيوتن لكل متر مربع.
- يتم اعتماد المشابك القياسية العالمية للتوصيل، مما يجعل تجميع اللوحة سريعًا وسهلاً مع قوة التثبيت الضيقة لتجنب تمدد الشكل أثناء صب الخرسانة.
- تدعم فتحات الرفع المحجوزة في كل ركن من أركان صب الخرسانة تحديد الموقع بسرعة وإزالة القوالب بسهولة بعد معالجة الخرسانة، مما يوفر وقت العمل اليدوي بشكل كبير في الموقع.
- يتم تثبيت البراغي من الجانب الخلفي لتوصيل الإطار الفولاذي وألواح الخشب الرقائقي، مما يزيل المسافات البادئة للبراغي السطحية ويوفر أسطح خرسانية ناعمة وخالية من العيوب.
- نظام صب الخرسانة متكامل مع الملحقات المطابقة الوفيرة. يمكن للمستخدمين الجمع بحرية بين اللوحات المختلفة وفقًا لرسومات البناء للحصول على مخططات تخطيط مرنة للغاية.
تعليمات التجميع والتركيب خطوة بخطوة
- فرز جميع الأجزاء: حدد لوحات الأعمدة من سلسلة 1050 أو 750، ومشابك التوصيل القياسية، وإكسسوارات الزوايا، والشرائط الخشبية لتعديل الحجم؛ فحص جميع الإطارات الفولاذية وألواح الخشب الرقائقي بحثًا عن أي تشوه أو تلف.
- تحديد حجم العمود المستهدف: استخدم سلسلة واحدة للأعمدة المربعة القياسية، أو امزج سلسلتين للأعمدة المستطيلة مقاس 1050 × 750؛ قم بإعداد شرائح خشبية بعرض أقل من 50 مم إذا كانت هناك حاجة إلى أبعاد متوسطة.
- قم بترتيب الألواح حول تقوية العمود، وأدخل شرائح خشبية قابلة للتعديل في الزوايا كما هو مطلوب، ثم قم بقفل جميع وصلات الربط بمشابك قياسية للتوصيل المحكم.
- التعاون مع نظام الدعم المعياري لتثبيت الهياكل الداعمة الخارجية، والتحقق من الوضع الرأسي والاستقرار العام لمجموعة قوالب صب العمود بالكامل قبل صب الخرسانة.
- تنفيذ صب الخرسانة ببطء، ومراقبة حالة تحمل الضغط الجانبي لقوالب صب الخرسانة أثناء البناء؛ يمكن لهيكل الإطار الفولاذي أن يتحمل بشكل ثابت ضغطًا يصل إلى 80 كيلو نيوتن / متر مربع لصب الأعمدة.
- بعد أن تصل الخرسانة إلى قوة المعالجة المحددة، استخدم فتحات الرفع في الزوايا لفصل الألواح بلطف، وإزالة المشابك والدعامات بترتيب التجميع العكسي.
- قم بتنظيف بقايا الأسمنت الموجودة على الإطارات الفولاذية وألواح الخشب الرقائقي جيدًا، وقم بتصنيف جميع الملحقات وتخزينها للاستخدام المتكرر كموارد قوالب صب الخرسانة طويلة المدى قابلة لإعادة الاستخدام.
سيناريوهات التطبيق واسعة النطاق لإغلاق عمود الإطار الفولاذي
كوحدة أساسية لحلول قوالب صب الخرسانة الكاملة، يمكن مطابقة 120 قالب صب عمود إطار فولاذي قياسي مع نظام صب الخرسانة الجداري ونظام الدعم المعياري لقطاعات البناء المتعددة:
- المباني السكنية والتجارية الشاهقة: الأعمدة الحاملة المربعة والمستطيلة والأعمدة الأساسية لهيكل الإطار
- المرافق العامة الكبيرة: مراكز التسوق وقاعات المعارض والملاعب وأبراج المكاتب ذات الهياكل ذات الأعمدة الموحدة
- مشاريع البنية التحتية: أعمدة دعم الجسور، الأعمدة الهيكلية لمواقف السيارات تحت الأرض، أعمدة إطار ورشة المصنع
- أعمال التجديد والتوسعة: أعمدة متوسطة الحجم غير قياسية يتم تعديلها بواسطة شرائح خشبية زاوية
المزايا الرئيسية لمقاولي البناء والمشترين
- عمر خدمة طويل كقوالب قابلة لإعادة الاستخدام: هيكل إطار فولاذي مجوف قوي يدعم العشرات من دورات البناء، مما يقلل تكاليف الشراء المتكررة بشكل فعال.
- أداء قوي قابل للتعديل كقوالب صب قابلة للتعديل عمليًا: تغطي سلسلتان متطابقتان مختلطتان بالإضافة إلى حشوة الشريط الخشبي معظم أحجام الأعمدة القياسية وغير القياسية، مما يقلل من الاستثمار في قوالب صب الخرسانة المخصصة.
- كفاءة بناء عالية: تعمل المشابك السريعة القياسية وفتحات الرفع المحجوزة على تقليل وقت التجميع والتشكيل لتقليل تكاليف العمالة في الموقع.
- تأثير تشكيل الخرسانة ممتاز: البراغي المثبتة في الخلف تتجنب العلامات السطحية، وتزيل أعمال التلميع والتجصيص الثانوية بعد القولبة.
- التوافق الكامل مع النظام: يتكامل بسلاسة مع نظام قوالب صب الجدران ويدعم نظام الدعم المعياري لتشكيل مجموعة قوالب صب عمود كاملة لبناء الإطار الكامل.
- تعزيز سلامة البناء: الإطار الفولاذي المجوف يتحمل الضغط الجانبي العالي، ويمنع بشكل فعال انتفاخ الشكل والتسرب أثناء صب الخرسانة.
- حل بناء صديق للبيئة: تعمل المكونات المعيارية عالية الجودة على تقليل نفايات البناء، بما يتوافق مع معايير البناء الخضراء العالمية.
معايير الإنتاج والامتثال للجودة
يتبع تدفق الإنتاج الكامل لـ 120 إطارًا فولاذيًا قياسيًا قابلاً لإعادة الاستخدام لصب الأعمدة مواصفات صناعة قوالب البناء الدولية. تخضع المقاطع الفولاذية المجوفة الخام لاختبار مقاومة الضغط قبل المعالجة، ويتم اختيار ألواح الخشب الرقائقي المقاومة للتآكل بسمك 18 مم للاستخدام المتكرر على المدى الطويل. تخضع كل لوحة صب الخرسانة الجاهزة لاختبار حمل الضغط الجانبي للتحقق من قدرة التحمل البالغة 60 كيلو نيوتن / متر مربع (نوع الجدار) و80 كيلو نيوتن / متر مربع (نوع العمود). يتم إنتاج جميع مشابك التوصيل وملحقات الزوايا بأحجام قياسية موحدة لضمان المطابقة الشاملة ضمن نظام حلول صب الخرسانة بالكامل.
دعم التخصيص لمشاريع البناء الخاصة
نحن نقدم خدمات التخصيص المستهدفة لجميع مجموعات حلول صب الخرسانة. إذا لم تتمكن سلسلة 1050 و750 القياسية من تلبية متطلبات مشروعك، فيمكننا ضبط أحجام ألواح الإطار الفولاذي، أو تطوير ملحقات مطابقة خاصة لنظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة، أو تحسين مخطط المطابقة باستخدام نظام الدعم المعياري. لا تزال ألواح الإطار الفولاذي المخصصة تحافظ على قابلية إعادة الاستخدام الممتازة كقوالب صب قياسية قابلة لإعادة الاستخدام بعد الانتهاء من مهام البناء الهيكلية الخاصة.
عملية التصنيع القياسية ومراقبة الجودة
- فحص المواد الخام: حدد مقاطع فولاذية مجوفة عالية القوة وألواح من الخشب الرقائقي المقاوم للتآكل مقاس 18 مم لإنتاج القوالب.
- قطع ولحام الإطار الفولاذي المجوف: معالجة الإطارات الفولاذية إلى أحجام قياسية موحدة، وإجراء معالجة سطحية مضادة للصدأ لإطالة عمر الخدمة.
- تجميع اللوحة: قم بتثبيت ألواح الوجه المصنوعة من الخشب الرقائقي على إطارات فولاذية عبر براغي خلفية، واحتفظ بفتحات النزع في أربع زوايا لكل وحدة صب الخرسانة.
- إنتاج الأجزاء المساعدة: تصنيع مشابك التوصيل القياسية والموصلات الزاوية والملحقات الداعمة من خلال ختم القالب الدقيق.
- اختبار أداء الحمل: قم بتطبيق اختبار الضغط الجانبي على قوالب صب الخرسانة للإطار الفولاذي للجدار والعمود بشكل منفصل للتحقق من حدود التحمل 60 كيلو نيوتن / متر مربع و80 كيلو نيوتن / متر مربع.
- فحص المنتج النهائي: التحقق من استواء الإطار وضيق اللحام وسلامة سطح الخشب الرقائقي قبل التعبئة والتسليم.
ردود فعل مشروع العملاء الحقيقية
قامت فرق البناء العالمية التي تتبنى 120 إطارًا فولاذيًا قياسيًا قابلاً لإعادة الاستخدام لصب الأعمدة بمشاركة التقييمات الإيجابية لحلول قوالب صب الخرسانة الكاملة لدينا:
- مقاول بناء شاهق الارتفاع: تعمل قوالب صب الخرسانة القابلة للتعديل هذه بشكل مثالي مع نظام الدعم المعياري ونظام صب الخرسانة الجداري. يغطي خلط سلسلة 1050 و750 جميع أحجام الأعمدة في مشروعنا السكني، وتوفر القوالب القابلة لإعادة الاستخدام ما يقرب من 30% من ميزانية المواد السنوية لدينا.
- شركة بناء مراكز التسوق: قمنا ببناء مجموعة كاملة من قوالب صب الأعمدة باستخدام ألواح الإطار الفولاذية هذه، ومقاومة الضغط البالغة 80 كيلو نيوتن/م² تتجنب تمامًا تمدد الشكل أثناء صب الخرسانة بكميات كبيرة، وأسطح الأعمدة النهائية ناعمة بدون معالجة إضافية.
- فريق هندسة بناء المصنع: تعمل الفتحات الرفعية في الزوايا على تسريع أعمال التشكيل بشكل كبير، كما أن ملء شرائح الخشب الرقيقة في الزوايا يحل بسهولة مشكلات حجم الأعمدة غير القياسية دون طلب قوالب صب الخرسانة المخصصة بشكل منفصل.
الأسئلة الشائعة | الأسئلة المتداولة
Q1: هل يمكن مطابقة أعمدة الإطار الفولاذي سلسلة 1050 وسلسلة 750 بحرية في الموقع؟
ج1: نعم. تعتمد السلسلتين ارتفاع الإطار الموحد وأحجام التوصيل القياسية، والتي يمكن دمجها لتشكيل أعمدة مستطيلة 1050 مم × 750 مم. يمكنك أيضًا إضافة شرائح خشبية بعرض أقل من 50 مم عند الزوايا لتحقيق أبعاد متوسطة غير قياسية للأعمدة، لتكون بمثابة قوالب صب الخرسانة المرنة القابلة للتعديل لجميع حلول صب الخرسانة.
س2: ما هو الحد الأقصى للضغط الجانبي الذي يمكن أن تتحمله قوالب عمود الإطار الفولاذي أثناء صب الخرسانة؟
ج2: يدعم نظام صب عمود الإطار الفولاذي ما يصل إلى 80 كيلو نيوتن لكل متر مربع من الضغط الجانبي، بينما يمكن لألواح نظام صب الخرسانة الجدارية ذات الإطار الفولاذي المتطابق أن تتحمل 60 كيلو نيوتن لكل متر مربع، مما يلبي تمامًا متطلبات الصب للمباني المتوسطة والعالية الارتفاع.
Q3: كم عدد دورات البناء التي يمكن أن يدعمها هذا الإطار الفولاذي القابل لإعادة الاستخدام؟
A3: مع التنظيف المنتظم والصيانة المضادة للصدأ بعد كل استخدام، يمكن إعادة استخدام الإطار الفولاذي المجوف لسنوات عديدة. تعمل ألواح الخشب الرقائقي القابلة للاستبدال على إطالة عمر الخدمة الإجمالي، مما يقلل إلى حد كبير من تكلفة استهلاك المجموعة الكاملة من مجموعة قوالب صب الأعمدة.
س 4: هل هناك حاجة إلى قوالب صب الخرسانة الإضافية لأحجام الأعمدة المتوسطة غير المنتظمة؟
A4: ليس هناك حاجة إلى تخصيص إضافي. ما عليك سوى ملء شرائح خشبية بعرض أقل من أو يساوي 50 مم في زوايا قوالب صب الخرسانة لضبط الأبعاد، مما يوفر تكلفة القوالب المخصصة ويقصر دورات إعداد المشروع عند التعاون مع نظام الدعم المعياري.
س 5: هل يمكن مطابقة غلق عمود الإطار الفولاذي هذا مع ملحقات قوالب صب الخرسانة الخاصة بالعلامات التجارية الأخرى؟
ج5: تعتمد جميع الألواح والمشابك أبعادًا قياسية دولية موحدة، متوافقة مع معظم ملحقات قوالب صب الخرسانة السائدة في جميع أنحاء العالم. يمكن استخدامه بشكل مستقل أو كأجزاء داعمة لنظام قوالب صب الخرسانة الكامل ومجموعة قوالب صب الأعمدة في حلول صب الخرسانة الخاصة بك.
