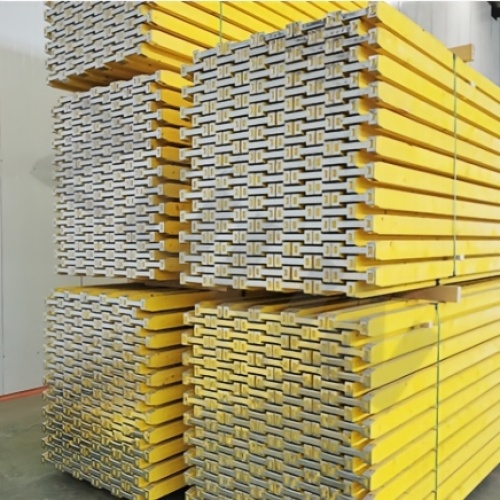

قوالب خشبية للاستخدام الدائري قابلة لإعادة الاستخدام | الأجزاء الأساسية لحلول صب الخرسانة الكاملة
باعتبارها المكون الأساسي الحامل لأنظمة صب البناء الحديثة، تعمل العارضة الخشبية I-Beam الخشبية ذات الاستخدام الدائري القابلة لإعادة الاستخدام كملحق أساسي لجميع أنواع القوالب القابلة للتعديل. إنه يتطابق بشكل مثالي مع نظام صب الخرسانة القياسي للجدار، ومجموعة قوالب صب الأعمدة الكاملة ودعم نظام الدعم المعياري لتشكيل مجموعات كاملة من أدوات صب الموقع. تم تصنيف هذه العارضة الخشبية على أنها أجزاء قوالب صب الخرسانة المتميزة القابلة لإعادة الاستخدام بمواصفات H20 القياسية، وتوفر أداءً ميكانيكيًا مستقرًا ودورات خدمة طويلة للغاية، وتعمل كمكون أساسي عالمي لحلول قوالب صب الخرسانة العالمية للبناء.
يُعد العارضة الخشبية على شكل I جزءًا قياسيًا معترفًا به عالميًا لأنظمة صب الخرسانة الدولية، حيث يحتل مكانة لا غنى عنها في جميع مجموعات قوالب صب الخرسانة الخشبية ويحظى باعتماد واسع النطاق في جميع أنواع مشاريع هندسة البناء. فهو يجمع بين الملمس الخفيف، وقوة التحمل المتميزة، والتسطيح الخطي الممتاز والقدرة القوية على مقاومة التشوه، في حين يتم معالجة سطحه الخارجي لمقاومة التآكل المائي والأحماض والقلويات، مما يلبي متطلبات بيئة البناء المعقدة في الموقع على مدار السنة.
مواصفات H20 القياسية والمعلمات الفنية الكاملة
الدرجة القياسية الأساسية
المواصفات القياسية للمنتج: شعاع I خشبي H20
المؤشرات الفنية الأبعاد والميكانيكية
- وزن الوحدة للعارضة الواحدة: 4.6 كجم لكل متر
- عرض الشفة: 80 ملم
- سمك الحافة: 40 ملم
- نطاق سمك لوحة الويب: 27 مم إلى 30 مم
- معامل المرونة E: 10200 نيوتن/مم²
- قيمة التشوه المسموح بها: l/500 (يشير l إلى عرض نطاق الدعم)
ملحقات حماية النهاية الاختيارية
تم تصميم أربعة أنواع من أجهزة الحماية الطرفية المخصصة خصيصًا لمنع تلف طرف الشعاع وإطالة عمر الخدمة الإجمالي. يمكن للعملاء اختيار أدوات الحماية المطابقة وفقًا لمتطلبات موقع البناء الفعلية لتقليل التآكل أثناء التصادم أثناء دورات النقل والتجميع والتفكيك.
ميزات المنتج الأساسية والمزايا الفريدة
- يُعد الشعاع I الخشبي بمثابة تركيب قياسي أساسي لأنظمة قوالب صب الخرسانة السائدة عالميًا. إنه يتميز بالوزن الذاتي المنخفض، قوة التحميل العالية، الاستقامة المثالية والأداء الممتاز ضد التشويه. يمتلك السطح مقاومة مستقرة ضد اختراق الماء والتآكل الحمضي والقلوي. وهو يدعم استخدام البناء الدوري طويل المدى طوال العام لخفض متوسط تكلفة الاستهلاك لكل مشروع، ويحقق التوافق الشامل مع جميع أنظمة صب الخرسانة الاحترافية السائدة المنتجة في الداخل والخارج.
- يتيح التوافق القوي متعدد السيناريوهات التجميع مع فئات قوالب صب الخرسانة المتعددة، بما في ذلك أنظمة صب الخرسانة الأفقية، وأنظمة صب الخرسانة الرأسية مثل شكل الجدار، وشكل العمود، وقوالب صب الخرسانة الهيدروليكية، وأنظمة قوالب صب الخرسانة ذات القوس المتغير، وتجميعات قوالب صب الخرسانة المخصصة ذات الشكل الخاص.
- عند تجميعها في مجموعات قوالب صب الخرسانة ذات الجدار المستقيم، تشكل العارضة الخشبية على شكل I قوالب صب الخرسانة قابلة للفصل مع عملية تجميع سهلة للغاية. ضمن نطاقات أحجام قابلة للتعديل، يمكن للمقاولين الجمع بين العوارض والألواح بحرية لإنشاء قوالب صب بأبعاد مختلفة مع مخططات تخطيط مرنة. تتميز القوالب المجمعة بصلابة متكاملة عالية، ويمكن تحقيق التوسع في الطول والارتفاع بدون أدوات معقدة، مما يدعم ارتفاع صب الخرسانة لمرة واحدة أكثر من 10 أمتار. بالمقارنة مع القوالب الفولاذية الثقيلة، تكون الوحدة المقسمة بأكملها أخف بكثير بفضل هيكل الشعاع الخشبي منخفض الكثافة، مما يقلل بشكل كبير من العمالة ويرفع الضغط في الموقع.
- تعتمد جميع أجزاء نظام صب الخرسانة هذا مواصفات تصنيع موحدة عالية المستوى. يحافظ كل عارض خشبي وملحق مطابق على قابلية إعادة الاستخدام الفائقة بعد دورات البناء المتكررة، ويتوافق خط الإنتاج بأكمله مع معايير البناء الأخضر العالمية ومعايير حماية البيئة لتقليل توليد نفايات البناء.
خطوات التشغيل القياسية لتخطيط وتجميع العارضة الخشبية
- قم بفرز جميع العوارض الخشبية H20 وأجهزة الحماية النهائية الاختيارية، وفحص سطح العوارض واستقامتها واتصال شفة الويب للتخلص من العوارض المشوهة أو المتشققة قبل البناء.
- قم بتركيب أغطية الحماية النهائية المحددة على طرفي كل عارضة خشبية لتجنب أضرار الاصطدام أثناء الرفع والربط.
- قم بترتيب العوارض الخشبية كعارضة دعم أساسية أسفل ألواح الخشب الرقائقي وفقًا لرسومات البناء، وحساب مدى الدعم بدقة باتباع مؤشر التشوه المسموح به l/500 لضمان السلامة الهيكلية.
- قم بتثبيت عوارض I بمخالب متصلة وأضلاع خلفية فولاذية لقفل المواضع، وقم بتمديد طول الشعاع أو ارتفاعه عن طريق توصيل عوارض I متعددة لصب الجدار العالي أكثر من 10 أمتار.
- التعاون مع نظام الدعم المعياري لإضافة دعامات خارجية، ودمج مجموعة الحزم مع نظام صب الخرسانة للجدار أو مجموعة قوالب صب الأعمدة لإكمال الصب المتكامل للجدار والعمود.
- بعد معالجة الخرسانة، قم بتفكيك القوالب بترتيب عكسي، وإزالة بقايا الأسمنت من العوارض الخشبية بشكل كامل، والتحقق من واقيات الأطراف بحثًا عن التآكل، وتخزين العوارض في مستودع جاف جيد التهوية للاستخدام المتكرر كمكونات قوالب صب الخرسانة قابلة لإعادة الاستخدام.
سيناريوهات التطبيق واسعة النطاق عبر صناعات البناء
تعتبر عارضة I-Beam الخشبية ذات الاستخدام الدائري القابلة لإعادة الاستخدام جزءًا أساسيًا لا غنى عنه من حلول قوالب صب الخرسانة المنهجية، حيث تتوافق مع نظام الدعم المعياري بشكل مثالي لجميع الأنواع الهندسية:
- المباني التجارية والسكنية الشاهقة للغاية: قوالب صب الخرسانة للجدران العمودية تدعم الصب لمرة واحدة فوق 10 أمتار
- مشاريع البنية التحتية: جسور الطرق السريعة والجسور ومحطات الطاقة الكهرومائية والهياكل الخرسانية لمحطات الطاقة النووية
- المباني العامة الكبيرة: الملاعب وقاعات العرض ومراكز التسوق ذات الهياكل الجدارية المنحنية وذات الشكل الخاص
- بناء الورشة الصناعية: صب الأعمدة والجدران القياسية مع مجموعة قوالب صب الأعمدة المتطابقة
- مشاريع صب الخرسانة الخاصة: قوالب صب الخرسانة الهيدروليكية، وقوالب صب الخرسانة ذات القوس المتغير وأنظمة صب الخرسانة غير المنتظمة المخصصة
الفوائد الاقتصادية والعملية لمشتري البناء
- توفير التكاليف على المدى الطويل: باعتبارها أجزاء أساسية لقوالب صب الخرسانة قابلة لإعادة الاستخدام ذات دورة عالية، يمكن تدوير عوارض I الخشبية H20 لسنوات، مما يقلل من الشراء بالجملة المتكرر لقوالب صب الخرسانة.
- توفير العمالة الخفيف: أخف بكثير من الروافد الفولاذية، تعمل العارضة I على تقليل صعوبة التعامل اليدوي وتقليل حمل الرافعة البرجية أثناء التجميع في الموقع.
- مطابقة مرنة للحجم: ربط مجاني لارتفاعات الجدران وأحجام الأعمدة المختلفة، متوافق مع جميع مجموعات القوالب القابلة للتعديل دون إنتاج عارضة مخصصة.
- تأثير خرسانة نهائي فائق: استقامة ثابتة تتجنب ثني الألواح، مما يوفر أسطح خرسانية ناعمة دون الحاجة إلى أعمال تلميع ثانوية.
- التوافق الكامل مع النظام: يمكن دمجه بحرية مع نظام قوالب صب الخرسانة، ومجموعة قوالب صب الأعمدة، ونظام التدعيم المعياري لتشكيل حلول قوالب صب الخرسانة المتكاملة.
- عمر خدمة ممتد: تعمل أربعة أنماط اختيارية من أجهزة الحماية الطرفية على منع الضرر الناتج عن تأثير نهاية الشعاع بشكل فعال، مما يؤدي إلى إطالة دورة الخدمة لكل شعاع I خشبي.
- حل بناء صديق للبيئة: تعمل المكونات المعيارية القياسية على تقليل قطع النفايات في الموقع، بما يتوافق مع المعايير الدولية لحماية البيئة.
مراقبة الجودة ومعايير اختبار الأداء الميكانيكي
يتم تصنيع جميع قوالب صب الخرسانة ذات الاستخدام الدائري القابلة لإعادة الاستخدام H20 وفقًا لمعايير مكونات قوالب صب الخرسانة الدولية الصارمة. يتم اختيار الخشب الصلب عالي الجودة لإنتاج الحواف والويب، وتجتاز جميع العوارض الاختبارات الميكانيكية بما في ذلك فحص المعامل المرن وفحص مقاومة التشوه قبل التسليم. يتم اختبار كل عارضة نهائية وفقًا لقيمة التشوه المسموح بها l/500 لضمان أداء مستقر للمحمل تحت حمل البناء الكامل. يتم إنتاج أربعة أنواع من أجهزة الحماية النهائية بمعايير حجم متطابقة لتناسب جميع نهايات عوارض H20، وتحافظ جميع الملحقات على قابلية التبادل الشامل داخل نظام حلول صب الخرسانة بالكامل عند التعاون مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة ونظام الدعم المعياري.
خيارات التخصيص لتلبية الاحتياجات الهندسية الخاصة
نحن نقدم خدمات التخصيص المستهدفة التي تغطي جميع الأجزاء الداعمة لحلول صب الخرسانة. يمكن للعملاء طلب عوارض I خشبية بأطوال مخصصة لبناء الجدران فائقة الارتفاع، واختيار مجموعات مختلفة من أجهزة الحماية النهائية وفقًا لبيئة البناء، وضبط المخططات المطابقة لنظام قوالب صب الخرسانة للجدار ومجموعة قوالب صب الأعمدة جنبًا إلى جنب مع نظام الدعم المعياري استنادًا إلى الرسومات الهيكلية. لا تزال جميع العوارض الخشبية المخصصة تحافظ على قابلية إعادة الاستخدام الممتازة كمكونات أساسية قياسية لقوالب صب الخرسانة القابلة لإعادة الاستخدام.
عملية الإنتاج ومراقبة الجودة متعددة المراحل
- فحص المواد الخام: اختيار الخشب الصلب عالي المتانة لإنتاج الفلنجات والويب، واختبار معامل مرونة المواد لتلبية معيار E=10200 N/mm².
- تشكيل ضغط العارضة I: معالجة الخشب إلى حواف قياسية بعرض 80 مم (سمك 40 مم) وشبكات بسمك 27-30 مم، يتم تجميعها في عوارض H20 كاملة تحت ضغط عالٍ.
- المعالجة المضادة للتآكل السطحي: يتم تطبيق طلاء مقاوم للماء والأحماض والقلويات على سطح العارضة لتعزيز القدرة على التكيف البيئي في الموقع.
- تصنيع ملحقات حماية النهاية: قم بإنتاج أربعة أنواع من واقيات نهاية الشعاع عبر ختم القالب لتجنب أضرار الاصطدام.
- اختبار الأداء الميكانيكي: قم بإجراء اختبار تشوه الامتداد للتحقق من أن التشوه الفعلي يلبي المعيار المسموح به l/500.
- فرز المنتج النهائي: التحقق من استقامة الشعاع ودقة الأبعاد وسلامة السطح قبل التعبئة والشحن.
تعليقات حقيقية على المشروع من عملاء البناء العالميين
قام مقاولو البناء في جميع أنحاء العالم الذين اشتروا قوالب صب الخرسانة ذات الاستخدام الدائري القابلة لإعادة الاستخدام بمشاركة تقييمات إيجابية حول حلول قوالب صب الخرسانة المتكاملة:
- مقاول تشييد المباني الشاهقة: تتميز هذه العارضة الأساسية لقوالب صب الخرسانة القابلة للتعديل بخفة الوزن وسهولة الربط لصب الجدران التي يزيد ارتفاعها عن 10 أمتار، كما يعمل نظام الدعم المعياري المطابق على تحسين كفاءة البناء بشكل كبير. تعمل واقيات النهاية الاختيارية على تقليل تلف الشعاع بشكل فعال أثناء الدوران.
- منشئ البنية التحتية العامة: قمنا بتجميع هذا العارضة الخشبية مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة لمشروع محطة الطاقة الكهرومائية؛ سطحه المقاوم للأحماض والقلويات يعمل بشكل جيد في بيئات البناء الرطبة.
- شركة هندسة المباني التجارية: يمكن إعادة استخدام هذه العارضة القابلة لإعادة الاستخدام لقوالب صب الخرسانة في عشرات المشاريع، مما يؤدي إلى خفض نفقات شراء العارضة على المدى الطويل بشكل كبير.
الأسئلة الشائعة | الأسئلة المتداولة
س 1: ما هي المواصفات الرئيسية للعارضة الخشبية القابلة لإعادة الاستخدام؟
A1: الدرجة القياسية هي H20، مع معلمات أبعاد وميكانيكية واضحة تشمل وزن الوحدة 4.6 كجم/م، وعرض الحافة 80 مم، وسمك الحافة 40 مم، وسمك الشبكة 27-30 مم، ومعامل المرونة E=10200 N/mm² والتشوه المسموح به l/500.
س2: كم عدد أنواع أجهزة الحماية النهائية المتوفرة لهذا العارضة الخشبية؟
A2: يتم توفير أربعة أنماط مخصصة للحماية النهائية لمنع تلف تصادم نهاية الشعاع وإطالة عمر الخدمة؛ يمكن للعملاء اختيار أدوات الحماية المناسبة بناءً على ظروف البناء الخاصة بهم.
س 3: هل يمكن لهذه العارضة الخشبية H20 أن تتطابق مع منتجات صب الخرسانة الأخرى الموجودة في حلول صب الخرسانة الخاصة بنا؟
ج3: نعم. يمكن مطابقتها بحرية مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة ونظام الدعم المعياري، مما يدعم تجميع قوالب صب الخرسانة الأفقية والرأسية والمنحنية وذات الشكل الخاص كعارضة صندقة عالمية قابلة للتعديل.
س 4: كم عدد دورات البناء التي يمكن أن تكون هذه العارضة الخشبية بمثابة قوالب صب قابلة لإعادة الاستخدام؟
ج4: مع أجهزة حماية النهاية المتطابقة والتنظيف والتخزين المناسبين بعد كل استخدام، يمكن تدوير العارضة الخشبية لعدة سنوات، مما يقلل تكلفة الاستهلاك لمشاريع البناء الخاصة بك.
س5: ما هو الحد الأقصى لارتفاع صب الخرسانة الذي يتم تجميعه باستخدام هذه العوارض الخشبية لمرة واحدة؟
A5: تتميز القوالب المقسمة مع عوارض I الخشبية H20 بصلابة عالية، وتدعم ارتفاع صب الخرسانة لمرة واحدة أكثر من 10 أمتار لبناء جدار عالي الارتفاع.
