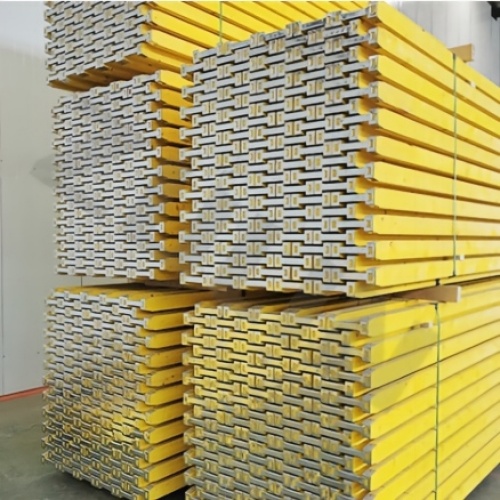

نظام صب الخرسانة يدعم عموديًا شعاع I خشبي | حلول صب الخرسانة الخرسانية الموثوقة
باعتبارها المكون الأساسي الحامل للحمل الرأسي لبناء الصب في الموقع، تعمل العارضة الخشبية I-Beam الخشبية ذات الدعم العمودي لنظام صب الخرسانة بمثابة قالب صب الخرسانة الأساسي القابل للتعديل في مجموعتنا الكاملة من حلول صب الخرسانة. تتوافق هذه العارضة الخشبية من درجة H20 بشكل مثالي مع نظام صب الخرسانة القياسي للجدار، ومجموعة قوالب صب الأعمدة الكاملة ودعم نظام الدعم المعياري لبناء إطارات صب رأسية وأفقية مستقرة لجميع مشاريع البناء. باعتبارها أحد ملحقات قوالب صب الخرسانة القابلة لإعادة الاستخدام وفعالة من حيث التكلفة مع المعلمات الفيزيائية القياسية وملحقات الحماية النهائية الاختيارية، تعمل هذه العارضة الخشبية على حل التشوه ومشاكل عمر الخدمة القصيرة لقوالب صب الخرسانة العادية، لتصبح جزءًا مطابقًا عالميًا لمشاريع صب الخرسانة العالمية.
إن العارضة الخشبية I هي مكون قياسي لا غنى عنه تتبناه أنظمة صب الخرسانة العالمية السائدة. إنه يدمج جسمًا خفيف الوزن وقوة تحمل عالية واستقامة متميزة وأداء قويًا ضد التشوه. تتم معالجة السطح الخارجي لمقاومة التآكل الناتج عن الماء والأحماض والقلويات، مما يجعله الجزء الأساسي المطابق لجميع أنظمة صب الخرسانة الخشبية ويتم تطبيقه على نطاق واسع في العديد من مشاريع الهندسة المدنية والبنية التحتية في جميع أنحاء العالم.
H20 خشبية I-Beam المعلمات التقنية الكاملة
- وزن الوحدة الخطية: 4.6 كجم لكل متر
- عرض الشفة: 80 ملم
- سمك الحافة: 40 ملم
- نطاق سمك لوحة الويب: 27 مم إلى 30 مم
- معامل المرونة E: 10200 نيوتن/مم²
- قيمة التشوه المسموح بها: l/500 (يشير l إلى عرض النطاق الداعم)
أجهزة حماية النهاية الاختيارية
لمنع الضرر الناتج عن الصدمات أثناء النقل، التجميع والتفكيك ولتمديد دورة الخدمة للعارضة الخشبية I، قمنا بشكل مستقل بتطوير أربعة أنواع من أجهزة حماية نهاية العارضة. يمكن للعملاء تحديد الملحقات المطابقة وفقًا لبيئة البناء الخاصة بهم وتكرار إعادة الاستخدام، مما يقلل بشكل فعال من تكلفة استبدال مكونات صب الخرسانة الأساسية القابلة لإعادة الاستخدام.
ميزات المنتج الأساسية والمزايا الفريدة
- تعتبر العارضة الخشبية ذات الدعم الرأسي بمثابة تركيب أساسي عالمي لأنظمة صب الخرسانة المعترف بها عالميًا. إنه يتميز بوزن ذاتي منخفض، قوة تحمل ملحوظة، تسطيح خطي دقيق وقدرة ممتازة ضد التشويه. توفر المعالجة السطحية الخاصة مقاومة ثابتة ضد نقع الماء والتآكل الحمضي والقلوي الكيميائي. يمكن توزيع الشعاع للبناء المتكرر على مدار العام لخفض متوسط تكلفة الاستهلاك لكل مشروع، ويحقق التوافق الكامل مع جميع أنظمة صب الخرسانة الاحترافية السائدة من الشركات المصنعة المحلية والخارجية.
- يدعم التوافق الواسع للغاية للتطبيقات المطابقة مع جميع فئات قوالب صب الخرسانة: أنظمة قوالب صب الخرسانة الأفقية، وأنظمة صب الخرسانة العمودية بما في ذلك قالب صب الجدران، ونموذج صب الأعمدة، وقوالب صب الخرسانة الهيدروليكية، وأنظمة صب الخرسانة ذات القوس المتغير، وتجميعات قوالب صب الخرسانة المخصصة ذات الشكل الخاص.
- عند تجميعها في إطارات صب الخرسانة ذات الجدار المستقيم، تشكل العارضة الخشبية على شكل I قوالب صب الخرسانة قابلة للفصل مع عملية تجميع سهلة للغاية. ضمن نطاقات أبعاد قابلة للتعديل، يمكن للمقاولين دمج العوارض بحرية لإنشاء ألواح صب الخرسانة بجميع الأحجام من أجل تخطيط مرن. يتمتع الإطار العام بصلابة متكاملة عالية، في حين يمكن الانتهاء من تمديد الطول والارتفاع بدون أدوات مساعدة معقدة. تحقق قوالب صب الخرسانة المجمعة ارتفاعًا لصب الخرسانة لمرة واحدة يتجاوز 10 أمتار. بالمقارنة مع إطارات صب الخرسانة المصنوعة بالكامل من الفولاذ، فإن مجموعة العارضة الخشبية على شكل I تقلل الوزن الإجمالي بشكل كبير لتسهيل المناولة اليدوية ورفع الرافعة البرجية في الموقع.
- يتم إنتاج جميع العوارض الخشبية وملحقات النظام المطابقة وفقًا لمعايير تصنيع موحدة عالية الدقة. يحافظ كل مكون على قابلية إعادة الاستخدام بشكل ممتاز بعد العشرات من دورات البناء، ويتوافق خط الإنتاج بأكمله مع معايير البناء الأخضر الدولية ومعايير حماية البيئة لتقليل توليد نفايات البناء.
خطوات تشغيل التطبيق القياسية
- حدد عوارض I الخشبية ذات الدعم الرأسي H20 المؤهلة وأجهزة حماية النهاية المقابلة، وقم بتثبيت تركيبات واقية على طرفي العارضة لتجنب أضرار الاصطدام أثناء البناء.
- قم بترتيب العوارض الخشبية كعارضة دعم أساسية خلف ألواح الخشب الرقائقي وفقًا لمتطلبات مدى رسم البناء، وتحكم في مدى الدعم للوفاء بمعيار حد التشوه l/500.
- قم بتثبيت الحزم بمخالب متصلة وأضلاع خلفية فولاذية للقناة لتشكيل إطارات صب الخرسانة الكاملة للجدار أو الأعمدة، والتعاون مع نظام صب الخرسانة الجداري أو طقم صب الخرسانة العمودي لبناء صب الجدار العمودي والعمود.
- قم بمطابقة نظام التدعيم المعياري خارج إطار صب الخرسانة لتعزيز ثبات الدعم الرأسي، وقم بربط عوارض I إضافية لتمديد الارتفاع لأكثر من 10 أمتار للصب لمرة واحدة إذا لزم الأمر.
- يتم صب الخرسانة بالكامل بعد فحص الإطار، والتحقق من حالة تشوه العارضة أثناء الصب لضمان بقاء التشوه الفعلي ضمن النطاق المسموح به.
- بعد معالجة الخرسانة، قم بتفكيك القوالب بترتيب عكسي، وإزالة بقايا الأسمنت على سطح العارضة I، والتحقق من سلامة أجهزة الحماية النهائية، وتخزين العوارض بشكل أنيق للاستخدام المتكرر كقوالب صب قابلة لإعادة الاستخدام.
سيناريوهات التطبيق واسعة النطاق والمجالات الهندسية
إن العارضة الخشبية I-Beam الخشبية الداعمة لنظام صب الخرسانة هي الجزء الداعم الأساسي لحلول قوالب صب الخرسانة المتكاملة، ويمكن مطابقتها تمامًا مع نظام الدعم المعياري لقطاعات البناء المتعددة:
- المباني التجارية والسكنية الشاهقة: صب الجدران العمودية والأعمدة المستطيلة، صب الجدار الفائق الارتفاع مرة واحدة أكثر من 10 أمتار
- المباني العامة الكبيرة: الملاعب وقاعات العرض ومجمعات المكاتب ذات الجدران والأعمدة الكبيرة
- مشاريع البنية التحتية: جسور الطرق السريعة، ومحطات الطاقة الكهرومائية، والهياكل الخرسانية المساعدة لمحطات الطاقة النووية
- إنشاء الهياكل الخاصة: مباني الواجهة المنحنية، والأعمدة غير المنتظمة الشكل، ومشاريع قوالب صب الخرسانة الهيدروليكية
الفوائد الأساسية لمقاولي الهندسة والمشترين بالجملة
- انخفاض نفقات المواد على المدى الطويل: نظرًا لأن قوالب صب الخرسانة القابلة لإعادة الاستخدام متعددة الدورات، فإن العارضة الخشبية على شكل I بالإضافة إلى واقيات النهاية الاختيارية تعمل على إطالة عمر الخدمة وتقليل تكاليف استبدال العارضة المتكررة.
- تعزيز كفاءة البناء: تعمل العارضة الداعمة لقوالب صب الخرسانة خفيفة الوزن والقابلة للتعديل على تبسيط عمليات التجميع والتفكيك والرفع، وتقصير دورات العمل في الموقع.
- تلبية متطلبات ارتفاع الصب العالية: تصميم الربط المجاني يدعم ارتفاع الصب الفردي الذي يزيد عن 10 أمتار، مما يلغي فترات الصب ذات الطبقات.
- قدرة مطابقة عالمية قوية: متوافقة مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة ونظام الدعم المعياري لتشكيل حلول صب متكاملة ومتكاملة.
- أداء التشوه المتحكم فيه: يضمن معامل المرونة الثابت وحد التشوه الصارم l/500 سطحًا خرسانيًا أملسًا دون انتفاخ أو غرق.
- حل بناء صديق للبيئة: عوارض خشبية معيارية تقطع النفايات في الموقع وتلبي معايير تقييم المباني الخضراء العالمية.
- أخف من العارضة الفولاذية: تقليل حمل الرافعة البرجية وتقليل كثافة اليد العاملة أثناء النقل والتركيب اليدوي.
معايير فحص الجودة والامتثال للصناعة
تخضع جميع عوارض I-Beam الخشبية ذات الدعم الرأسي لنظام صب الخرسانة لاختبارات أداء بدنية صارمة قبل تسليمها إلى المصنع. يتم فحص الخشب الصلب الخام لضمان معامل مرونة مستقر يصل إلى 10200 نيوتن/مم². يتم التحكم في عرض الحافة وسمك الحافة وسمك الشبكة ضمن تفاوتات الإنتاج الدقيقة. سوف تجتاز العوارض النهائية اختبار التشوه للتحقق من توافقها مع معيار الانحراف المسموح به l/500. تتم مطابقة أربعة أنواع من أجهزة حماية النهاية مع حجم نهاية العارضة، مما يوفر حماية كاملة لمكونات صب الخرسانة الأساسية القابلة للتعديل من أضرار الاصطدام أثناء دوران البناء. تم توحيد جميع المواصفات لتحقيق المطابقة السلسة مع جميع سلاسل حلول صب الخرسانة بما في ذلك نظام صب الخرسانة الجداري ومجموعة قوالب صب الخرسانة.
دعم التخصيص للاحتياجات الهندسية الخاصة
نحن نقدم خدمات التخصيص المستهدفة التي تغطي جميع حلول صب الخرسانة. يمكن للعملاء طلب عوارض I خشبية ذات أطوال خطية مخصصة، أو تحديد مجموعات مختلفة من أربعة أجهزة حماية طرفية وفقًا لتكرار دوران البناء، أو تحسين مخطط المطابقة مع نظام الدعم المعياري ونظام قوالب صب الخرسانة استنادًا إلى الرسومات الهيكلية. تتوفر عوارض مخصصة مقطوعة حسب الطول للامتدادات غير القياسية عند الطلب، وتحتفظ جميع العوارض الخشبية المخصصة بقابلية إعادة استخدام ممتازة كمكونات دعم قوالب صب الخرسانة القياسية القابلة لإعادة الاستخدام.
الإنتاج وسير عمل مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختيار الخشب الصلب عالي الكثافة لإنتاج الحواف وألواح الويب، واختبار مرونة الخشب للوصول إلى معامل المرونة القياسي 10200 نيوتن/مم².
- معالجة تشكيل الشعاع I: قطع الخشب وكبسه إلى هيكل قياسي على شكل I، مع التحكم الصارم في عرض الحافة وسمك الحافة وسمك الويب ضمن نطاقات الحجم المحددة.
- المعالجة المضادة للتآكل السطحي: يتم تطبيق طبقة واقية مقاومة للماء والأحماض والقلويات على السطح الخارجي للشعاع لتحسين القدرة على التكيف البيئي.
- إنتاج ملحقات حماية النهاية: تصنيع أربعة أنواع من تركيبات حماية نهاية الشعاع من خلال عملية ختم القالب والقولبة.
- اختبار الأداء الميكانيكي: قم بإجراء اختبار الحمل الممتد للتحقق مما إذا كان تشوه الشعاع يتوافق مع حد الانحراف المسموح به l/500.
- فرز المنتج النهائي: مطابقة أجهزة الحماية النهائية المقابلة لكل دفعة من الحزم I، وفحص الاستقامة وسلامة السطح قبل التعبئة والشحن.
ردود فعل مشروع العميل الحقيقي
شاركت فرق البناء العالمية التي اعتمدت نظام صب الخرسانة ذو الدعم العمودي الخشبي I-Beam مراجعات عملية حول حلول قوالب صب الخرسانة المنهجية لدينا:
- مقاول بناء شاهق الارتفاع: عارضة الدعم العمودية لقوالب صب الخرسانة القابلة للتعديل هذه أخف بكثير من العارضة الفولاذية، مما يتوافق تمامًا مع نظام الدعم المعياري الخاص بنا. تعمل واقيات النهاية الاختيارية على تقليل تلف الشعاع بشكل كبير أثناء الدوران المتكرر، مما يقلل تكلفة المواد السنوية لدينا بشكل كبير.
- شركة بناء الأماكن العامة: لقد قمنا بمطابقة العارضة الخشبية H20 هذه مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة لقاعة عرض كبيرة؛ يضمن التحكم الصارم في التشوه أسطح الجدران الخرسانية المسطحة دون الحاجة إلى أعمال تلميع ثانوية.
- فريق بناء محطة الطاقة الكهرومائية: تتميز هذه العارضة الخشبية القابلة لإعادة الاستخدام بأداء مستقر في بيئات البناء الرطبة، كما أن طلائها المضاد للأحماض والقلويات يتجنب بشكل فعال تآكل السطح بعد الاستخدام طويل الأمد.
الأسئلة الشائعة | الأسئلة المتداولة
Q1: هل يمكن لعارضة I الخشبية ذات الدعم الرأسي H20 أن تتطابق مع نظام صب الخرسانة الجداري ومجموعة قوالب صب العمود الخاصة بالعلامات التجارية الأخرى؟
ج1: نعم. يعتمد العارضة الخشبية I-beam أبعادًا قياسية دولية موحدة ومعلمات ميكانيكية، والتي يمكن مطابقتها عالميًا مع معظم أنظمة صب الخرسانة السائدة في جميع أنحاء العالم، حيث تعمل كقوالب دعم مستقلة قابلة للتعديل.
س2: ما هو الحد الأقصى المسموح به للتشوه للعارضة الخشبية تحت الحمل؟
A2: قيمة التشوه القياسية المسموح بها هي l/500، حيث يمثل l عرض نطاق الدعم الفعلي. هذا الحد الصارم يمنع بشكل فعال انتفاخ القوالب ويضمن تأثير تشكيل الخرسانة بشكل سلس.
س 3: ما هو عدد أنواع أجهزة حماية نهاية العوارض المتوفرة لإطالة عمر خدمة العوارض الخشبية؟
A3: لدينا أربعة أجهزة حماية نهائية مستقلة ومتطورة للعملاء للاختيار بحرية، والتي يمكن أن تمنع بشكل فعال أضرار الاصطدام أثناء النقل والتجميع والتفكيك، مما يطيل بشكل كبير دورة الخدمة لهذا المكون الأساسي لقوالب صب الخرسانة القابلة لإعادة الاستخدام.
س 4: ما هو المعامل المرن للعارضة الخشبية ذات الدعم الرأسي H20؟
A4: معامل المرونة الثابت E للمنتج هو 10200 نيوتن/مم²، والذي يوفر صلابة تحمل ثابتة لجميع أنواع إطارات صب الجدران والأعمدة في حلول صب الخرسانة.
س 5: هل هذه العارضة الخشبية قابلة للتطبيق في الجدران العالية جدًا التي يزيد عمقها عن 10 أمتار؟
ج5: بالتأكيد. يمكن ربط العارضة I بحرية لتمديد الطول والارتفاع، مما يدعم ارتفاع صب الخرسانة مرة واحدة أكثر من 10 أمتار عند مطابقته مع نظام دعم معياري للتدعيم الإضافي.
