قالب صب الجدار ذو جانب واحد قابل للتعديل | حلول صب الخرسانة الخرسانية الاحترافية
صُمم خصيصًا لمشاريع صب الخرسانة على الجدران الرأسية من جانب واحد، حيث يعمل قالب صب الجدران ذو القص الجانبي القابل للضبط كقوالب صب الخرسانة المتميزة القابلة للتعديل ضمن حلول صب الخرسانة الشاملة. يتطابق إطار الدعم المخصص ذو الجانب الواحد بسلاسة مع نظام صب الخرسانة الكامل للجدار، ويدعم مجموعة قوالب صب الأعمدة ونظام الدعم المعياري الإضافي لتقديم حلول صب مستقرة من جانب واحد بدون قضبان ربط. باعتبارها قوالب صب الخرسانة متعددة التركيب وقابلة لإعادة الاستخدام ومبنية بقطاعات قياسية وأقسام ارتفاع ممتدة، فإن قالب جدار القص ذو الجانب الواحد هذا يحل عيوب التسرب ومقاومة الماء الناتجة عن قضبان الربط التقليدية، ليصبح أداة بناء رئيسية لهندسة الجدران تحت الأرض والبلديات على مستوى العالم.

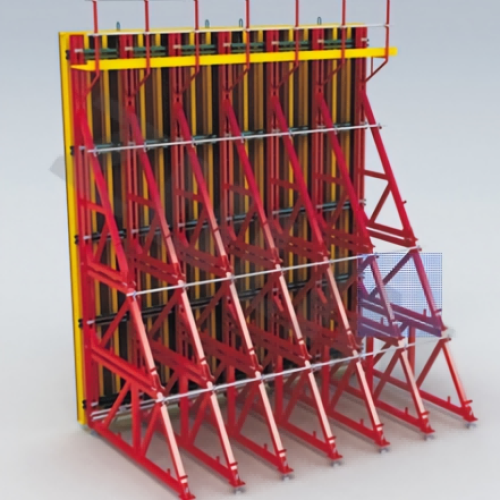

إطار الدعم أحادي الجانب عبارة عن دعامة خاصة لقوالب صب الخرسانة تم تطويرها لصب الجدران الخرسانية أحادية الجانب، ويتميز بقابلية تبادل عالمية عالية لجميع الأجزاء الهيكلية وتشغيل ميداني سهل للغاية وسريع. مما يلغي الحاجة إلى مسامير الربط المتقاطعة، فهو يوفر أداءً متميزًا ضد الماء لهياكل الجدران النهائية بعد القالب. يتكون النظام من قطاعات أساسية قياسية وأقسام تمديد متعددة المواصفات، مع أقصى ارتفاع داعم يصل إلى 9.9 متر. يمكن للمستخدمين الجمع بحرية بين أنواع الأجزاء المختلفة لتتناسب مع ارتفاع الصب الفعلي لمشاريع البناء المختلفة.
قائمة المعلمات التقنية الكاملة
- الحد الأقصى لارتفاع صب الخرسانة مرة واحدة: 8.8 م
- الضغط الجانبي المسموح به للخرسانة: ≥70 ميجا باسكال
- الحد الأقصى لتباعد تخطيط الإطار: .80.8 م بين الدعامات المجاورة
- الحد الأقصى لتباعد أجزاء التثبيت المضمنة: .30.3 متر لتثبيت التثبيت
ميزات المنتج الأساسية ومزايا البناء الفريدة
- يتميز إطار الدعم أحادي الجانب بصلابة هيكلية عالية للغاية، مما يحد بشكل فعال من الإزاحة الأفقية لألواح صب الخرسانة أثناء صب الخرسانة ويمنع تمامًا تسرب الملاط عند الحافة السفلية لقوالب صب الخرسانة.
- تعتمد جميع المكونات الهيكلية معايير تصنيع موحدة موحدة، مما يوفر تنوعًا قويًا عبر الأجزاء من أجل الاستبدال المرن والتجميع في مواقع البناء.
- تدعم نماذج أجزاء الإطار المتنوعة التركيبة الحرة العشوائية، مما يتيح للمستخدمين تجميع ارتفاعات الإطار المتطابقة لتلبية متطلبات ارتفاع البناء الرأسي المتغير للمشاريع الهندسية المختلفة.
- يعمل سير عمل البناء البسيط والسريع للغاية على تقليل مدخلات العمالة والاستهلاك الإضافي للمواد المساعدة. لا يحتاج المشغلون في الموقع إلا إلى تدريب أساسي موجز لإكمال عمليات التجميع والتفكيك الكاملة بشكل مستقل.
- أداء أمان شامل فائق مع هياكل إطارية صلبة يمكن توصيلها بوحدة متكاملة عبر تركيبات التوصيل، مما يحسن بشكل كبير الاستقرار الهيكلي العام للقضاء على مخاطر الانهيار أثناء الصب.
- ضمان جودة البناء المستقرة. بعد تركيب الإطار الكامل، يحتفظ النظام بمساحة تشغيل داخلية واسعة للعمال للمشي بحرية، وفحص عيوب البناء المخفية ومخاطر السلامة المحتملة مقدمًا قبل صب الخرسانة.
دليل تشغيل التجميع والصب خطوة بخطوة
- احسب ارتفاع الإطار المطلوب وفقًا لرسم صب الجدار، وحدد مقاطع القاعدة القياسية المطابقة ومقاطع تمديد الارتفاع المقابلة لقالب جدار القص ذو الجانب الواحد.
- قم بترتيب أجزاء التثبيت المدمجة على سطح الأساس باتباع قاعدة تباعد التثبيت .30.3m، وقم بتثبيت جميع المكونات المدمجة بقوة لتحمل الضغط الجانبي الأفقي لإطار صب الخرسانة القابل للتعديل بالكامل.
- قم بتجميع المقاطع القياسية ومقاطع الامتداد في إطارات دعم أحادية الجانب كاملة، وتحكم في تباعد التخطيط الأفقي بين كل إطارين في حدود 0.8 متر لضمان توزيع القوة بشكل موحد.
- قم بتثبيت لوحات الحائط على الجانب الداخلي للإطارات أحادية الجانب، وقم بتوصيل الإطارات المتجاورة المتعددة كوحدة متكاملة مع أجهزة توصيل مخصصة؛ التعاون مع نظام الدعم المعياري لإضافة دعامة قطرية مساعدة لمزيد من الثبات إذا لزم الأمر.
- قم بإجراء فحص كامل قبل الصب: تحقق من إحكام صب الخرسانة عند الحواف السفلية، وعمودية الإطار وثبات التثبيت، وقم بالمشي عبر مساحة التشغيل المحجوزة للتخلص من مخاطر الجودة الخفية.
- ابدأ صب الخرسانة بعد اجتياز الفحص، وراقب تشوه الإطار في الوقت الفعلي لضمان بقاء الضغط الجانبي ضمن حد التحمل القياسي 70 ميجا باسكال.
- بعد المعالجة الكاملة للخرسانة، قم بتفكيك الإطارات وألواح الجدران بترتيب التجميع العكسي، وقم بتنظيف بقايا الأسمنت على جميع الأجزاء الهيكلية، وقم بتخزينها بشكل أنيق من أجل الدوران المتكرر كقوالب متينة قابلة لإعادة الاستخدام.
سيناريوهات التطبيق الرئيسية والمجالات الهندسية
إن قالب صب جدار القص من جانب واحد بعرض قابل للتعديل هو مكون خاص أساسي لحلول صب الخرسانة المتكاملة، المنتشرة على نطاق واسع في مشاريع بناء البلديات وتحت الأرض والبنية التحتية:
- الجدران الخارجية للمباني تحت الأرض: جدران سياج الطابق السفلي للمباني السكنية والتجارية والصناعية
- هندسة معالجة المياه: جدران حمامات السباحة في محطة معالجة مياه الصرف الصحي، وخزان المياه الصافية، وهياكل الجدار العمودي لخزان الترسيب
- النقل بالسكك الحديدية في المناطق الحضرية: الجدران الجانبية لمحطة مترو الأنفاق، والجدران الاستنادية للوصول إلى الأنفاق، وهياكل الممرات تحت الأرض
- البنية التحتية للنقل: جدران حماية منحدرات الطرق والجسور، والجدران الاستنادية على ضفة النهر والحواجز الجانبية للجسور
- مشاريع بناء أعمدة الجدار المتكاملة، المتطابقة مع نظام صب الخرسانة الداعم ومجموعة قوالب صب الأعمدة لصب الهياكل المعقدة تحت الأرض
فوائد القيمة المباشرة لمقاولي البناء والمشترين بالجملة
- تحسين أداء مقاومة الماء على الحائط: لا تخترق قضبان الربط المتقاطعة جسم الجدار، مما يؤدي تمامًا إلى تجنب قنوات تسرب المياه التي تتركها فتحات الربط وتقليل تكلفة الإصلاح المقاومة للماء لاحقًا.
- تقليل تكلفة البناء الشاملة: كإطار دعم لقوالب صب الخرسانة القابلة لإعادة الاستخدام متعدد الدورات، يمكن دمج الأجزاء القياسية بشكل متكرر لمشروعات متعددة دون إطارات مخصصة لكل ارتفاع.
- تقصير فترة البناء في الموقع: تعمل عملية التجميع البسيطة على خفض الحد الفني للعمال وتسريع تقدم تركيب القوالب مقارنة بأنظمة القوالب التقليدية مزدوجة الجانب.
- ضمان سلامة عالي: يعمل الإطار الصلب المتصل بشكل متكامل على تجنب تحرك القوالب أو انتفاخها تحت الضغط الجانبي للخرسانة، مما يقلل من مخاطر حوادث البناء.
- فحص مريح للجودة: تتيح مساحة المشي الداخلية الواسعة إجراء فحص بصري كامل لمفاصل قوالب صب الخرسانة ونقاط التثبيت قبل الصب، مما يؤدي إلى خفض معدل إصلاح عيوب ما بعد الصب.
- توافق قوي مع النظام: يمكنك التنسيق بحرية مع نظام صب الخرسانة للجدار ومجموعة قوالب صب الأعمدة ونظام الدعم المعياري لتشكيل مجموعة كاملة من حلول صب الخرسانة الخرسانية للهيكل تحت الأرض.
- توفير المواد المساعدة: قم بإلغاء شراء وتركيب كميات كبيرة من قضبان الربط والصواميل والحشيات المطابقة المطلوبة لقوالب صب الخرسانة التقليدية ذات الوجهين.
معايير جودة المنتج وفحص أداء الحمل
إن خط الإنتاج الكامل لقوالب صب الجدران ذات القص الجانبي القابل للتعديل يتبع بدقة معايير صناعة القوالب الهندسية البلدية وتحت الأرض. تخضع جميع مكونات الإطار الفولاذية لاختبار السُمك والصلابة قبل المعالجة، وتكمل الإطارات النهائية اختبارات محاكاة الحمل الكامل للتحقق من التوافق مع حد تحمل الضغط الجانبي البالغ 70 ميجا باسكال. تعتمد المقاطع القياسية وأقسام ارتفاع الامتداد أحجام اتصال موحدة لتحقيق التراص والدمج مجانًا. ستكمل كل دفعة من إطارات صب الخرسانة الجاهزة القابلة للتعديل اختبارات توافق المسافات والتثبيت قبل التسليم، وتتكيف تمامًا مع معيار تخطيط الجزء المدمج الذي يبلغ .30.3 م وحد تخطيط الإطار الذي يبلغ .80.8 م الذي تتطلبه مشاريع البناء العالمية تحت الأرض. تشترك جميع تجهيزات التوصيل في المواصفات العالمية لتتناسب مع جميع المنتجات الداعمة في سلسلة حلول صب الخرسانة الخاصة بنا.
خدمة التخصيص للمتطلبات الهندسية الخاصة
نحن نقدم خدمات التخصيص المستهدفة التي تغطي جميع سلاسل حلول صب الخرسانة. يمكن للعملاء طلب قطاعات تمديد ارتفاع غير قياسية لصب الجدران العالية للغاية، أو ضبط مخطط المجموعة المطابق لنظام قوالب صب الخرسانة للجدار ومجموعة قوالب صب الأعمدة وفقًا للرسومات الهيكلية تحت الأرض، أو تحسين تجميع الدعامات المساعدة باستخدام نظام الدعم المعياري. تتوفر عروض إطار مخصصة من جانب واحد لمشاريع جدران القص الواسعة للغاية عند الطلب، وتحافظ جميع مكونات الإطار المخصصة على قابلية إعادة استخدام ممتازة كمعدات دعم قوالب صب الخرسانة القياسية القابلة لإعادة الاستخدام.
الإنتاج القياسي وتدفق فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختبار قوة الشد والصلابة للصفائح الفولاذية لضمان قدرة الإطارات على تحمل أقصى ضغط جانبي للخرسانة يبلغ 70 ميجاباسكال دون تشوه.
- معالجة مكونات الإطار: قطع وثني ولحام الألواح الفولاذية إلى قطاعات أساسية قياسية ومقاطع تمديد ارتفاع متعددة المواصفات، وتلميع جميع وصلات اللحام بسلاسة.
- معالجة مقاومة للصدأ للأسطح: قم بتطبيق طلاء مضاد للتآكل على جميع أسطح الإطارات للتكيف مع بيئات البناء الرطبة تحت الأرض.
- تصنيع ملحقات التوصيل: قم بإنتاج إطار مخصص لربط الأجهزة وتركيبات التثبيت من خلال عملية ختم دقيقة.
- اختبار محاكاة الحمل: قم بتجميع الإطارات المدمجة لإجراء اختبار الضغط الجانبي الأفقي والتحقق من ثبات ارتفاع الصب بحد أقصى 8.8 متر.
- فرز المنتج النهائي: التحقق من دقة مجموعة الأجزاء والصلابة الرأسية للإطار وجودة السطح المضادة للصدأ قبل التعبئة والشحن.
تعليقات العملاء الحقيقية وحالات المشروع في الموقع
قام مقاولو الإنشاءات البلدية وتحت الأرض العالميون الذين اعتمدوا قالب صب الجدار ذو الجانب الواحد القابل للتعديل بعرض التقييمات العملية فيما يتعلق بحلول قوالب صب الخرسانة المنهجية الخاصة بنا:
- مقاول بناء الطابق السفلي: يعمل هذا الإطار أحادي الجانب لقوالب صب الخرسانة القابلة للتعديل على إزالة فتحات قضبان الربط ويحسن بشكل كبير من تأثير مقاومة الماء لجدار الطابق السفلي، مما يتوافق مع نظام الدعم المعياري الخاص بنا بشكل مثالي. مجموعة مجانية من الأقسام القياسية والامتدادية تتكيف مع ارتفاعات الجدران المتغيرة في الموقع وتخفض تكاليف القوالب المخصصة الإضافية.
- شركة إنشاء محطة معالجة مياه الصرف الصحي: لقد قمنا بمطابقة قالب جدار القص أحادي الجانب هذا مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة لمشروع خزان مياه الصرف الصحي الكبير؛ يعمل الإطار الصلب على إيقاف تسرب الملاط السفلي تمامًا ويبسط أعمال ما بعد التشطيب.
- فريق البناء الهندسي لمترو الأنفاق: يعمل إطار صب الخرسانة القابل لإعادة الاستخدام هذا بثبات في مساحات البناء الضيقة تحت الأرض، وتساعدنا مساحة الفحص الداخلية الواسعة في العثور على مخاطر السلامة المخفية مسبقًا وتجنب صب عيوب الجودة.
الأسئلة الشائعة | الأسئلة المتداولة
س 1: ما هو الحد الأقصى لارتفاع الصب لمرة واحدة المدعوم بقالب صب الحوائط ذات القص الجانبي هذا؟
A1: يصل الحد الأقصى القياسي لارتفاع الصب الفردي إلى 8.8 مترًا، بينما يمكن لنظام الإطار المدمج أن يصل إلى ارتفاع دعم إجمالي يبلغ 9.9 مترًا من خلال مطابقة أقسام تمديد الارتفاع المختلفة لمتطلبات بناء الجدار الأعلى.
س2: ما هو الحد الأقصى للضغط الجانبي للخرسانة المسموح به الذي يمكن أن يتحمله هذا الإطار أحادي الجانب؟
ج2: يحد التصميم الهيكلي للإطار من الضغط الجانبي للخرسانة المسموح به في حدود 70 ميجا باسكال، وهو ما يلبي متطلبات حمل الصب لمعظم مشاريع الحوائط الاستنادية تحت الأرض وجدران القص البلدية.
س 3: ما هي معايير التباعد التي يجب اتباعها لتخطيط الإطار وأجزاء التثبيت المدمجة؟
A3: يجب ألا يتجاوز تباعد التخطيط الأفقي بين الإطارات أحادية الجانب المجاورة 0.8 متر، ويجب التحكم في تباعد تركيب أجزاء التثبيت المدمجة في حدود 0.3 متر لضمان استقرار الإطار بشكل عام تحت الضغط الجانبي.
س 4: هل يمكن لقالب جدار القص أحادي الجانب هذا التنسيق مع المنتجات الأخرى في نظام حلول صب الخرسانة الخاص بنا؟
ج4: نعم. يمكن مطابقتها بحرية مع نظام صب الخرسانة الجداري، ومجموعة قوالب صب الأعمدة ونظام الدعم المعياري، مما يشكل حلول صب كاملة متكاملة للجدران والأعمدة من جانب واحد للهياكل المعقدة تحت الأرض.
س 5: لماذا يمكن لنظام صب الخرسانة أحادي الجانب هذا تحسين أداء مقاومة الماء للجدار مقارنةً بالقوالب التقليدية ذات الوجهين؟
ج5: يتخلى النظام عن قضبان الربط المتقاطعة المستخدمة في قوالب صب الخرسانة التقليدية، لذلك لا يتم ترك أي فتحات لقضبان الربط على سطح الجدار النهائي، مما يزيل قنوات تسرب المياه المخفية ويقلل بشكل كبير من عبء عمل البناء المقاوم للماء لاحقًا، مما يجعله اختيار قوالب صب الخرسانة عالي القيمة وقابل لإعادة الاستخدام للهياكل التي تحتفظ بالمياه تحت الأرض.
