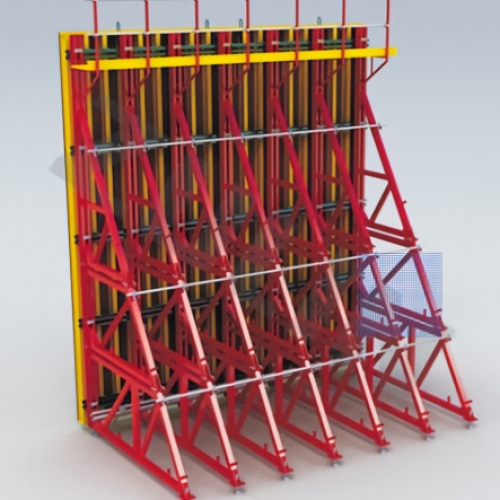

نموذج دعم الجدار أحادي الجانب المقوى المضاد للانتفاخ

نموذج دعم الجدار أحادي الجانب المقوى المضاد للانتفاخ | حلول صب الخرسانة الخرسانية الاحترافية

تم تصميم نموذج دعم الجدار أحادي الجانب المقوى المضاد للانتفاخ لصب الجدران الخرسانية من جانب واحد بدون قضبان ربط، ويعمل كقوالب صب الخرسانة المتخصصة القابلة للتعديل ضمن حلول صب الخرسانة كاملة الطيف. يتوافق إطار الدعم هذا بشكل مثالي مع نظام صب الخرسانة القياسي للجدار، ومجموعة قوالب صب الأعمدة العالمية ونظام الدعم المعياري الإضافي لإكمال مشاريع تشكيل الجدار من جانب واحد دون اختراق مسامير الربط. باعتبارها قوالب صب متينة قابلة لإعادة الاستخدام مع قطاعات قياسية وأقسام رفع متعددة، فإنها تقضي على مخاطر تسرب المياه على الجدران الناتجة عن فتحات قضبان الربط، وتصبح أداة تشكيل لا غنى عنها لمشاريع البناء تحت الأرض والبلديات والهيدروليكية في جميع أنحاء العالم.

إطار دعم الجدار أحادي الجانب هذا مخصص لصب الخرسانة للجدران الاستنادية أحادية الجانب. تتميز جميع المكونات الهيكلية بقابلية عالية للتبديل، مما يتيح التجميع والتفكيك بسرعة وبدون جهد في مواقع البناء. ويكمن أهم ما يميزها في تصميمها الخالي من القضبان، مما يحسن بشكل كبير الأداء المقاوم للماء للجدران الخرسانية النهائية. تشتمل سلسلة المنتجات على قطاعات أساسية قياسية ورافعات متعددة الارتفاع، مع أقصى ارتفاع داعم مجمع يصل إلى 9.9 متر. يمكن للمقاولين الجمع بين الأجزاء المختلفة بحرية لتتناسب مع ارتفاع الصب الفعلي لمختلف المشاريع الهندسية بمرونة.

قائمة المعلمات التقنية الكاملة

• الحد الأقصى المسموح به لارتفاع صب الخرسانة: 8.8 م
• الحد الأقصى للضغط الجانبي للخرسانة: ≥70 ميجا باسكال
• الحد الأقصى لتباعد التخطيط بين إطارات الدعم المجاورة: .80.8 م
• الحد الأقصى لمسافة التثبيت لأجزاء المرساة المدمجة: .30.3 م

ميزات المنتج الأساسية والمزايا التنافسية

• يتمتع إطار الدعم المعزز أحادي الجانب بصلابة متكاملة عالية جدًا، والتي تقيد بشكل فعال التحول الأفقي لألواح صب الخرسانة المرفقة وتتجنب تمامًا تسرب الملاط عند الحافة السفلية لشكل الجدار أثناء صب الخرسانة.
• تعتمد جميع المكونات الهيكلية مواصفات تصنيع موحدة موحدة، مما يوفر إمكانية تبادل عالمية قوية للاستبدال والتجميع في الموقع.
• تدعم أنواع أجزاء الإطار المتنوعة التركيبة الحرة العشوائية، مما يسمح بتعديل الارتفاع المرن لتلبية متطلبات ارتفاع بناء الجدار المتغير للمشاريع الهندسية المختلفة.
• يتم تبسيط عملية البناء في الموقع وتوفير الوقت، مما يقلل من استهلاك العمالة والمواد المساعدة بشكل كبير. لا يلزم سوى تدريب أساسي قصير لعمال البناء لإتقان عملية التجميع بأكملها.
• أداء أمان متميز مدعوم بهيكل إطار مقوى وصلب. يمكن توصيل إطارات متعددة في وحدة متكاملة من خلال توصيل التركيبات لتعزيز الاستقرار العام والقضاء على مخاطر الانهيار أثناء الصب.
• تأثير مستقر لمراقبة جودة البناء. بعد تركيب الإطار الكامل، يتم حجز مساحة تشغيل واسعة بين الدعامات، مما يمكن العمال من المشي بحرية لإجراء فحص شامل للجودة الخفية ومخاطر السلامة قبل صب الخرسانة.

دليل التجميع والبناء في الموقع خطوة بخطوة

1. قم بحساب ارتفاع صب الجدار المستهدف وفقًا لرسومات البناء، ثم حدد قطاعات القاعدة القياسية المطابقة ورافعات التمديد المقابلة، وقم بتصنيف جميع مكونات الإطار والمثبتات المدمجة وملحقات التوصيل للتحضير.
2. قم بتركيب أجزاء التثبيت المدمجة على لوح الأساس مقدمًا وفقًا لمعيار التباعد الأقصى البالغ 0.3 متر، وتأكد من التثبيت الثابت لتحمل الحمل الجانبي لإطار الدعم أحادي الجانب بالكامل.
3. قم بتجميع الأجزاء القياسية ورافعات الامتداد للوصول إلى ارتفاع الدعم المطلوب، وتثبيت الجزء السفلي من كل إطار على مثبتات مدفونة مسبقًا، والتحكم في الفاصل الزمني للتخطيط بين كل إطار في حدود 0.8 متر.
4. يتم تثبيت ألواح نظام صب الخرسانة على الجدار على الجانب الأمامي من إطار الدعم أحادي الجانب، ويتم قفل الألواح بإحكام باستخدام أدوات التثبيت المطابقة لمنع الإزاحة وتسرب الملاط السفلي.
5. قم بتوصيل الإطارات المجاورة أحادية الجانب بأجهزة الربط لتشكيل نظام دعم متكامل؛ التعاون مع نظام الدعم المعياري للتعزيز الإضافي إذا كانت هناك حاجة إلى ثبات إضافي للجدران العالية التي يقترب ارتفاعها من 8.8 متر.
6. قم بالمشي عبر قناة الفحص المحجوزة بين الإطارات للتحقق من عمودي الإطار وثبات المرساة وضيق اللوحة، والتخلص من المشاكل الخفية المحتملة المتعلقة بالسلامة والجودة قبل صب الخرسانة.
7. صب الخرسانة بالكامل تحت الحد الأقصى لتحمل الضغط الجانبي 70MPa للإطار؛ بعد المعالجة الكاملة للخرسانة، قم بتفكيك جميع المكونات بترتيب التثبيت العكسي، وتنظيف الإطارات وتخزينها للاستخدام المتكرر كقوالب صب قابلة لإعادة الاستخدام.

سيناريوهات التطبيق الرئيسية والمجالات الهندسية

يعتبر نموذج دعم الجدار أحادي الجانب المقوى المضاد للانتفاخ مكونًا خاصًا فريدًا من حلول صب الخرسانة المتكاملة، ويتم تطبيقه على نطاق واسع في إنشاء البنية التحتية البلدية وتحت الأرض والهيدروليكية:

• مشاريع البناء تحت الأرض: الجدران الاستنادية الخارجية للطابق السفلي للمباني السكنية والتجارية الشاهقة، وجدران مواقف السيارات تحت الأرض
• مرافق معالجة مياه الصرف الصحي: جدران خزان المياه، والجدران الجانبية لخزان الترسيب، وصب الخرسانة من جانب واحد لحوض الصرف الصحي
