قالب صب الجدار بقص الإطار الفولاذي مقاس 120

قالب صب الجدار بقص الإطار الفولاذي مقاس 120 | حلول صب الخرسانة الكاملة

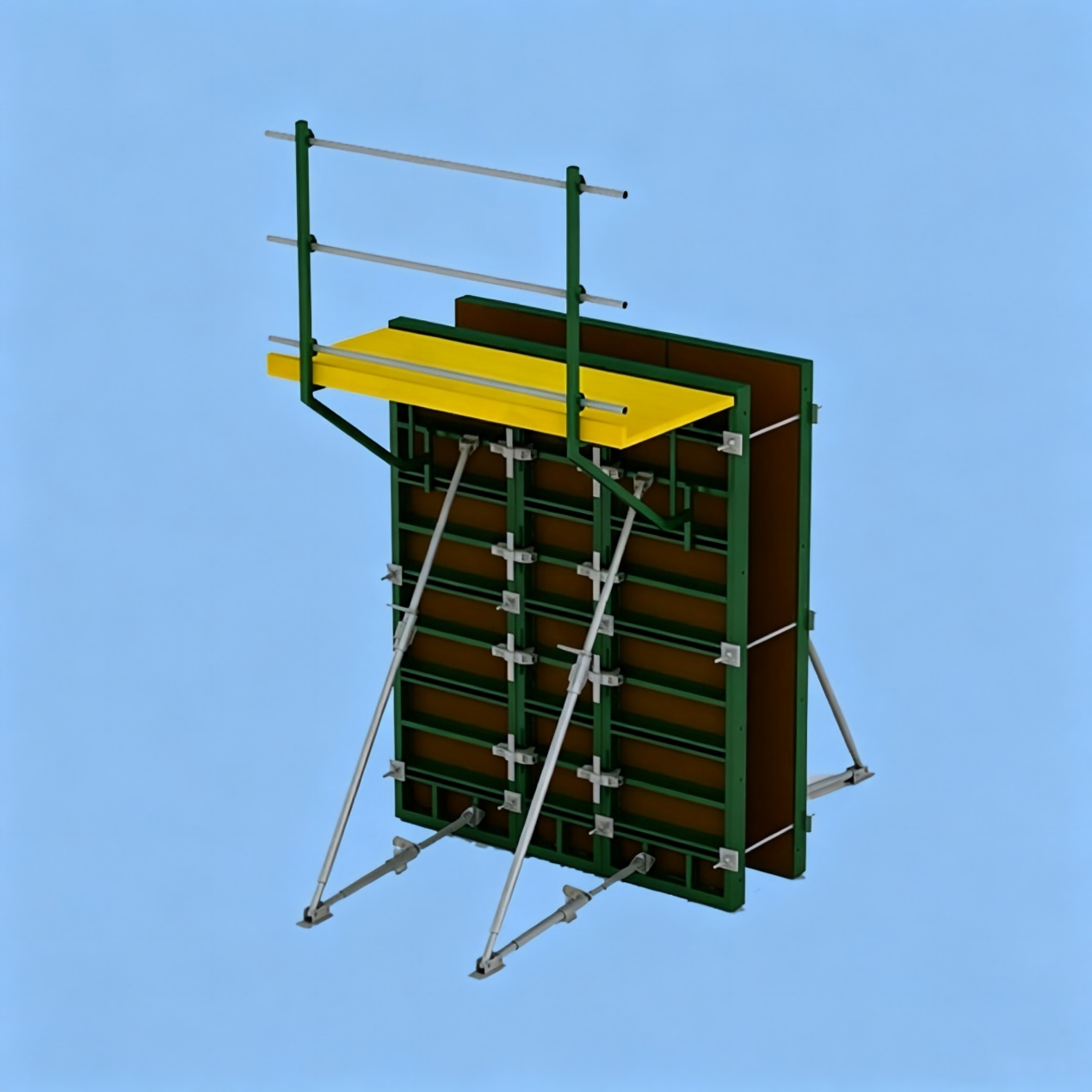

صُمم خصيصًا لأعمال صب خرسانة جدران القص، قالب صب جدران القص ذو الإطار الفولاذي مقاس 120 عبارة عن قالب صب الخرسانة متعدد الاستخدامات وقابل للتعديل ضمن مجموعة كاملة من حلول صب الخرسانة. يتطابق قالب الخشب الرقائقي ذو الإطار الفولاذي من سلسلة 120A و120B بشكل مثالي مع نظام قوالب صب الخرسانة الناضج، ويدعم مجموعة قوالب صب الأعمدة ونظام الدعم المعياري الإضافي لتقديم حلول صب جدران مستقرة لجميع المباني الشاهقة والبلدية. باعتبارها قوالب صب قوية قابلة لإعادة الاستخدام يمكنها التنسيق مع أقواس دعم أحادية الجانب وأنظمة إطار التسلق، تقدم مجموعتان فرعيتان متميزتان مخططات مختلفة لتخطيط قضبان الربط لتلبية المتطلبات الفنية المختلفة لبناء الجدران في الموقع.

يشتمل خط الإنتاج هذا على مواصفتين أساسيتين: سلسلة 120A وسلسلة 120B من قوالب الخشب الرقائقي ذات الإطار الفولاذي. يتم حجز حدود الإطار الفولاذي 120A بدون فتحات لقضبان الربط، ويتم ترتيب قضبان الربط من خلال أنابيب مربعة مثبتة عند فجوات ربط اللوحة. تأتي سلسلة 120B مع فتحات قضبان ربط مسبقة الصنع على حافة الإطار الفولاذي، مما يسمح بالتركيب المباشر لقضبان الربط على حدود الإطار. تم تطوير كل من قوالب الخشب الرقائقي ذات الإطار الفولاذي من سلسلة A وB خصيصًا لمشاريع صب جدران القص العمودية، ويمكن مطابقتها مع أقواس دعم أحادية الجانب وأنظمة إطار التسلق لبناء جدران شاهقة متكاملة.

ميزات المنتج الأساسية والمزايا الهيكلية الفريدة

• يتم تجميع قالب صب الخشب الرقائقي ذو الإطار الفولاذي بالكامل مع ألواح خشب رقائقي مقاومة للتآكل بسمك 18 مم وإطارات فولاذية مجوفة رقيقة الجدار مخصصة، تجمع بين هيكل الدعم المعدني الصلب وسطح تشكيل الخرسانة الأملس.
• تصميم معياري عالي الجودة يوفر أداء ربط مرن. يمكن للمقاولين تثبيت العوارض الخشبية بين طبقات الألواح لتعويض أبعاد الجدار غير القياسية بدون قوالب خاصة مصنوعة حسب الطلب.
• يتميز الإطار الفولاذي المجوف بقوة هيكلية عالية وتصميم محسّن لنقل القوة. يمكن لشكل جدار الإطار الفولاذي أن يقاوم الضغط الجانبي للخرسانة حتى 60 كيلو نيوتن لكل متر مربع، في حين أن أجزاء شكل عمود الإطار الفولاذي المطابقة تتحمل أقصى ضغط جانبي يبلغ 80 كيلو نيوتن لكل متر مربع.
• تم تجهيز مشابك القفل القياسية العالمية كملحقات قياسية، مما يحقق الربط السريع والتثبيت المحكم بين الألواح المتجاورة لتجنب تسرب الخرسانة أثناء الصب.
• يتم وضع شقوق رفع محفوظة في جميع زوايا القالب، مما يساعد العمال في تحديد الموضع الدقيق قبل الصب والتجريد بسهولة بعد معالجة الخرسانة دون الإضرار بأسطح الجدران النهائية.
• يتم تثبيت ألواح الخشب الرقائقي على إطارات فولاذية مجوفة عبر براغي مثبتة من الجانب الخلفي للقالب. تتجنب طريقة التوصيل هذه المسافات البادئة للبراغي على سطح التلامس الخرساني وتوفر تأثيرًا موحدًا وسلسًا للجدار.
• يدعم نظام القالب الكامل الملحقات المساعدة المطابقة الوفيرة، مما يتيح الجمع الحر للألواح وفقًا لرسومات البناء. يمكن للمهندسين تصميم مخططات تخطيط مرنة لتناسب هياكل جدران القص البسيطة والمعقدة للمشاريع المختلفة.

الفرق بين قوالب سلسلة 120A وسلسلة 120B

خطوات عملية التجميع والتفكيك القياسية

1. حدد قوالب الإطار الفولاذي من سلسلة 120A أو 120B المقابلة بناءً على متطلبات تخطيط قضيب ربط البناء، وتحقق من سلامة سطح الخشب الرقائقي وحالة تشوه الإطار الفولاذي قبل التجميع.
2. ترتيب ألواح القالب على طول تقوية جدار القص؛ أدخل عوارض خشبية بين الألواح إذا كانت هناك حاجة إلى تعويض عرض الجدار غير القياسي، وقم بمحاذاة جميع حواف اللوحة بدقة.
3. قم بترتيب قضبان الربط وفقًا لخصائص السلسلة: استخدم أنابيب الربط المربعة لقوالب 120A، أو قم بتثبيت قضبان الربط مباشرة عبر فتحات الإطار المحجوزة لقوالب 120B.
4. قفل جميع وصلات الألواح بمشابك خاصة قياسية لضمان الاتصال المحكم والفجوات المقاومة للطين؛ قم بتركيب قنوات فولاذية خارج الإطارات الفولاذية لتعزيز مقاومة الضغط الجانبي.
5. التعاون مع نظام الدعم المعياري لتعيين إطارات الدعم الخارجية، وربط مجموعة قوالب جدار القص بالكامل بإطار التسلق أو الدعامة أحادية الجانب كما هو مطلوب في رسومات البناء.
6. قم بإجراء فحص ما قبل الصب، وتحقق من ثبات الإطار وقدرة تحمل الضغط الجانبي لتلبية متطلبات الحمل القياسية البالغة 60 كيلو نيوتن/متر مربع لقوالب صب الخرسانة الجدارية.
7. بعد أن تصل الخرسانة إلى قوة المعالجة الكاملة، استخدم شقوق الزاوية لفصل الألواح بلطف، وقم بإزالة المشابك وقضبان الربط أولاً ثم قم بتفكيك جميع القوالب بترتيب التثبيت العكسي.
8. قم بتنظيف الأسمنت المتبقي على الإطارات الفولاذية وألواح الخشب الرقائقي بالكامل، وقم بتخزينه جافًا ومرتبًا من أجل الدوران المتكرر كقوالب متينة قابلة لإعادة الاستخدام.

سيناريوهات التطبيق الرئيسية ومجالات البناء

يعد قالب صب الجدار بقص الإطار الفولاذي مقاس 120 مكونًا أساسيًا لا غنى عنه في حلول صب الخرسانة المتكاملة، والذي يتوافق على نطاق واسع مع نظام الدعم المعياري لمشاريع البناء المختلفة:

• المباني السكنية الشاهقة: أعمال صب الخرسانة للهيكل الرئيسي لجدار القص القياسي
• أبراج المكاتب التجارية: أنظمة جدران القص المستمرة الكبيرة للهياكل الرئيسية الشاهقة
• مشاريع تحت الأرض البلدية: جدران القص الخارجية في الطابق السفلي متطابقة مع أقواس دعم أحادية الجانب
• بناء قالب التسلق الشاهق: التعاون مع أنظمة إطار التسلق لصب الجدار العالي جدًا لمرة واحدة
• مشاريع البناء الشاملة: التكامل مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة لإكمال بناء الصب المتكامل لعمود الجدار

الفوائد الاقتصادية والإنشائية الأساسية للمقاولين

• خفض تكلفة الشراء على المدى الطويل: باعتبارها قوالب صب الخرسانة شديدة التحمل وقابلة لإعادة الاستخدام، فإن هيكل الإطار الفولاذي المتكامل يقاوم التشوه بعد عشرات دورات البناء، مما يقلل من نفقات استبدال القالب المتكرر.
• التكيف المرن للحجم: تعمل سلسلتان بالإضافة إلى طريقة تعبئة الألواح الخشبية على تجنب إنتاج قوالب مخصصة باهظة الثمن لأبعاد جدران القص غير القياسية.
• تحسين كفاءة البناء: تعمل المشابك القياسية وفتحات الرفع المحجوزة على تقليل وقت التجميع والتشكيل إلى حد كبير، مما يقلل من تكلفة العمالة في الموقع.
• جودة تشكيل الخرسانة الفائقة: تحافظ الوصلة اللولبية المثبتة في الخلف على سطح الصب مسطحًا، مما يمنع أعمال التجصيص والتلميع الثانوية بعد التجريد.
• خيارات تخطيط قضيب الربط المزدوج: تصميمان 120A و120B يلبيان المعايير الفنية المختلفة للبناء، مما يحسن قدرة المشروع على التكيف مع قوالب صب الخرسانة القابلة للتعديل هذه.
• توافق قوي مع النظام: يتم دمجه بحرية مع نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة ونظام الدعم المعياري لتشكيل مجموعة كاملة من حلول صب أعمدة الحائط.
• أداء أمان موثوق: إطار فولاذي مجوف يتحمل ضغطًا جانبيًا يصل إلى 60KN/㎡، مما يمنع بشكل فعال انتفاخ القالب وتسرب الملاط أثناء صب الخرسانة الجماعية.
• خيار البناء الصديق للبيئة: تعمل الألواح المعيارية عالية الجودة على تقليل النفايات في الموقع، بما يتوافق مع المعايير الدولية لتقييم المباني الخضراء.

مراقبة جودة المنتج ومعايير أداء التحميل

إن عملية التصنيع الكاملة لقالب صب الجدار بقص الإطار الفولاذي مقاس 120 تتبع بدقة مواصفات صناعة قوالب البناء الدولية. يتم تصنيع الإطارات الفولاذية المجوفة بألواح فولاذية سميكة لتحقيق أداء ميكانيكي مستقر، كما أن ألواح الخشب الرقائقي المقاومة للاهتراء مقاس 18 مم تجتاز فحص مقاومة الماء ومقاومة التآكل السطحي. تخضع كل دفعة من القوالب الجاهزة القابلة للتعديل لاختبار حمل الضغط الجانبي المستقل للتأكد من أن قالب الجدار يصل إلى 60 كيلو نيوتن / متر مربع ويصل قالب العمود المطابق إلى حد تحمل 80 كيلو نيوتن / متر مربع، مما يلبي تمامًا متطلبات السلامة لمشاريع بناء جدران القص العالمية. تعتمد جميع المشابك وأنابيب الربط المربعة وملحقات قضبان الربط أحجامًا قياسية موحدة لتحقيق المطابقة السلسة داخل نظام حلول صب الخرسانة بالكامل، ويمكن خلط كل من سلسلتي 120A و120B للتخطيط المشترك في مواقع البناء.

حلول التخصيص للطلبات الهندسية الخاصة

نحن نقدم خدمات التخصيص المستهدفة التي تغطي جميع سلاسل حلول صب الخرسانة. يمكن للعملاء ضبط الوضع المركب المطابق لنظام قوالب صب الخرسانة للجدار ومجموعة قوالب صب الأعمدة، أو تخصيص ألواح قوالب الإطار الفولاذية العريضة جدًا أو العالية جدًا لهياكل جدران القص الكبيرة جدًا، أو تحسين مخطط التجميع باستخدام نظام الدعم المعياري استنادًا إلى الرسومات الهيكلية للبناء. في حين أن المواصفات القياسية 120A و120B تغطي معظم مشاريع جدران القص العادية، يمكن تخصيص أحجام الإطارات الفولاذية الخاصة غير القياسية للتصميمات المعمارية الفريدة، ولا تزال جميع مكونات القالب المخصصة تحافظ على قابلية إعادة الاستخدام المتميزة كقوالب صب قياسية قابلة لإعادة الاستخدام.

الإنتاج القياسي وسير عمل فحص مراقبة الجودة متعدد المراحل

1. فحص المواد الخام: اختبار قوة الشد للوحة الفولاذية وسمك الخشب الرقائقي، وأداء السطح المقاوم للماء للتخلص من المواد الخام غير المؤهلة.
2. معالجة الإطارات الفولاذية المجوفة: قطع الألواح الفولاذية وثنيها ولحامها في هياكل الإطارات المجوفة، وتلميع جميع وصلات اللحام لإزالة الحواف الحادة ونقاط الضغط.
3. معالجة مختلفة لفتحات الإطار: ثقب ثقوب قضيب الربط على إطارات 120B، وحجز الحدود الفارغة وإنتاج أنابيب مربعة الربط مطابقة لسلسلة 120A.
4. تجميع اللوحة: قم بتثبيت الخشب الرقائقي مقاس 18 مم على إطارات فولاذية باستخدام براغي مثبتة في الخلف لحماية سطح التلامس الخرساني الأملس.
5. إنتاج الأجزاء المساعدة: تصنيع مشابك قفل قياسية، وشقوق نقب، وربط الأنابيب المربعة من خلال عملية ختم دقيقة.
6. اختبار محاكاة الحمل: قم بتجميع مجموعات القوالب الكاملة لاختبار أقصى قدرة تحمل للضغط الجانبي للجدار وألواح الأعمدة المطابقة بشكل منفصل.
7. فرز المنتجات النهائية وتعبئتها: تصنيف القوالب 120A و120B بشكل منفصل، وفحص استواء الربط وجودة السطح قبل تسليم العبوة.

تعليقات العملاء الحقيقية وحالات المشروع في الموقع

شارك مقاولو البناء العالميون في المباني الشاهقة الذين اعتمدوا قالب صب الجدار بقص الإطار الفولاذي بحجم 120 تقييمًا عمليًا فيما يتعلق بحلول قوالب صب الخرسانة المنهجية لدينا:

• مقاول بناء سكني: توفر قوالب صب الخرسانة القابلة للتعديل هذه خيارين لتخطيط قضبان الربط 120A و120B، مما يتوافق تمامًا مع نظام الدعم المعياري الخاص بنا. توفر طريقة تعبئة الألواح الخشبية الكثير من تكلفة القالب المخصص لعرض جدران القص غير المنتظمة.
• شركة بناء الطابق السفلي البلدية: لقد قمنا بمطابقة قالب جدار القص ذو الإطار الفولاذي مع نظام صب الخرسانة الجداري وأقواس الدعم أحادية الجانب لمشاريع الجدران الخارجية تحت الأرض؛ مقاومة الضغط الجانبي العالية تتجنب تمامًا انتفاخ القالب أثناء الصب المستمر.
• فريق بناء قوالب التسلق الشاهقة: يمكن دمج هذه القوالب القابلة لإعادة الاستخدام بشكل ثابت مع أنظمة إطار التسلق لبناء جدران عالية للغاية، كما أن سطح الخشب الرقائقي الناعم يقطع عمالة ما بعد المعالجة بشكل كبير في كل دورة دوران.

الأسئلة الشائعة | الأسئلة المتداولة

س 1: ما هي الاختلافات الأساسية بين قوالب جدار القص ذات الإطار الفولاذي من سلسلة 120A وسلسلة 120B؟

A1: سلسلة 120A لا تحتوي على فتحات لقضبان الربط على حدود الإطار، ويتم تثبيت قضبان الربط من خلال أنابيب مربعة عند فجوات ربط اللوحة؛ تحتفظ سلسلة 120B بفتحات قضبان الربط على حواف الإطار الفولاذي، ويمكن تركيب قضبان الربط مباشرة على حدود الإطار لتجميع أسرع.

Q2: ما هي قدرة تحمل الضغط الجانبي لقالب جدار الإطار الفولاذي وقالب العمود الداعم؟

A2: يمكن لقالب جدار القص ذو الإطار الفولاذي أن يتحمل ضغطًا جانبيًا للخرسانة يصل إلى 60 كيلو نيوتن لكل متر مربع، بينما يدعم قالب عمود الإطار الفولاذي المطابق الحد الأقصى للضغط الجانبي 80 كيلو نيوتن لكل متر مربع، وهو مناسب لصب الخرسانة بكميات كبيرة.

Q3: هل يمكن لقالب الإطار الفولاذي بحجم 120 أن يتعاون مع أقواس الدعم أحادية الجانب وأنظمة إطار التسلق؟

ج3: نعم. يمكن مطابقة كل من قوالب السلسلة 120A و120B بشكل مثالي مع أقواس الدعم أحادية الجانب وأنظمة إطار التسلق، مما يشكل حلول كاملة لصب جدران القص الشاهقة وتحت الأرض ضمن حلول صب الخرسانة الخاصة بنا.

س 4: كيفية التعامل مع أحجام عرض جدار القص غير القياسية في مواقع البناء؟

ج4: يمكن للمقاولين تثبيت العوارض الخشبية بين فجوات الربط في قوالب الإطار الفولاذي من سلسلة 120 لتعويض الأبعاد غير القياسية، دون طلب ألواح صب الخرسانة المخصصة الإضافية.

س 5: كم مرة يمكن إعادة استخدام قالب جدار القص ذو الإطار الفولاذي كقوالب صب قابلة لإعادة الاستخدام؟

ج5: مع التنظيف المنتظم والتخزين المناسب بعد كل دورة بناء، يمكن لهيكل الإطار الفولاذي المجوف أن يحافظ على أداء مستقر لعشرات دورات الدوران، مما يقلل بشكل فعال من متوسط ​​تكلفة الاستهلاك لمشاريع البناء الخاصة بك.
