قالب تشكيل الجدار الخارجي بإطار فولاذي مجلفن 120

قالب تشكيل الجدار الخارجي بإطار فولاذي مجلفن 120 | حلول صب الخرسانة الخرسانية الموثوقة

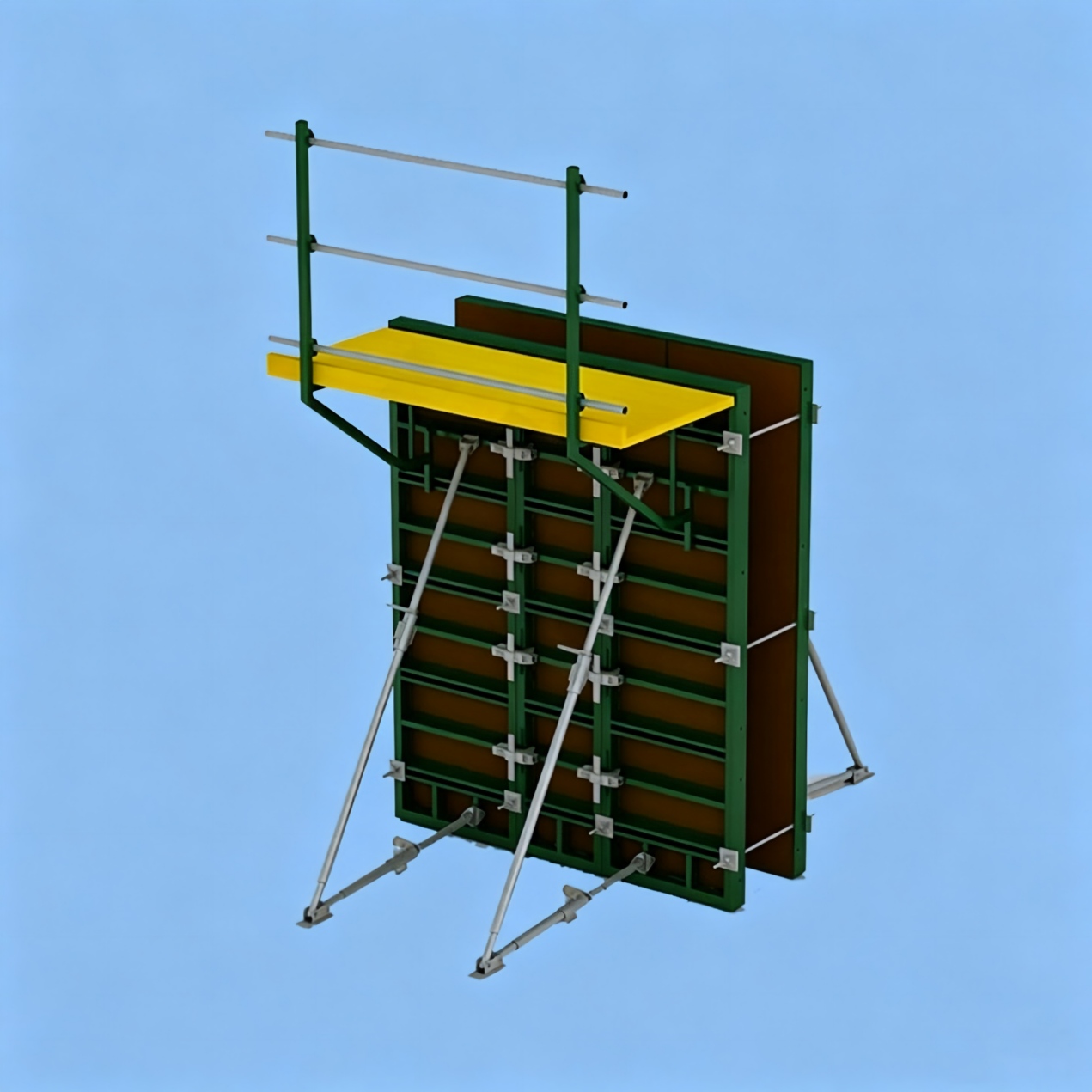

تم تطوير قالب تشكيل الجدار الخارجي ذو الإطار الفولاذي المجلفن 120 خصيصًا لمشاريع تشكيل خرسانة الجدران الخارجية، بمثابة قالب صب الخرسانة المتميز القابل للتعديل ضمن خطنا الكامل من حلول صب الخرسانة. تتكامل مجموعة الألواح الفولاذية المجلفنة بالغمس على الساخن بسلاسة مع نظام صب الخرسانة الكامل للجدار، ودعم مجموعة قوالب صب الأعمدة والاقتران مع نظام الدعم المعياري لبناء إطارات صب الجدران الخارجية المستقرة للإنشاءات الشاهقة وتحت الأرض والبلديات. باعتبارها قوالب صب الخرسانة طويلة الأمد القابلة لإعادة الاستخدام مقسمة إلى نموذجين فرعيين منفصلين 120A و120B مع هياكل تركيب مختلفة لقضبان الربط، يمكن مطابقة قالب الإطار الفولاذي المجلفن هذا مع أقواس دعم أحادية الجانب وأنظمة إطار التسلق، مما يوسع بشكل كبير قابليته للاستخدام في جميع ظروف إنشاء الجدران الخارجية.

ينقسم قالب تشكيل الجدار الخارجي هذا إلى اثنين من المواصفات الأساسية: قوالب الخشب الرقائقي ذات الإطار الفولاذي المجلفن 120A و120B، والتي يكمن اختلافها الأكبر في تخطيط فتحة قضيب الربط على حدود الإطار. لا يحتوي متغير 120A على فتحات قضيب ربط مسبقة الصنع على حواف إطاره الفولاذي؛ يقوم القائمون على التركيب بتشغيل قضبان ربط من خلال أنابيب مربعة مرتبة عند فجوات ربط اللوحة من أجل التثبيت. تحتفظ سلسلة 120B بفتحات قضبان ربط مخصصة مباشرة على حدود الإطار، مما يسمح بتركيب قضبان الربط على حواف الإطار بدون أنابيب مربعة مساعدة إضافية. تم تصميم كل من قوالب الخشب الرقائقي ذات الإطار الفولاذي المجلفن 120A و120B بشكل أساسي لصب الخرسانة على الجدران العمودية، وهي تدعم البناء المدمج مع حوامل الجدار أحادية الجانب وأنظمة صب الخرسانة المتسلقة في مواقع البناء.

ميزات المنتج الرئيسية والمزايا التنافسية الفريدة

• يجمع قالب تشكيل الخشب الرقائقي ذو الإطار الفولاذي المجلفن بين ألواح الخشب الرقائقي ذات البناء بسمك 18 مم وإطارات فولاذية مجوفة مخصصة تمت معالجتها بمعالجة مجلفنة كاملة ضد الصدأ، ودمج هيكل محمل معدني صلب وسطح تشكيل خرساني أملس كوحدة واحدة كاملة.
• يتبع كل مكون معايير صناعية موحدة للربط المرن في الموقع. يمكن لفرق البناء تثبيت العوارض الخشبية بين الألواح المتجاورة لملء فجوات الأبعاد وتلبية متطلبات عرض الجدار غير القياسية بدون ألواح مصبوبة خصيصًا.
• يعتمد الإطار الفولاذي المجوف تصميمًا محسنًا لنقل القوة مع قوة هيكلية متميزة. يمكن لألواح تشكيل الجدران المجلفنة أن تتحمل الضغط الجانبي الخرساني الذي يصل إلى 60 كيلو نيوتن لكل متر مربع، في حين أن ألواح تشكيل عمود الإطار الفولاذي المطابقة تتمتع بقدرة تحمل ضغط جانبي قصوى تصل إلى 80 كيلو نيوتن لكل متر مربع أثناء عمليات الصب.
• تعمل المشابك القياسية العالمية المطابقة على تبسيط إجراءات التجميع وقفل جميع وصلات اللوحة بإحكام لمنع تسرب الملاط تحت الدفع الجانبي للخرسانة.
• يتم حجز فتحات رفع خاصة في جميع الزوايا الأربع لكل لوحة قالب، مما يتيح تحديد الموضع بدقة قبل الصب والتجريد بسهولة بعد معالجة الخرسانة دون خدش أسطح الجدران النهائية.
• تقوم أدوات التثبيت بتوصيل الإطارات الفولاذية المجلفنة وألواح الخشب الرقائقي من الجانب الخلفي للقالب، مما يزيل المسافات البادئة للبراغي على سطح الصب الأمامي ويوفر تأثيرًا سلسًا وموحدًا لتشطيب الجدار الخارجي الخرساني.
• يتميز قالب تشكيل الجدار الخارجي هذا بنظام دعم كامل مع الأجهزة والإكسسوارات المطابقة الوفيرة. يمكن للبنائين الجمع بحرية بين أحجام الألواح المختلفة وفقًا لمخططات البناء للعمل على مخططات تخطيط مرنة لمختلف مشاريع هندسة الجدران الخارجية.

التمييز الهيكلي بين السلسلة المجلفنة 120A و120B

إجراءات عملية التجميع والتشكيل الكاملة

1. حدد إما ألواح قوالب الجدران الخارجية المجلفنة 120A أو 120B بناءً على تصميم تخطيط قضيب ربط المشروع، وقم بإعداد مشابك القفل القياسية، وتركيبات التوصيل والعوارض الخشبية لتعديل الحجم غير القياسي.
2. قم بترتيب ألواح القالب المجلفنة على طول تقوية الفولاذ للجدار الخارجي، وأدخل عوارض خشبية بين الألواح إذا كان عرض الجدار يقع خارج الأبعاد القياسية، وقم بمحاذاة جميع حواف اللوحة للحفاظ على اتساق فجوات الربط.
3. التثبيت الكامل لقضيب الربط يتبع مواصفات السلسلة: نشر أنابيب مربعة مشتركة للوحات 120A، وتشغيل قضبان الربط مباشرة من خلال فتحات الإطار المعدة مسبقًا للوحات 120B، ثم ربط جميع قضبان الربط بالتساوي لتجنب توزيع الضغط غير المتساوي.
4. قم بتأمين جميع وصلات ربط الألواح بمشابك قياسية لإيقاف تمدد الفجوة تحت الضغط الجانبي للخرسانة، وقم بتركيب حواجز فولاذية مجوفة على الجانب الخارجي من الإطارات المجلفنة لتعزيز الصلابة الهيكلية الشاملة.
5. قم بإعداد دعامة مساعدة عن طريق مطابقة نظام الدعم المعياري خارج إطار القالب؛ قم بتوصيل أقواس الدعم أحادية الجانب أو أنظمة إطار التسلق عند إنشاء جدران خارجية للطابق السفلي أو جدران خارجية شاهقة الارتفاع.
6. قم بإجراء فحص شامل لعمودية اللوحة وضيق المفاصل قبل صب الخرسانة، وتأكد من أن القالب يمكنه تحمل الضغط الجانبي 60KN/㎡ بأمان حسب المؤشر الفني المحدد.
7. بمجرد أن تصل الخرسانة إلى قوة المعالجة الكاملة، قم بفك جميع قضبان الربط وإزالة المشابك القياسية أولاً، ثم استخدم فتحات رفع الزاوية المحجوزة لفصل القوالب المجلفنة بلطف عن الجدران الخرسانية.
8. قم بإزالة بقايا الأسمنت من الإطارات الفولاذية المجلفنة وأسطح الخشب الرقائقي، وقم بتخزين جميع الألواح والملحقات في مناطق جافة جيدة التهوية لتجديدها بشكل متكرر كقوالب صب قابلة لإعادة الاستخدام على المدى الطويل.

سيناريوهات التطبيق الرئيسية والقطاعات الهندسية

يعمل قالب تشكيل الجدار الخارجي ذو الإطار الفولاذي المجلفن 120 كمكون أساسي لا غنى عنه في حلول صب الخرسانة المتكاملة، ويتعاون مع نظام الدعم المعياري لجميع أعمال بناء الجدران الخارجية:

• المباني التجارية والسكنية الشاهقة: تشكيل الخرسانة للجدران الخارجية لأبراج المكاتب والمجمعات السكنية ومراكز التسوق الكبيرة
• مشاريع البناء تحت الأرض: جدران خارجية مضادة للتسرب في الطابق السفلي تتوافق مع أنظمة دعامة أحادية الجانب
• بناء شاهق الارتفاع: صب الجدران الخارجية مقترنًا بأنظمة إطار التسلق الهيدروليكي للأبراج الشاهقة
• البنية التحتية العامة الكبيرة: الملاعب ومراكز المعارض وهياكل الجدران الخارجية لمراكز النقل
• الهندسة البيئية البلدية: الجدران الخارجية لخزان الصرف الصحي، مشاريع الجدران المضادة للتسرب في محطة مترو الأنفاق

فوائد اقتصادية وإنشائية عملية للمقاولين والمشترين بالجملة

• انخفاض تكلفة شراء المواد على المدى الطويل: كقوالب صب قابلة لإعادة الاستخدام متعددة الدورات، فإن الإطار الفولاذي المجلفن يقاوم الصدأ والتشوه بعد عشرات دورات البناء، مما يقلل من نفقات استبدال القالب الجديد المتكرر.
• خيارات هيكلية مزدوجة للبناء المرن: تغطي سلسلتا 120A و120B عادات تخطيط مختلفة لقضبان الربط، وتتكيف مع معايير تشغيل البناء الإقليمية المختلفة في الموقع.
• خفض نفقات العمالة بعد المعالجة: التثبيت اللولبي المثبت في الخلف يحافظ على سطح الصب الأمامي سلسًا، ويزيل أعمال التجصيص الإضافية والتلميع والإصلاح بعد تجريد القالب.
• التوافق القوي مع الأنظمة المتقاطعة: يمكن دمجها بحرية مع نظام صب الخرسانة للجدار ومجموعة قوالب صب الأعمدة ونظام الدعم المعياري لتشكيل حلول صب الجدران الخارجية المتكاملة لعمود الجدار.
• أداء حمل أمان موثوق: يتحمل قالب تشكيل الجدار ضغطًا جانبيًا يبلغ 60KN/㎡ بينما تدعم ألواح الأعمدة المطابقة ما يصل إلى 80KN/㎡، مما يمنع بشكل فعال انتفاخ القالب أثناء صب الخرسانة بكميات كبيرة.
• تصميم القالب الموفر للعمالة: تعمل فتحات الرفع المدمجة في كل زاوية على تقليل كثافة العمل اليدوي وتجنب تلف السطح عند فصل القوالب عن الجدران الخرسانية المعالجة.
• حل بناء صديق للبيئة: تعمل الألواح المعيارية عالية الجودة على تقليل النفايات في الموقع، وتلبية المعايير الدولية لتقييم المباني الخضراء.
• أداء فائق ضد الصدأ: إطار فولاذي مجلفن بالكامل يتكيف مع بيئات البناء الخارجية الرطبة، مما يطيل عمر الخدمة الكامل لهذه القوالب القابلة للتعديل.

فحص الجودة ومعايير الامتثال للصناعة العالمية

يتوافق سير العمل الكامل لتصنيع قالب تشكيل الجدار الخارجي ذو الإطار الفولاذي المجلفن 120 بشكل صارم مع معايير صناعة قوالب البناء الدولية. تخضع الإطارات الفولاذية المجوفة لمعالجة كاملة مضادة للتآكل مجلفنة بالغمس الساخن لتعزيز مقاومة الصدأ لبيئات بناء الجدران الخارجية الخارجية. تمر ألواح الخشب الرقائقي المقاومة للاهتراء مقاس 18 مم بمقاومة صارمة للماء وفحص تسطيح السطح قبل التجميع. تؤكد اختبارات محاكاة أحمال المصنع أن قوالب تشكيل الجدران يمكنها تحمل الضغط الجانبي للخرسانة بمقدار 60 كيلو نيوتن/م2 وتصل ألواح الأعمدة المطابقة إلى حد الحمل البالغ 80 كيلو نيوتن/م2. تعتمد السلسلتان المجلفنتان أبعاد الربط الخارجية الموحدة، لذلك يمكن خلط الألواح 120A و120B ومطابقتها في الموقع، وتحقق جميع الملحقات الداعمة اتصالًا سلسًا مع مجموعة كاملة من حلول صب الخرسانة الخرسانية بما في ذلك نظام صب الخرسانة الجداري ومجموعة قوالب صب الأعمدة.

خدمات التخصيص للمتطلبات الهندسية الخاصة

نحن نقدم خدمات التخصيص المستهدفة التي تغطي جميع سلاسل حلول صب الخرسانة. يمكن للعملاء طلب قوالب إطار فولاذي مجلفن ذات عرض إضافي لهياكل الجدران الخارجية كبيرة الحجم، وضبط أوضاع تخطيط فتحة قضيب الربط لسلسلة 120A و120B وفقًا للرسومات الهيكلية للبناء، أو تحسين مخططات التجميع باستخدام نظام دعم معياري وأقواس إطار التسلق. تتوفر قوالب تشكيل مخصصة ذات حجم خاص لأقسام الجدران الخارجية المنحنية غير المنتظمة عند الطلب، وتحافظ جميع مكونات الإطار الفولاذي المجلفن المخصصة على إمكانية إعادة الاستخدام بشكل ممتاز كملحقات قوالب صب الخرسانة القياسية القابلة لإعادة الاستخدام.

الإنتاج الكامل وتدفق فحص مراقبة الجودة متعدد المراحل

1. فحص المواد الخام: اختبار قوة الشد للصفائح الفولاذية وسمك الخشب الرقائقي، والتخلص من المواد الخام غير المؤهلة التي تفشل في الصلابة ومعايير الأداء المقاومة للماء.
2. تشكيل وجلفنة الإطار الفولاذي المجوف: قطع وثني ولحام الألواح الفولاذية في هياكل الإطار المجوفة، وحفر فتحات قضبان الربط لإطارات سلسلة 120B، ثم إجراء معالجة كاملة مضادة للصدأ مجلفنة بالغمس الساخن.
3. تجميع لوحة القالب: قم بتثبيت الخشب الرقائقي مقاس 18 مم على إطارات فولاذية مجلفنة باستخدام براغي مثبتة في الخلف لضمان سطح صب أملس سليم بدون فجوات.
4. إنتاج الملحقات المساعدة: تصنيع مشابك القفل القياسية وفتحات رفع الزوايا والأنابيب المربعة المفصلية من خلال تقنية الختم واللحام الدقيقة.
5. اختبار محاكاة الحمل الكامل: قم بتجميع مجموعات القوالب الكاملة لاختبار أقصى قدرة تحمل للضغط الجانبي لألواح الجدران والأعمدة بشكل منفصل.
6. فرز المنتجات النهائية: تصنيف ألواح القوالب المجلفنة 120A و120B، وفحص استواء الربط، وسلامة الطلاء المجلفن، وصلابة الإطار قبل التعبئة والشحن.

تعليقات العملاء الأصلية والحالات الهندسية في الموقع

شارك مقاولو بناء الجدران الخارجية العالميون التقييمات العملية لحلول قوالب صب الخرسانة المنهجية لدينا بعد استخدام قالب تشكيل الجدار الخارجي ذو الإطار الفولاذي المجلفن 120:

• مقاول المباني الشاهقة: تعمل هذه القوالب القابلة للتعديل ذات الإطارات المجلفنة بشكل مثالي مع نظام الدعم المعياري الخاص بنا، ويناسب نموذجان لتخطيط قضبان الربط جميع مشاريع الجدران الخارجية لدينا. يعمل ربط الأخشاب على حل معظم متطلبات عرض الجدار غير القياسية دون استخدام قوالب مخصصة باهظة الثمن.
• شركة هندسية تحت الأرض: قمنا بنشر قوالب مجلفنة 120A مع أقواس أحادية الجانب لجدران الطابق السفلي الخارجية المضادة للتسرب؛ تعمل مقاومة الضغط الجانبي العالية على إيقاف تسرب الملاط بشكل فعال عند وصلات الألواح أثناء صب الخرسانة بكميات كبيرة.
• فريق البناء البلدي: تظل هذه القوالب القابلة لإعادة الاستخدام ذات الطلاء المجلفن خالية من الصدأ حتى بعد الاستخدام طويل الأمد في مواقع البناء الرطبة في الهواء الطلق، كما أن سطح تشكيل الجدار الأملس يقلل بشكل كبير من تكلفة العمالة بعد التشطيب في كل مشروع.

الأسئلة الشائعة | الأسئلة المتداولة

س 1: ما هو الفرق الهيكلي الأساسي بين قوالب تشكيل الجدران الخارجية المجلفنة 120A و120B؟

A1: الإطارات المجلفنة من سلسلة 120A لا تحتوي على فتحات لقضبان الربط على الحدود؛ يتم تثبيت قضبان الربط من خلال أنابيب مربعة موضوعة عند طبقات ربط اللوحة. تحتفظ سلسلة 120B بفتحات قضبان الربط مباشرة على حواف الإطار المجلفن، مما يسمح بتثبيت قضبان الربط بدون ملحقات الأنابيب المربعة الإضافية.

Q2: ما هو الضغط الجانبي الذي يمكن أن يتحمله قالب تشكيل الجدار المجلفن وألواح الأعمدة المطابقة على التوالي؟

A2: قالب الجدار الخارجي المجلفن يقاوم الضغط الجانبي للخرسانة حتى 60 كيلو نيوتن لكل متر مربع، بينما يمكن لألواح أعمدة الإطار الفولاذي المجلفن الداعمة أن تتحمل ضغطًا جانبيًا يصل إلى 80 كيلو نيوتن لكل متر مربع كحد أقصى.

Q3: هل يمكن لقالب سلسلة 120 المجلفن أن يتعاون مع أقواس الدعم أحادية الجانب وأنظمة إطار التسلق؟

A3: نعم، كل من ألواح القوالب المجلفنة 120A و120B متوافقة تمامًا مع أقواس دعم الجدار أحادية الجانب وأنظمة إطار التسلق الهيدروليكي، مما يشكل حلول صب الجدران الخارجية الكاملة ضمن نظام حلول صب الخرسانة بالكامل.

س 4: كيفية ضبط القالب لأبعاد الجدار الخارجي غير القياسية في مواقع البناء؟

ج4: يمكن لعمال البناء تثبيت العوارض الخشبية بين لوحي القالب المجلفنين لملء فجوات العرض، والتي تغطي معظم أحجام الجدران المتوسطة غير القياسية دون إنتاج قوالب تشكيل مخصصة.

س 5: هل يمكن لقالب الجدار الخارجي ذو الإطار الفولاذي المجلفن أن يتطابق مع المنتجات الداعمة الأخرى مثل نظام صب الخرسانة الجداري ونظام الدعم المعياري؟

ج5: جميع ألواح القوالب المجلفنة والملحقات المطابقة تعتمد أبعادًا قياسية دولية موحدة، والتي يمكن مطابقتها بحرية مع نظام صب الخرسانة للجدار ومجموعة قوالب صب الأعمدة ونظام الدعم المعياري كحل كامل لقوالب صب الخرسانة القابلة للتعديل لجميع مشاريع إنشاء الجدران الخارجية.
