صندقة ناتئة أحادية الجانب (DP180) | قوالب صب الخرسانة متعددة الاستخدامات لتسلق المباني الشاهقة للبنية التحتية الكبيرة
تعتبر قوالب صب الخرسانة الكابولية أحادية الجانب (DP180) عبارة عن حل صب معياري خفيف الوزن ذو وجه واحد ينتمي إلى مجموعة منتجات قوالب التسلق الكاملة. وهي متوافقة تمامًا مع نظام سقالات التسلق، وقوالب صب الخرسانة ذاتية التسلق، وسقالات التسلق الهيدروليكية، ويمكن دمجها في نظام تسلق معياري كامل كقوالب صب اقتصادية عالية الارتفاع للهياكل الخرسانية العمودية الضخمة. تم تصميم هذه الدعامة الكابولية DP180 بدون اختراق قضبان ربط الجدار، حيث تنقل جميع الأحمال الجانبية الخرسانية إلى مثبتات مدمجة مسبقًا، مما يبسط إجراءات البناء للسدود وأرصفة الجسور والمحطات تحت الأرض وغيرها من مشاريع صب الجدار الواحد واسعة النطاق مع توفير أسطح خرسانية ناعمة خالية من العيوب بعد التجريد.
تم تصميم قوالب صب الخرسانة الكابولية أحادية الجانب DP180 هذه لأعمال البناء الخرسانية المتجانسة ذات المساحة الكبيرة، والتي تغطي سدود تخزين المياه وأرصفة جسور الطرق السريعة والسكك الحديدية وكتل تثبيت الجسور المدعومة بالكابلات والجدران الاستنادية المنحدرة وهياكل بطانة الأنفاق والجدران العمودية لمحطات الطاقة تحت الأرض. يعتمد نظام الحمل بالكامل على قطع التثبيت المدمجة والأقواس الكابولية لتحمل الدفع الجانبي الكامل للخرسانة الطازجة، مما يزيل الحاجة إلى قضبان ربط الجدار ودعامات تعزيز خارجية إضافية. يتميز النظام بسهولة التشغيل والتجميع السريع وانخفاض تكلفة البناء الإجمالية، ويترك أسطح الجدران الخرسانية الناعمة والخالية من العيوب دون أعمال إصلاح ثقب قضيب الربط.
المزايا الوظيفية الأساسية لقوالب صب الخرسانة الكابولية أحادية الجانب DP180
- يتم تحمل كل الضغط الجانبي الناتج عن الخرسانة المصبوبة بالكامل من خلال مكونات التثبيت المثبتة مسبقًا والمثبتة على الهيكل الأساسي. ليست هناك حاجة إلى قضبان ربط متقاطعة، مما يزيل فتحات قضبان الربط ويترك أسطح جدران خرسانية ناعمة وسليمة تمامًا مع الحد الأدنى من أعمال ما بعد التشطيب.
- يمكن نقل مجموعة اللوحة بأكملها مع أدوات التفريغ الخلفية الرئيسية إلى الخلف كوحدة متكاملة واحدة لإنشاء فجوة عمل مفتوحة، مما يسهل التنظيف الشامل للوح وربط حديد التسليح والتضمين المسبق لخط الأنابيب قبل دورة الصب التالية.
- يتم تركيب أحزمة توصيل أساسية مخصصة بين وحدات صب الخرسانة المنفصلة لقفل جميع الألواح على مستوى أفقي مستقيم وموحد، مما يؤدي بشكل فعال إلى تجنب أسطح الجدران غير المستوية وإزاحات الخطوات عند وصلات الربط أثناء صب الخرسانة الشامل المستمر.
- تعتمد جميع قضبان التوصيل ومثبتات القفل وأجزاء التركيب المساعدة معايير معيارية صناعية موحدة، مع إمكانية تبديل ممتازة لتتناسب مع كل مكون داخل نظام سقالة التسلق ونظام التسلق المعياري.
- تم تجهيز كل مجموعة من أجهزة الضبط الدقيقة الدقيقة المدمجة لدفع الألواح بإحكام ضد طبقات التسليح، مما يمنع بشكل فعال تسرب الملاط وخلع الارتفاع عند طبقات الألواح أثناء وضع الخرسانة.
- تدعم وحدة لوحة النموذج الإزاحة الأفقية والرأسية المستقلة بالنسبة لإطار الدعم الكابولي، مما يوفر موضعًا مرنًا للتكيف مع الخطوط الهيكلية غير المنتظمة والمنحنية ذات الشكل الخاص لمختلف مشاريع البنية التحتية.
أكمل خطوات تشغيل التثبيت والتداول في الموقع
- قم بوضع علامات على مواضع التثبيت وفقًا لرسومات البناء الهيكلي وقم بتثبيت أجزاء التثبيت المدمجة بقوة على الهيكل الخرساني الأساسي، مما يضمن قدرة تحمل كافية لتحمل الحمولة الكاملة لقوالب صب الخرسانة الكابولية أحادية الجانب DP180.
- قم بتركيب إطار دعم الكابولي DP180 على قواعد التثبيت المدمجة وقم بقفل جميع مثبتات التوصيل بإحكام. قم بربط إطارات الكابول المتعددة معًا إذا كانت هناك حاجة إلى أقسام حائط طويلة متواصلة، وقم بتوصيل نظام سقالة التسلق المطابق لنقل الطبقة الرأسية عند إنشاء هياكل عمودية عالية.
- قم بتجميع ألواح النموذج والقواطع الخلفية الرئيسية أعلى الأقواس الكابولية، ثم قم بتركيب أحزمة التوصيل الأساسية بين وحدات الألواح المتجاورة لمحاذاة جميع القوالب في سطح أفقي واحد مستقيم.
- قم بتشغيل آليات الضبط الدقيق المدمجة لضبط إحكام اللوحة مقابل حديد التسليح، وإغلاق جميع الفجوات الصغيرة لمنع تسرب الملاط وتشكل خطوة مشتركة أثناء الصب.
- إجراء فحص كامل لتخطيط القضبان الفولاذية، وتضمين خطوط الأنابيب وحالة ختم القوالب؛ يمكن أن يتعاون نموذج DP180 هذا مع قوالب صب الخرسانة ذاتية التسلق وسقالة التسلق الهيدروليكي من أجل رفع متكامل للأعلى على الهياكل الرأسية فائقة الارتفاع.
- المضي قدمًا في صب الخرسانة بكميات كبيرة بشكل مستمر؛ يتم نقل كل الدفع الجانبي إلى المراسي المدمجة دون أي تثبيت مساعد لقضيب الربط المخترق للجدار.
- انتظر حتى تصل الخرسانة إلى معيار قوة التجريد المحدد، ثم قم بتنشيط آلية التراجع للخلف لتحريك مجموعة اللوحة بأكملها بعيدًا عن الجدار لتنظيف اللوحة وإعداد حديد التسليح لطبقة البناء التالية.
- عندما تكون هناك حاجة إلى نقل الطبقة الرأسية، قم بدمج نموذج الكابولي DP180 مع نظام التسلق المعياري لرفع الوحدة بأكملها إلى أعلى كقوالب صب الخرسانة عالية الارتفاع المدمجة، ثم كرر إجراءات تحديد الموضع والضبط الدقيق لدورات الصب اللاحقة.
مجالات تطبيق واسعة لقوالب صب الخرسانة الكابولية DP180
تعمل قوالب صب الخرسانة الكابولية أحادية الجانب (DP180) كقوالب تسلق قياسية خفيفة الوزن تقترن بسلاسة مع نظام سقالات التسلق، وقوالب صب الخرسانة ذاتية التسلق، وسقالة التسلق الهيدروليكية ضمن نظام تسلق معياري كامل، معتمد على نطاق واسع في قطاعات البنية التحتية الثقيلة التالية:

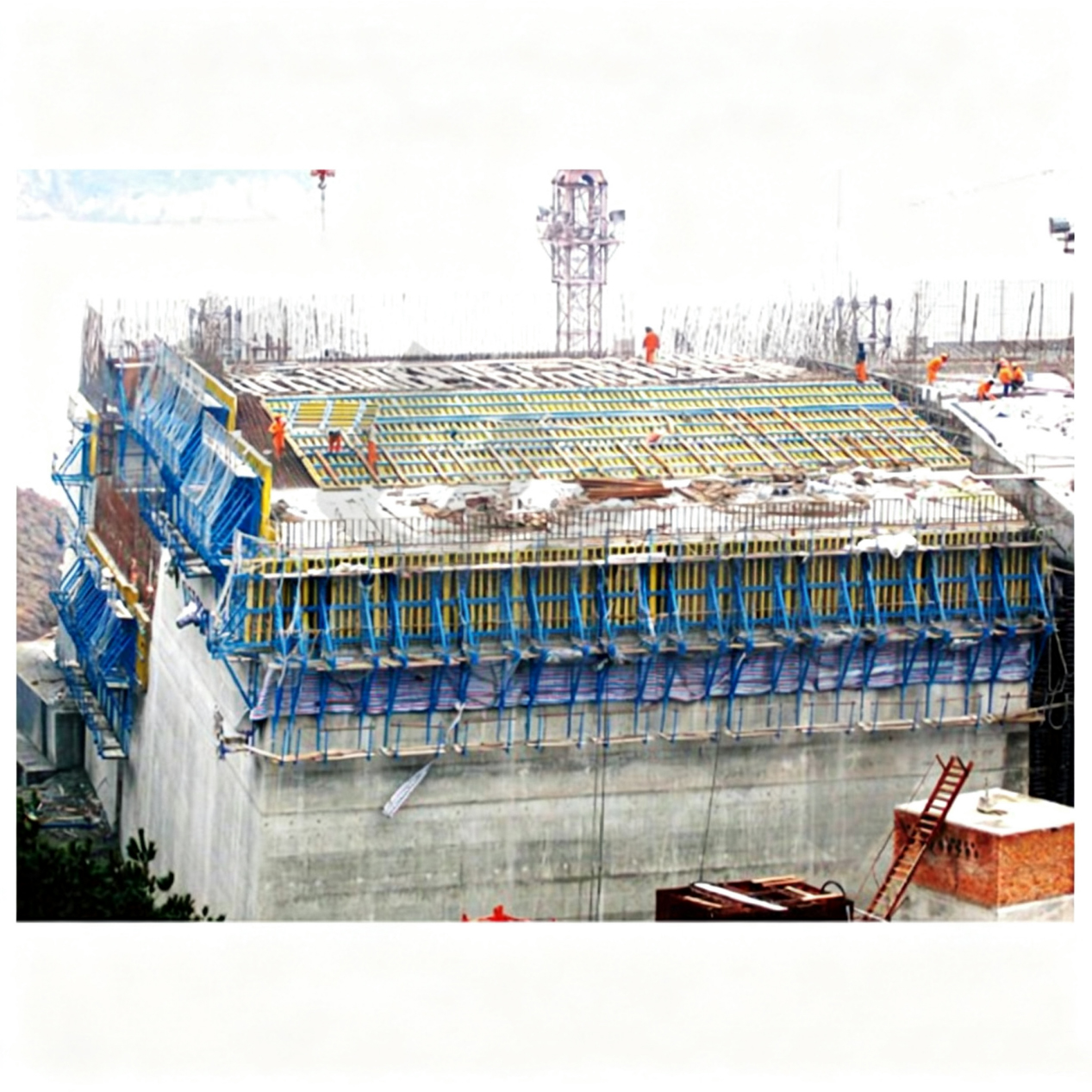

- هندسة الحفاظ على المياه: السدود الخرسانية الكبيرة، والجدران الاستنادية للخزان، والهياكل الرأسية ذات الواجهات الخرسانية العالية من جانب واحد
- بناء الجسور: أرصفة جسور الطرق والسكك الحديدية، وكتل تثبيت الجسور المثبتة بالكابلات، والجدران الاستنادية العمودية
- حماية المنحدرات البلدية: الجدران الاستنادية المضادة للانزلاق في المناطق الحضرية، والهياكل العازلة المضادة للتسرب على ضفاف النهر
- هندسة الأنفاق وتحت الأرض: جدران التبطين الجانبية للأنفاق، ومحطة توليد الطاقة تحت الأرض، والهياكل الخرسانية العمودية الكبيرة
- جدران خارجية شاهقة ذات وجه واحد: تتوافق مع نظام التسلق المعياري الكامل كقوالب صب عالية الوزن خفيفة الوزن لصب الجدران العمودية من جانب واحد بدون قضبان ربط
قيمة اقتصادية وإنشائية عملية لمقاولي البنية التحتية
- تقليل تكاليف العمالة بعد المعالجة: لا تبقى أي فتحات لقضبان الربط على الجدران النهائية، مما يمنع ترقيع السطح والتجصيص وأعمال الإصلاح المقاومة للماء بعد القولبة.
- تحسين سرعة البناء بشكل عام: يعمل تصميم التراجع المتكامل على إزالة الحاجة إلى تفكيك الشكل بالكامل بين جولات الصب، وتبسيط صيانة اللوحة وعمليات ربط القضبان الفولاذية.
- ضمان تأثير الجدار السلس الموحد: تحافظ أحزمة التوصيل الأساسية بين الوحدات على محاذاة جميع الألواح، مما يؤدي إلى تجنب أسطح الجدران غير المستوية وعيوب خطوات المفاصل أثناء صب الكتلة.
- التوافق القوي بين الأنظمة: يمكن مطابقة أجهزة التوصيل القياسية بحرية مع نظام سقالات التسلق، وقوالب صب الخرسانة ذاتية التسلق، وسقالة التسلق الهيدروليكية لتشكيل حلول كاملة لنظام التسلق المعياري.
- أداء موثوق ضد التسرب: تعمل أجهزة الضبط الدقيق على إغلاق وصلات الألواح بإحكام، مما يمنع تدفق الملاط وعيوب السطح أثناء وضع الخرسانة بكميات كبيرة.
- قدرة عالية على تحديد المواقع بمرونة: يمكن للألواح التحرك لأعلى ولأسفل ولليسار ولليمين بشكل مستقل بالنسبة إلى إطارات الدعم، والتكيف مع الأشكال الهيكلية المعقدة غير المنتظمة للسدود وأرصفة الجسور.
- تصميم إطار خفيف الوزن مقارنةً بأشكال الكابولي من سلسلة DP للخدمة الشاقة، مما يخفض حمل الرفع عند التعاون مع سقالة التسلق الهيدروليكية ويقلل من استهلاك طاقة الرفع في الموقع.
جودة المنتج ومعايير الامتثال لأحمال البنية التحتية
تخضع كل مجموعة من قوالب صب الخرسانة الكابولية أحادية الجانب (DP180) لاختبار حمل الضغط الجانبي الصارم قبل تسليمها إلى المصنع. يتم تصنيع إطار الحامل الكابولي DP180 خفيف الوزن بألواح فولاذية عالية القوة ومعالجة سطحية مضادة للصدأ للتكيف مع بيئات البناء الرطبة لمشاريع الطاقة الكهرومائية والأنفاق. تتبع أحزمة التوصيل الأساسية وقضبان التوصيل القياسية وتركيبات الضبط الدقيق معايير الأبعاد الموحدة لنظام التسلق المعياري، مما يتيح المطابقة السلسة مع نظام سقالة التسلق وقوالب الرفع الهيدروليكية ذاتية التسلق. يتوافق المنتج بأكمله مع مواصفات السلامة الدولية لقوالب صب الخرسانة الكبيرة للبنية التحتية، حيث يعمل كقوالب صب الخرسانة عالية الارتفاع وخفيفة الوزن وفعالة من حيث التكلفة لصب الجدران الرأسية ذات الوجه الواحد بدون قضبان ربط عبر الجدار.
خدمات التخصيص لمشاريع البنية التحتية الخاصة
نحن نقدم حلولاً مخصصة مستهدفة تغطي جميع خطوط إنتاج قوالب صب الخرسانة ونظام التسلق المعياري. يمكن للعملاء ضبط قدرة التحمل للإطارات الكابولية DP180 للجدران الخرسانية العمودية فائقة الارتفاع، وتخصيص عرض اللوحة وارتفاعها وفقًا للرسومات الهيكلية للسد ورصيف الجسر، أو تحسين التجميع المطابق مع سقالة التسلق الهيدروليكية وقوالب التسلق الذاتية. تتوفر ألواح الشكل المنحنية المخصصة لأسطح السدود على شكل قوس عند الطلب، وتحافظ جميع مكونات الكابول DP180 على قابلية التبادل الكاملة مع ملحقات نظام سقالة التسلق القياسية.
الإنتاج القياسي وعملية فحص مراقبة الجودة متعددة المراحل
- فحص المواد الخام: اختبار قوة الشد للألواح الفولاذية لتصنيع الإطار الكابولي DP180، واختيار الفولاذ المؤهل عالي الصلابة لتلبية متطلبات الحمل الجانبي لصب الخرسانة الكبيرة.
- تشكيل الإطار الكابولي ومعالجة مقاومة التآكل: قطع الألواح الفولاذية وثنيها ولحامها في أقواس الكابولي خفيفة الوزن DP180، ثم تنفيذ معالجة طلاء السطح المضاد للصدأ للتكيف مع مواقع البناء الرطبة.
- تصنيع المكونات المساعدة: إنتاج أحزمة التوصيل الأساسية وقضبان التوصيل القياسية وأجهزة الضبط الدقيق متعددة الاتجاهات من خلال عمليات الختم واللحام الدقيقة.
- اختبار محاكاة حمل التجميع بالكامل: قم بدمج الإطارات والألواح والملحقات الداعمة لإجراء اختبار حمل الضغط الجانبي الكامل في ظل ظروف عمل صب أحادية الجانب.
- فحص تسطيح المفاصل وفحص منع التسرب: التحقق من تأثير استقامة أحزمة التوصيل الأساسية وأداء الختم لأجهزة الضبط الدقيق قبل التعبئة والشحن.
تعليقات العملاء الحقيقية وحالات مشاريع البنية التحتية الحقيقية
شارك مقاولو بناء الطاقة الكهرومائية والجسور العالميون تجربة الاستخدام العملية بعد اعتماد قوالب صب الخرسانة الكابولية أحادية الجانب (DP180) كقوالب تسلق أساسية خفيفة الوزن ضمن نظام التسلق المعياري:
- مقاول بناء الطاقة الكهرومائية: يتطابق شكل الكابولي DP180 خفيف الوزن هذا مع سقالة التسلق الهيدروليكية لدينا بشكل مثالي كقوالب صب اقتصادية عالية الارتفاع. بدون قضبان ربط من خلال الجدار، تظل أسطح جدران السدود ناعمة بدون تكلفة ما بعد الإصلاح، وتعمل آلية التراجع المتكاملة للخلف على تسريع عمل ربط القضبان الفولاذية بشكل كبير بين دورات الصب.
- شركة هندسة الجسور: تشكل وحدات الشكل DP180 المتعددة المتصلة بواسطة أحزمة أساسية أسطح جدران مسطحة ومستمرة لبناء رصيف جسر كبير؛ تعديل اللوحة متعددة الاتجاهات يناسب بسهولة تصميمات الخطوط العريضة غير النظامية المعقدة.
- فريق بناء الأنفاق: يحافظ إطار DP180 المعالج ضد الصدأ على أداء مستقر في البيئات الرطبة تحت الأرض على المدى الطويل، كما تمنع أجهزة الضبط الدقيقة المدمجة بشكل فعال تسرب الملاط أثناء صب بطانة النفق المستمر.
الأسئلة الشائعة | الأسئلة المتداولة
س 1: ما هي أنواع مشاريع البناء المناسبة لقوالب الكابولي أحادية الجانب DP180؟
A1: تم تطويره خصيصًا لأعمال صب الخرسانة ذات الوجه الواحد المتجانسة ذات المساحة الكبيرة بما في ذلك السدود وأرصفة الجسور وكتل التثبيت والجدران الاستنادية وبطانات الأنفاق ومحطات الطاقة تحت الأرض، ويمكن دمجه مع نظام سقالات التسلق كقوالب صب خفيفة الوزن عالية الارتفاع للهياكل الطويلة العمودية.
Q2: لماذا لا يتطلب هذا النموذج الكابولي DP180 قضبان ربط مخترقة للجدار؟
A2: يقوم الإطار الكابولي DP180 بأكمله بنقل كل الضغط الجانبي الناتج عن الخرسانة إلى مكونات التثبيت المدمجة مسبقًا، والتي تتحمل الدفع الهيكلي بالكامل دون الحاجة إلى قضبان ربط متقاطعة الجدار لقفل ألواح الشكل في موضعها.
س 3: كيفية تنظيف الألواح وربط القضبان الفولاذية بعد معالجة الخرسانة؟
A3: يمكن سحب مجموعة اللوحة الكاملة مع أدوات التثبيت الخلفية الرئيسية للخلف كوحدة واحدة لتشكيل فجوة تشغيل واسعة، مما يدعم التنظيف المريح لبقايا اللوحة وربط تقوية الفولاذ دون التفكيك الكامل للإطار الكابولي بالكامل.
Q4: هل يمكن لشكل الكابولي DP180 أن يتطابق مع سقالة التسلق الهيدروليكية وصندقة التسلق الذاتي؟
ج4: نعم. تعتمد جميع أجهزة التوصيل أبعادًا معيارية موحدة، والتي يمكن دمجها بحرية مع نظام سقالة التسلق، وقوالب التسلق الذاتي، وسقالة التسلق الهيدروليكية لبناء نظام تسلق معياري كامل لبناء رفع الطبقة الرأسية.
س 5: كيف يمكن تجنب تسرب الملاط وإزاحة الخطوة المشتركة بين وحدات صب الخرسانة المجاورة؟
ج5: تعمل أحزمة التوصيل الأساسية على ربط لوحات الشكل المنفصلة للحفاظ على جميع الوحدات على خط مستقيم موحد، في حين تقوم أجهزة الضبط الدقيق المدمجة بدفع الألواح بإحكام ضد طبقات التسليح لإزالة الفجوات ومنع تسرب الملاط وخلع الارتفاع أثناء صب الخرسانة.
