صندقة الخرسانة من النوع PJ200 | قوالب صب الخرسانة المعيارية متعددة الاستخدامات للتسلق

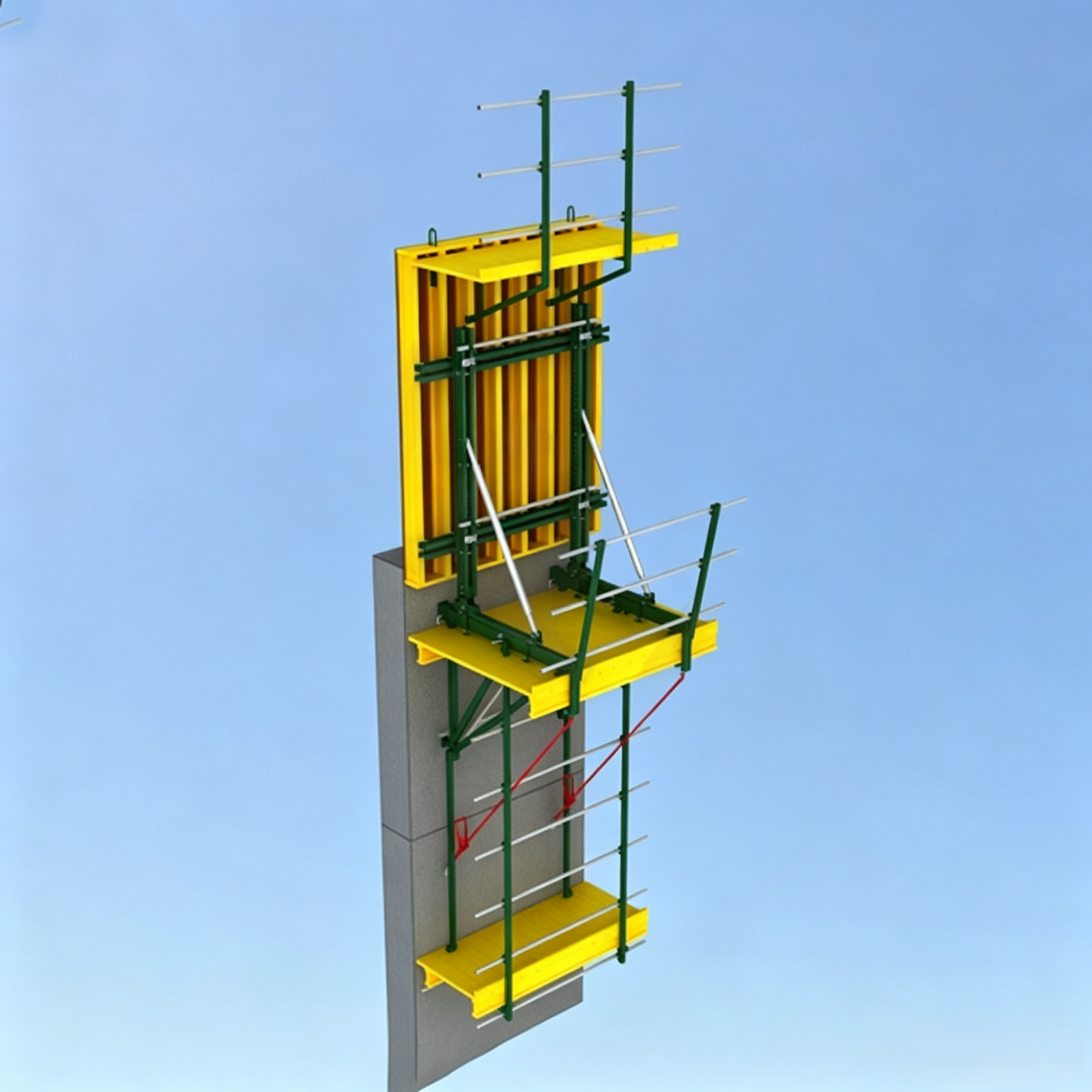

تنتمي صندقة الخرسانة الكابولية من النوع PJ200 إلى سلسلة صندقة التسلق الاحترافية، والتي يمكن مطابقتها تمامًا مع نظام سقالة التسلق القياسي، وصندقة التسلق الذاتي الأوتوماتيكية وسقالة التسلق الهيدروليكية لتشكيل نظام تسلق معياري كامل. باعتبارها قوالب صب الخرسانة عالية الارتفاع فعالة من حيث التكلفة ومخصصة لصب الخرسانة العمودي، فإن هذا القالب الكابولي يستخدم مسامير ربط متقاطعة لتحمل الضغط الخرساني الجانبي، ويتميز بتعديل مرن للارتفاع، وسطح صب سلس وسهولة التشغيل لكل من رصيف الجسر ومشاريع بناء جدران المباني الشاهقة.
تم تطوير القوالب الخرسانية الكابولية PJ200 من أجل البناء المصبوب في المكان لأرصفة الجسور والجدران الرأسية للمباني السكنية والتجارية والمكونات الهيكلية الرأسية المختلفة. أثناء البناء الميداني، يتم تحمل كل الدفع الجانبي الناتج عن الخرسانة الطازجة بواسطة مسامير ربط متقاطعة متطابقة. يوفر النظام بأكمله مزايا رائعة بما في ذلك التجميع السريع، وارتفاع صب فردي واسع قابل للتعديل، وتشطيب خرساني ناعم لا تشوبه شائبة، وأداء رائع من حيث التكلفة لمشاريع البنية التحتية والمباني المدنية.
أداء المنتج الأساسي وميزات البناء الفريدة
- يتم دعم الحمولة الكاملة التي تتكون من إطار دعم ناتئ وألواح الشكل والحمل المباشر للبناء بشكل كامل من خلال أجزاء مرساة مدمجة مسبقًا، مما يلغي الحاجة إلى سقالات مؤقتة يتم تركيبها بشكل منفصل، مما يجعلها مناسبة للغاية لعمليات البناء العلوية على ارتفاعات عالية.
- يمكن لوحدة لوحة الشكل الكاملة أن تنزلق للخلف كتجميع متكامل بمسافة حركة قصوى تبلغ 600 مم، مما يخلق ممر عمل واسعًا لربط القضبان الفولاذية وتفكيك المرساة المدمجة وتقليم سطح الخرسانة بعد المعالجة.
- تدعم وحدة لوحة النموذج الإزاحة الأفقية والرأسية المستقلة بالنسبة للقوس الكابولي الرئيسي، مما يسمح بوضع مرن للتكيف مع أحجام الجدران المختلفة والمخططات الهيكلية في الموقع.
- مُجهزة بهيكل دعامة مائلة قابلة للتعديل، يمكن للوحة الشكل بأكملها أن تميل إلى الأمام والخلف بحرية، مع أقصى زاوية قابلة للتعديل تبلغ ±18 درجة لتلبية متطلبات الصب المنحنية والمائلة الخاصة.
- عند إنشاء هياكل رأسية مائلة، يمكن لنظام النموذج التكيف مع الانحراف الهيكلي حتى +6 درجات دون إطارات دعم إضافية أو تدابير تقوية.
- يتم تصنيع جميع مسامير التوصيل والمثبتات وملحقات المفاصل وفقًا لمعايير صناعية موحدة مع قابلية عالية للتبديل، والتي يمكن دمجها بحرية مع جميع الأجزاء المتطابقة من نظام التسلق المعياري وسقالة التسلق الهيدروليكية.
- يتم تركيب منصة عمل معلقة مدمجة على الجانب الخارجي من ألواح التشكيل، مما يوفر مساحة تشغيل علوية آمنة لإزالة المرساة المدمجة ومعالجة السطح الخرساني.
- تعتمد جميع مكونات الإطار واللوحة تصميم توصيل الربط المنفصل مع أوضاع قفل موثوقة متعددة، مما يتيح التجميع السريع وتوفير العمالة بدون أدوات بناء احترافية واسعة النطاق.
- يتم تثبيت دعامات الضبط المائلة المخصصة مسبقًا على هيكل الدعامة الكابولية، مما يسمح بضبط دقيق لعمودية الشكل لضمان أسطح الجدران النهائية المستقيمة والأنيقة أثناء صب الخرسانة.
التجميع القياسي في الموقع وخطوات عملية الصب المستمر
- قم بتثبيت مكونات التثبيت المدمجة القياسية على الهيكل الخرساني الأساسي وفقًا لرسومات تخطيط البناء، والتي تكون مسؤولة عن تحمل الوزن الكامل لقوالب الخرسانة الكابولية من النوع PJ200 وجميع الأحمال الحية للبناء في الموقع.
- قم بتجميع إطار دعم الكابولي الرئيسي من خلال تركيبات التوصيل المقسمة، وقفل جميع الوصلات بإحكام وتثبيت دعامات الضبط المائلة للمعايرة الرأسية الأولية لإطار الحامل.
- قم بتركيب الألواح النموذجية على دعامة الكابولي، وقم بتجميع منصة العمل المعلقة المدمجة على السطح الخارجي للألواح، وقم بتوصيل الألواح المجاورة بمسامير ربط متقاطعة لمقاومة الضغط الجانبي الخرساني.
- ضبط الوضع الأفقي والرأسي للوحات النموذج عبر أجهزة الإزاحة المدمجة؛ تشغيل الأقواس المائلة لإمالة الألواح في نطاق ±18 درجة إذا كان صب الهيكل المائل مطلوبًا، ومعايرة الوضع الرأسي بدقة.
- أكمل ربط القضبان الفولاذية، والتضمين المسبق لخط الأنابيب، وفحص السلامة الشامل، واستخدم المنصة المعلقة للتحقق من حالة تركيب المراسي المدمجة قبل الصب.
- تنفيذ أعمال صب الخرسانة المستمرة. تعمل مسامير الربط المتقاطعة على توزيع الضغط الجانبي للخرسانة بشكل موحد لمنع التوسع الخارجي وتشوه مجموعة الشكل بالكامل.
- بعد أن تصل الخرسانة إلى قوة التجريد المحددة، ابدأ تشغيل آلية النقل الخلفية لتحريك مجموعة لوحة الشكل بأكملها إلى الخلف بما يصل إلى 600 مم لحجز فجوة تشغيل كافية.
- قم بتنفيذ أعمال تفكيك المرساة المدمجة وتشطيب سطح الخرسانة على المنصة المعلقة، ثم قم بضبط موضع لوحة النموذج وإعادة معايرته لدورة الصب التالية.
- من أجل البناء الرأسي المستمر عالي الارتفاع، قم بمطابقة هذا الشكل الكابولي مع قوالب صب الخرسانة ذاتية التسلق وسقالة التسلق الهيدروليكية لتحقيق رفع متكامل للأعلى كوحدة كاملة لنظام التسلق المعياري.
المجالات الهندسية الرئيسية المطبقة وسيناريوهات البناء
قوالب صب الخرسانة الكابولية من النوع PJ200 هي عبارة عن قوالب صب الخرسانة عالية الأغراض للأغراض العامة والتي تتوافق مع نظام سقالة التسلق وسقالة التسلق الهيدروليكية بسلاسة، ويتم تطبيقها على نطاق واسع في قطاعي بناء أساسيين:
- مشاريع البنية التحتية للجسور: أرصفة جسور الطرق السريعة والسكك الحديدية، والجدران العمودية لدعامات الجسور، وهياكل الرصيف المائلة مع أقصى انحراف هيكلي يبلغ +6 درجات
- المباني المدنية الشاهقة: الجدران الخارجية للأبراج السكنية، الجدران العمودية للمكاتب التجارية، المباني المعقدة ذات الواجهات المائلة غير المنتظمة
- هندسة المنحدرات البلدية: الجدران الاستنادية الحضرية المضادة للانزلاق التي تتطلب إنشاءات علوية على ارتفاعات عالية دون سقالات إضافية
- الهياكل الهيدروليكية الصغيرة: جدران تقسيم الخزان، والجدران الرأسية لسد المياه، والمكونات الخرسانية المساعدة للحفاظ على المياه
مزايا اقتصادية وإنشائية شاملة للمقاولين
- قطع مدخلات السقالة المؤقتة: يتم نقل جميع أحمال الشكل والبناء إلى المراسي المدمجة، مما يوفر تكاليف المواد والعمالة اللازمة لتركيب السقالات بشكل مستقل في مناطق العمل الشاهقة.
- قدرة قوية على التكيف مع المشاهد المتعددة: تعديل متعدد الاتجاهات، وإمالة اللوحة بمقدار ±18 درجة وقدرة الانحراف الهيكلي +6 درجات تغطي متطلبات صب الجدران المستقيمة والمائلة للجسور والمباني.
- تحسين كفاءة الإنشاءات العلوية: تتجنب المنصة المعلقة المدمجة تركيب إطارات التشغيل المؤقتة لإزالة المرساة وتشذيب الخرسانة.
- دورة دوران البناء القصيرة: تصميم منزلق خلفي كامل بقطر 600 مم يمنع التفكيك الكامل بين دورات الصب، مما يزيد من كفاءة إعداد حديد التسليح.
- توافق ممتاز بين الأنظمة: يمكن مطابقة ملحقات التوصيل القياسية بحرية مع قوالب التسلق، وقوالب التسلق الذاتية، وسقالة التسلق الهيدروليكية لتشكيل نظام تسلق معياري متكامل.
- تكلفة عمالة التجميع المنخفضة: توفر بنية المكونات المقسمة أوضاع اتصال مرنة وموثوقة دون أدوات تثبيت احترافية معقدة.
- ضمان سطح خرساني عالي الجودة: تدعم الأقواس المائلة المخصصة التعديل الرأسي الدقيق، مما يقلل من أعمال التجصيص والتلميع الثانوية بعد القالب.
- عمر خدمة طويل قابل لإعادة الاستخدام: تعمل المكونات القياسية القابلة للتبديل على تقليل تكلفة الاستبدال الجزئي بعد دوران البناء الدوري على المدى الطويل.
معايير تحمل حمل المنتج والامتثال للصناعة
تخضع كل دفعة من قوالب الخرسانة الكابولية من النوع PJ200 لاختبار صارم لمحاكاة الحمولة الكاملة قبل تسليمها إلى المصنع. يتم تصنيع الأقواس الكابولية ودعامات الضبط المائلة من الفولاذ عالي الشد لتحمل الوزن الإجمالي لألواح الشكل والأحمال الحية للبناء. تعتمد مسامير الربط المتقاطعة وجميع تركيبات التوصيل معايير أبعاد موحدة تتوافق مع نظام التسلق المعياري، مما يحقق المطابقة السلسة مع نظام سقالة التسلق وقوالب التسلق الهيدروليكية الذاتية. تمت معايرة آلية الانزلاق الخلفية بدقة لضمان حركة ثابتة للخلف بمقدار 600 مم دون تشويش. تجتاز جميع مكونات ضبط الإمالة اختبارات القفل المتكررة في نطاق ±18 درجة، مما يتوافق تمامًا مع مواصفات السلامة العالمية لبناء قوالب صب الخرسانة للجسور والجدران الشاهقة.
خدمة التخصيص للمتطلبات الهندسية الخاصة
نحن نقدم خدمات التخصيص المستهدفة التي تغطي جميع سلسلة منتجات قوالب التسلق ونظام التسلق المعياري. يمكن للعملاء ضبط الحد الأقصى لمسافة الانزلاق الخلفي للوحات النموذج، أو تخصيص هياكل دعامات مائلة خاصة لأرصفة الجسور المائلة الكبيرة جدًا، أو تحسين مخطط المطابقة مع سقالة التسلق الهيدروليكية للصب المستمر عالي الارتفاع. تتوفر ألواح تشكيل ذات حجم مخصص لأرصفة الجسور كبيرة الحجم وجدران المباني عند الطلب، وتحافظ جميع مكونات الإطار المقسمة على قابلية تبادل ممتازة مع ملحقات الكابولي القياسية PJ200 كقوالب صب قابلة لإعادة الاستخدام.
الإنتاج القياسي وسير عمل فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختبار قوة الشد للألواح الفولاذية لإنتاج الإطار الكابولي، وفحص استواء سطح الخشب الرقائقي وقدرة الحمولة لدعامات الضبط المائلة.
- معالجة الدعامات الكابولية: قطع الألواح الفولاذية وثنيها ولحامها في إطارات الكابولي PJ200، مع الاحتفاظ بمواضع التثبيت للأقواس المائلة ومنصات العمل المعلقة.
- تصنيع الملحقات المساعدة: إنتاج مسامير ربط متقاطعة، ومثبتات توصيل مقسمة، ومكونات منزلقة خلفية من خلال عمليات الختم واللحام الدقيقة.
- اختبار محاكاة التجميع بالكامل: قم بدمج الإطارات والألواح والمنصات المعلقة لاختبار مسافة الانزلاق للخلف ونطاق ضبط الإمالة والحد الإجمالي لتحمل الحمل.
- فحص السلامة على ارتفاعات عالية: التحقق من الاستقرار الهيكلي وقدرة التحميل لمنصة العمل المعلقة المدمجة في ظل ظروف التحميل المباشر الفعلية للبناء.
- معايرة المنتج النهائي: اضبط جميع آليات الإزاحة والإمالة بدقة قبل التعبئة والتسليم كمجموعات كاملة من نماذج الكابولي PJ200.
تعليقات العملاء الأصلية والحالات الهندسية في الموقع
شارك مقاولو الجسور العالمية والمباني الشاهقة خبرة البناء العملية بعد تطبيق قوالب الخرسانة الكابولية من النوع PJ200 كقوالب تسلق أساسية ضمن نظام التسلق المعياري:
- مقاول هندسة الجسور: يتعاون قالب الكابول PJ200 هذا بشكل مثالي مع سقالة التسلق الهيدروليكية الخاصة بنا باعتبارها قوالب صب الخرسانة عالية الارتفاع الموثوقة. يتكيف تعديل الإمالة بمقدار ±18 درجة مع تصميمات الرصيف المائلة المختلفة، كما تعمل المنصة المعلقة المدمجة على تبسيط أعمال إزالة المرساة العلوية إلى حد كبير.
- شركة إنشاءات سكنية شاهقة: نحن نعتمد هذا الشكل الكابولي لصب الجدران الخارجية؛ ليست هناك حاجة إلى سقالات إضافية، كما تعمل وظيفة الانزلاق الخلفي بمقدار 600 مم على تقصير دورة ربط حديد التسليح بشكل كبير بين كل طبقة صب.
- فريق بناء الجدار الاستنادي التابع للبلدية: من السهل تجميع المكونات المقسمة في الموقع، ويمكن لدعامات الضبط المائلة التحكم بدقة في عمودي الشكل، مما ينتج جدران خرسانية ناعمة بدون أعمال إصلاح إضافية للسطح بعد القالب.
الأسئلة الشائعة | الأسئلة المتداولة
س 1: ما هي مشاريع البناء المناسبة لقوالب الخرسانة الكابولية من النوع PJ200؟
A1: يتم تطبيقه على صب الخرسانة لأرصفة الجسور والجدران العمودية للمباني الشاهقة والجدران الاستنادية للمنحدرات البلدية، ودعم الجدران المستقيمة والهياكل المائلة بأقصى انحراف يبلغ +6 درجة، ويعمل بمثابة قوالب صب الخرسانة القياسية للمباني الشاهقة المتطابقة مع نظام التسلق المعياري.
س 2: إلى أي مدى يمكن أن تنزلق مجموعة لوحة النموذج إلى الخلف بعد معالجة الخرسانة؟
A2: يمكن لوحدة لوحة الشكل بأكملها أن تنزلق للخلف بشكل متكامل بمسافة قصوى تبلغ 600 مم، مما يشكل فجوة عمل واسعة لعمليات ربط القضبان الفولاذية وعمليات تفكيك المرساة المدمجة.
س3: ما هو نطاق الإمالة القابل للتعديل للوحة النموذج المدعومة بالأقواس المائلة؟
A3: يمكن أن تميل لوحة النموذج إلى الأمام والخلف بحرية مع أقصى زاوية قابلة للتعديل تبلغ ±18 درجة، ويمكن للنظام التكيف مع الميل الهيكلي حتى +6 درجة عند صب الجدران الرأسية المائلة.
س4: هل من الضروري تركيب سقالات مؤقتة منفصلة للبناء على ارتفاعات عالية؟
ج4: لا يلزم وجود سقالات مؤقتة منفصلة. يتم دعم الدعامة الكابولية وألواح الشكل وجميع الأحمال الحية للبناء بشكل كامل بواسطة مثبتات مدمجة مسبقًا، ويتم دمج منصة العمل المعلقة المخصصة في النموذج للعمليات العلوية.
س 5: هل يمكن لشكل الكابولي PJ200 أن يتطابق مع صندقة التسلق الذاتي وسقالة التسلق الهيدروليكية؟
ج5: نعم، جميع مثبتات التوصيل تعتمد مواصفات معيارية موحدة، والتي يمكن دمجها بحرية مع نظام سقالة التسلق، وقوالب التسلق الذاتية، وسقالة التسلق الهيدروليكية لتشكيل نظام تسلق معياري متكامل متكامل لبناء صب عمودي مستمر شاهق الارتفاع.
