صندقة الجدار الكابولي العمودي PJ240 | قوالب صب الخرسانة متعددة الاستخدامات للمباني والجسور

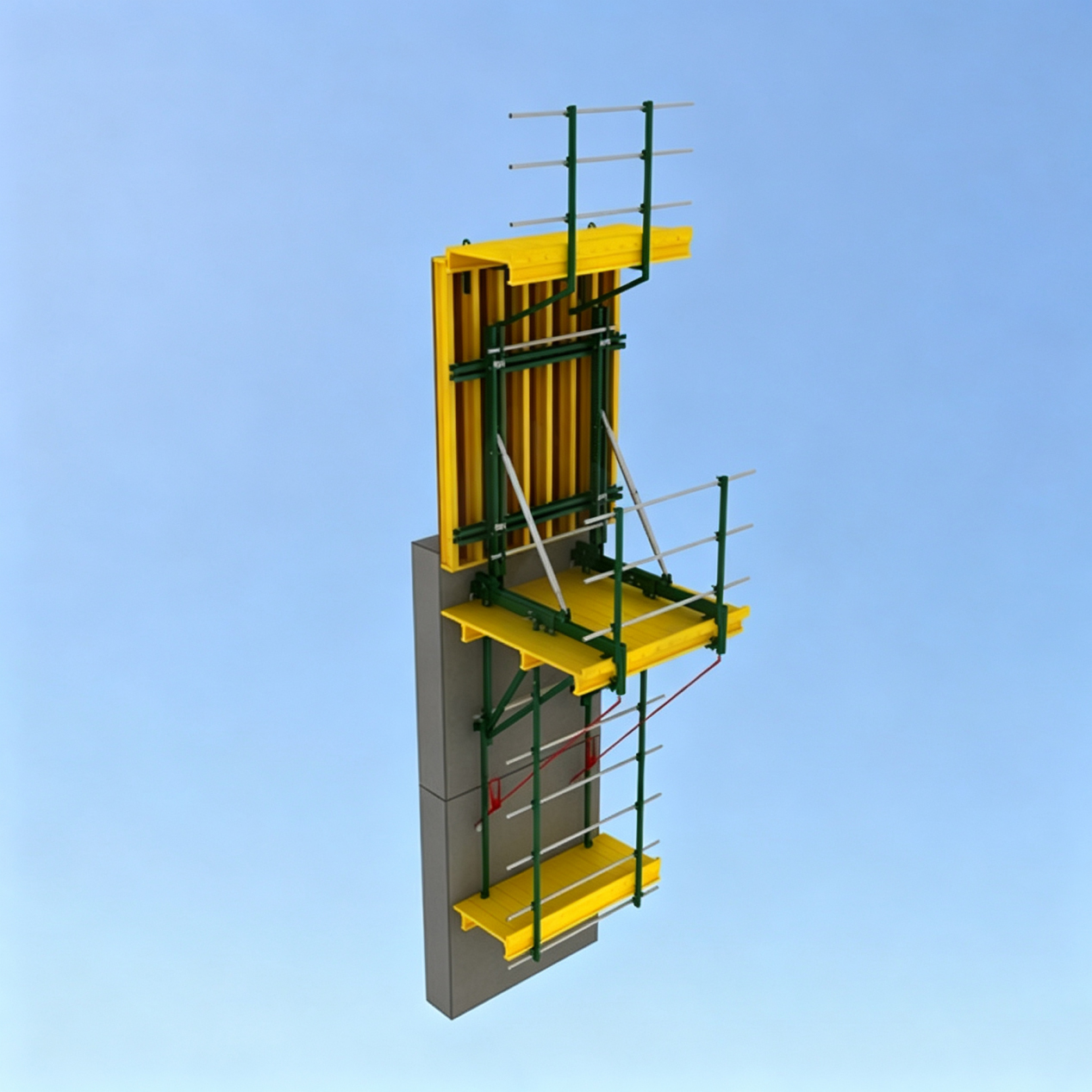

PJ240 Vertical Cantilever Wall Formwork هو حل صب عمودي متعدد الأغراض مصنف ضمن مجموعة منتجات قوالب التسلق الكاملة، وهو متوافق تمامًا مع نظام سقالة التسلق، وصندقة التسلق الذاتي، وسقالة التسلق الهيدروليكية لبناء نظام تسلق معياري متكامل لمشاريع البناء المختلفة. باعتبارها قوالب صب مرنة عالية الارتفاع مصممة لرصيف الجسور وصب جدران المبنى، يعتمد هذا الهيكل الكابولي العمودي على قضبان ربط لتحمل الضغط الجانبي للخرسانة، ودعم ارتفاعات صب مفردة واسعة قابلة للتعديل وتقديم أسطح خرسانية ناعمة مع أداء متميز من حيث التكلفة لكل من المباني المدنية وإنشاء البنية التحتية للنقل.
تم تطوير قوالب صب الخرسانة للجدار الكابولي PJ240 خصيصًا لصب الخرسانة على أرصفة الجسور والجدران العمودية للمباني السكنية والتجارية والواجهات الهيكلية المختلفة. أثناء البناء في الموقع، تشترك قضبان الربط المتقاطعة في الدفع الجانبي الناتج عن الخرسانة الطازجة. يتميز النظام بأكمله بالتجميع السهل والسريع، ونطاق واسع قابل للتعديل لارتفاع الصب لمرة واحدة، وسطح خرساني أملس لا تشوبه شائبة بعد التجريد، بالإضافة إلى المواد الاقتصادية ومدخلات العمالة، مما يجعله حل صب ناتئ معتمد على نطاق واسع لقطاعات هندسية متعددة.
ميزات المنتج الأساسية ومزايا البناء الفريدة
- يتم دعم الحمولة الكاملة من الأقواس الكابولية وألواح التشكيل وعمليات البناء في الموقع بشكل كامل من خلال مكونات التثبيت المدمجة مسبقًا. لم تعد هناك حاجة إلى سقالات مؤقتة مستقلة، مما يحسن بشكل كبير السلامة والراحة لعمليات البناء على ارتفاعات عالية.
- يمكن سحب مجموعة لوحة الشكل بالكامل إلى الخلف بمسافة أقصاها 600 مم، مما يخلق مساحة عمل كافية لترتيب القضبان الفولاذية وتنظيف السطح وتفكيك المرساة بين دورات الصب.
- تدعم لوحات النموذج الإزاحة الأفقية والرأسية المستقلة بالنسبة لإطار الدعم الكابولي، مما يوفر إمكانية ضبط مرنة للموضع لتتناسب مع الخطوط الهيكلية غير المنتظمة للمباني وأرصفة الجسور.
- مُجهز بمجموعات دعم مائلة لإمالة لوحة النموذج بأكملها للأمام أو للخلف، مع زاوية إمالة قصوى قابلة للتعديل تبلغ ±18 درجة لتناسب متطلبات بناء الجدار المائل.
- عند إنشاء الهياكل الخرسانية المائلة، يمكن لنظام القالب أن يتكيف مع أقصى زاوية ميل هيكلية تبلغ +6 درجة دون إطارات دعم إضافية إضافية.
- يتم تصنيع جميع أدوات التثبيت والقضبان وتجهيزات المفاصل وفقًا لمعايير معيارية موحدة، وتتميز بقدرة عالية على التبديل والمطابقة السلسة مع جميع ملحقات نظام التسلق المعياري.
- يتم حجز منصات التشغيل المعلقة المتكاملة على لوحات التشكيل، مما يوفر مساحة عمل مستقرة للعمال لتفكيك المراسي المدمجة وتنفيذ معالجات تشطيب سطح الخرسانة بعد المعالجة.
- تعتمد جميع مكونات النظام تصميم اتصال الربط القابل للفصل، مع توفر طرق توصيل موثوقة متعددة لتبسيط عمليات التجميع والتفكيك في الموقع بشكل فعال.
- يتم تثبيت أقواس الضبط المائلة مسبقًا على كل دعامة ناتئة، مما يسمح بمعايرة دقيقة لعمودية لوحة النموذج باستخدام أدوات الضبط اليدوية البسيطة في الموقع.
أكمل خطوات عملية التجميع والصب في الموقع
- قم بتثبيت وإصلاح أجزاء التثبيت المدمجة القياسية على الهيكل الخرساني السفلي النهائي بما يتوافق تمامًا مع رسومات تخطيط البناء لتحمل جميع أحمال PJ240 Vertical Cantilever Wall Formwork.
- قم بتجميع قوس الكابولي العمودي الرئيسي على المراسي المدمجة، وربط جميع تركيبات التوصيل القياسية بإحكام، وقم بتركيب أقواس الضبط المائلة على الحامل لإعداد معايرة العمودي.
- قم بتوصيل ألواح النموذج بالإطار الكابولي عبر وصلات منزلقة قابلة للتعديل، وقم بتركيب قضبان ربط متقاطعة بين الألواح المتقابلة لتحمل الضغط الجانبي للخرسانة كما هو مطلوب وفقًا لمعايير الحمل الهيكلي.
- اضبط مسافة التراجع للخلف للوحات النموذج (حتى 600 مم كحد أقصى)، واستخدم الأقواس المائلة لإمالة الألواح ضمن نطاق ±18 درجة ومعايرة الوضع الرأسي لتتناسب مع المتطلبات الهيكلية للجدار المستهدف.
- نشر منصات العمل المعلقة المتكاملة المثبتة على لوحات الشكل لتفكيك المرساة وأعمال التشطيب الخرسانية اللاحقة؛ إكمال فحص السلامة الكامل قبل صب البناء.
- تنفيذ صب الخرسانة على مساحة كبيرة. تعمل قضبان الربط المتقاطعة على توزيع الضغط الجانبي للخرسانة بشكل موحد للحفاظ على موضع لوحة الشكل المستقر دون انتفاخ أو تحرك.
- بعد أن تصل الخرسانة إلى قوة التجريد المحددة، قم بسحب مجموعة لوحة الشكل بالكامل للخلف بمقدار 600 مم لكشف أسطح الجدران لإزالة المرساة وعمليات تشطيب الخرسانة على منصة التعليق.
- إعادة ضبط أوضاع اللوحة الأفقية والرأسية والإمالة لدورة الصب التالية؛ لنقل الطبقة الرأسية في المشاريع الشاهقة، قم بالتنسيق مع سقالة التسلق الهيدروليكية وقوالب التسلق الذاتية لرفع وحدة الكابولي بأكملها كمجموعة من نظام التسلق المعياري.
السيناريوهات الهندسية الرئيسية المطبقة
PJ240 Vertical Cantilever Wall Formwork هي وحدة صندقة تسلق متعددة الاستخدامات يمكن دمجها مع نظام سقالة التسلق، وصندقة التسلق الذاتي، وسقالة التسلق الهيدروليكية لتشكيل نظام تسلق معياري كامل، مناسب لمجالات البناء التالية:
- هندسة البنية التحتية للجسور: أرصفة جسور الطرق السريعة والسكك الحديدية، وصب الخرسانة على الجدران العمودية لجسور الكابلات
- المباني التجارية والسكنية الشاهقة: الجدران العمودية الخارجية الشاهقة للغاية، وصب الجدران الأنبوبية الأساسية كقوالب صب الخرسانة القياسية
- بناء الواجهة المنحدرة: الجدران الخارجية للمبنى مائلة، والمكونات الهيكلية العمودية المنحنية ضمن حد الميل الهيكلي +6 درجات
- مشاريع الجدران الاستنادية البلدية: الجدران المضادة للانزلاق للمنحدر الحضري، والهياكل الخرسانية للحواجز العمودية على ضفة النهر
- المباني الصناعية متوسطة الارتفاع: جدران المصنع العمودية الحاملة وبناء الواجهات الطرفية واسعة النطاق
فوائد عملية لمقاولي البناء والفرق الهندسية
- توفير الاستثمار المؤقت في السقالات: يتم تحمل جميع أحمال البناء بواسطة مثبتات مدمجة، مما يقلل من تكاليف المواد والعمالة الإضافية لتركيب السقالات بشكل مستقل على ارتفاعات عالية.
- تعديل مرن متعدد الأبعاد: لوحة دعم لضبط الإمالة أفقيًا ورأسيًا و±18 درجة، بالإضافة إلى تراجع كامل للخلف بمقدار 600 مم، والتكيف مع العديد من التصميمات الهيكلية العادية والمنحدرة.
- منصة عمل معلقة مدمجة: لا يلزم استئجار منصة معلقة إضافية، مما يسهل تفكيك المرساة وتشطيب سطح الخرسانة بأمان عند الارتفاع.
- نطاق ارتفاع الصب الواسع: ارتفاع الصب القابل للتعديل لمرة واحدة يقلل من تكرار صب الطبقات ويقصر دورات البناء الإجمالية للجسور والمشاريع الشاهقة.
- عالمية المكونات العالية: تتوافق أجزاء التوصيل القياسية بحرية مع جميع ملحقات نظام التسلق المعياري، المتوافقة مع سقالة التسلق الهيدروليكية وقوالب التسلق الذاتية.
- تجميع الربط البسيط: تعمل توصيلات المكونات القابلة للفصل على تقليل وقت التجميع في الموقع وتقليل كثافة اليد العاملة للمشغلين على ارتفاعات عالية.
- الميل الهيكلي الذي يمكن التحكم فيه: تلبية الطلب على صب الهياكل المائلة حتى +6 درجات، وتوسيع أنواع المشاريع القابلة للتطبيق من قوالب صب الخرسانة الشاهقة هذه.
- جودة الجدار النهائية الفائقة: يوفر توزيع الضغط الجانبي الموحد عبر قضبان الربط أسطحًا خرسانية مسطحة وناعمة مع الحد الأدنى من أعمال ما بعد المعالجة.
جودة المنتج ومعايير الامتثال للحمل الهيكلي
تخضع جميع مكونات PJ240 Vertical Cantilever Wall Formwork لاختبار صارم لمحاكاة الحمل قبل تسليم المصنع. يتم تصنيع الأقواس الكابولية العمودية بألواح فولاذية سميكة عالية الشد لتحمل الأحمال المجمعة من ألواح التشكيل وموظفي البناء والخرسانة الطازجة. تجتاز جميع أقواس الضبط المائلة وآليات الانزلاق والمنصات المعلقة اختبارات حمل السلامة على ارتفاعات عالية. تتوافق قدرة تحمل قضيب الربط المتقاطع مع الحد الأقصى للضغط الجانبي الناتج أثناء صب الخرسانة على ارتفاع كامل. تعتمد جميع تجهيزات التوصيل معايير الأبعاد الموحدة لنظام التسلق المعياري، مما يحقق التكامل السلس مع نظام سقالات التسلق، وقوالب صب الخرسانة ذاتية التسلق، وسقالة التسلق الهيدروليكية لبناء نقل الطبقة الرأسية الشاهقة.
دعم التخصيص للطلبات الهندسية الخاصة
نحن نقدم خدمات التخصيص المستهدفة التي تغطي جميع سلسلة منتجات قوالب التسلق ونظام التسلق المعياري. يمكن للعملاء تخصيص سعة تحميل الدعامة الكابولية لأرصفة الجسور العالية جدًا أو الجدران فائقة الارتفاع، أو ضبط عرض لوحة الشكل وارتفاعها وفقًا للرسومات الهيكلية، أو تحسين مخططات المطابقة باستخدام سقالة التسلق الهيدروليكية وقوالب التسلق الذاتية. تتوفر مكونات حد الإمالة الخاصة المخصصة للهياكل شديدة الميل ومنصات العمل المعلقة الموسعة عند الطلب، وتحافظ جميع الأجزاء المخصصة على قابلية التبادل الكاملة مع ملحقات الكابولي القياسية PJ240.
الإنتاج القياسي وتدفق فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختبار قوة الشد وصلابة الألواح الفولاذية المستخدمة في إنتاج الدعامات الكابولية، وتصفية المواد الخام التي تفشل في معايير التحميل على ارتفاعات عالية.
- تشكيل قوس الكابولي: قطع وثني ولحام الألواح الفولاذية في إطارات ناتئ عمودية، مع الاحتفاظ بمواضع التثبيت لأقواس الضبط المائلة ومنصات التعليق.
- تصنيع المكونات المساعدة: إنتاج تجهيزات التوصيل القياسية، وتجميعات ضبط الشرائح، وإطارات المنصات المعلقة من خلال الختم واللحام الدقيق.
- المعالجة السطحية المضادة للصدأ: قم بتطبيق طلاء موحد مضاد للتآكل على جميع المكونات الفولاذية لإطالة عمر الخدمة في بيئات البناء الخارجية عالية الارتفاع.
- اختبار محاكاة الحمل للمجموعة الكاملة: قم بتجميع وحدات ناتئ PJ240 كاملة للتحقق من قدرة تحمل الحمولة، ووظيفة التراجع 600 مم وأداء تعديل الإمالة ±18 درجة.
- فحص المنتج النهائي: التحقق من دقة المعايرة العمودية للقوس واستقرار المنصة المعلقة وضيق الاتصال قبل التعبئة والشحن.
تعليقات العملاء الأصلية والحالات الهندسية في الموقع
شارك مقاولو بناء الجسور والمباني الشاهقة عالميًا التقييمات العملية بعد اعتماد قوالب صب الخرسانة العمودية الكابولية PJ240 باعتبارها قوالب صب الخرسانة الأساسية للمباني الشاهقة ضمن نظام التسلق المعياري:
- مقاول هندسة الجسور: يتعاون قالب الكابولي PJ240 بشكل مثالي مع سقالة التسلق الهيدروليكية كقوالب تسلق قياسية. يعمل التراجع الكامل للخلف مقاس 600 مم ومنصة التعليق المدمجة على تبسيط عمل تفكيك المرساة إلى حد كبير، كما أن تعديل الميل بمقدار ±18 درجة يناسب تصميمات الرصيف المنحنية المعقدة بسهولة.
- شركة تشييد المباني الشاهقة للغاية: قمنا بمطابقة وحدات PJ240 المتعددة مع قوالب صب الخرسانة ذاتية التسلق لصب جدار الأنبوب الأساسي؛ ليست هناك حاجة إلى سقالات إضافية على ارتفاعات عالية، مما يوفر تكاليف المواد الهائلة ويحسن سلامة البناء في الموقع.
- فريق بناء الجدران الاستنادية للمنحدر البلدي: يتكيف نظام النموذج مع متطلبات الصب الهيكلي المائل +6 درجات، والموصلات القياسية قابلة للتبديل بالكامل مع جميع أجزاء نظام سقالة التسلق الكامل الخاص بنا.
الأسئلة الشائعة | الأسئلة المتداولة
س 1: ما هي مشاريع البناء التي تناسبها قوالب صب الخرسانة العمودية الكابولية PJ240؟
A1: يتم تطبيقه على صب الخرسانة لأرصفة الجسور والجدران العمودية للمباني الشاهقة وهياكل الواجهات المائلة والجدران الاستنادية للبلدية، ويمكن دمجها مع نظام سقالة التسلق وسقالة التسلق الهيدروليكية لتشكيل نظام تسلق معياري متكامل كقوالب صب الخرسانة عالية الارتفاع الاحترافية.
س2: إلى أي مدى يمكن أن تتراجع لوحة النموذج للخلف ككل؟
ج2: يمكن تحريك مجموعة لوحة الشكل بالكامل إلى الخلف بمسافة أقصاها 600 مم، مما يترك مساحة عمل واسعة لإزالة المرساة وتجليد القضبان الفولاذية وتشطيب السطح الخرساني.
س3: ما هي حدود الميل القابلة للتعديل للشكل والهيكل المائل المصبوب؟
A3: يمكن إمالة لوحة النموذج للأمام والخلف في حدود ±18 درجة عبر الأقواس المائلة؛ يدعم النظام صب الهياكل الخرسانية المائلة بزاوية ميل قصوى تبلغ +6 درجة.
س 4: هل يحتاج هذا النموذج الكابولي إلى سقالات مؤقتة مستقلة للعمل على ارتفاعات عالية؟
ج4: لا. جميع أحمال الأقواس وألواح التشكيل وموظفي البناء يتم تحملها بواسطة مثبتات مدمجة مسبقًا، ويتم تجهيز منصات العمل المعلقة المتكاملة على القالب، مما يلغي الحاجة إلى تركيب سقالات إضافية.
Q5: هل يمكن لقوالب الجدار الكابولي العمودي PJ240 أن تتطابق مع منتجات سلسلة التسلق الأخرى؟
ج5: نعم، تعتمد جميع مكونات التوصيل مواصفات معيارية موحدة، والتي يمكن مطابقتها بحرية مع نظام سقالة التسلق، وقوالب التسلق الذاتية، وسقالة التسلق الهيدروليكية لتشكيل نظام تسلق معياري كامل لبناء نقل الطبقة الرأسية.
