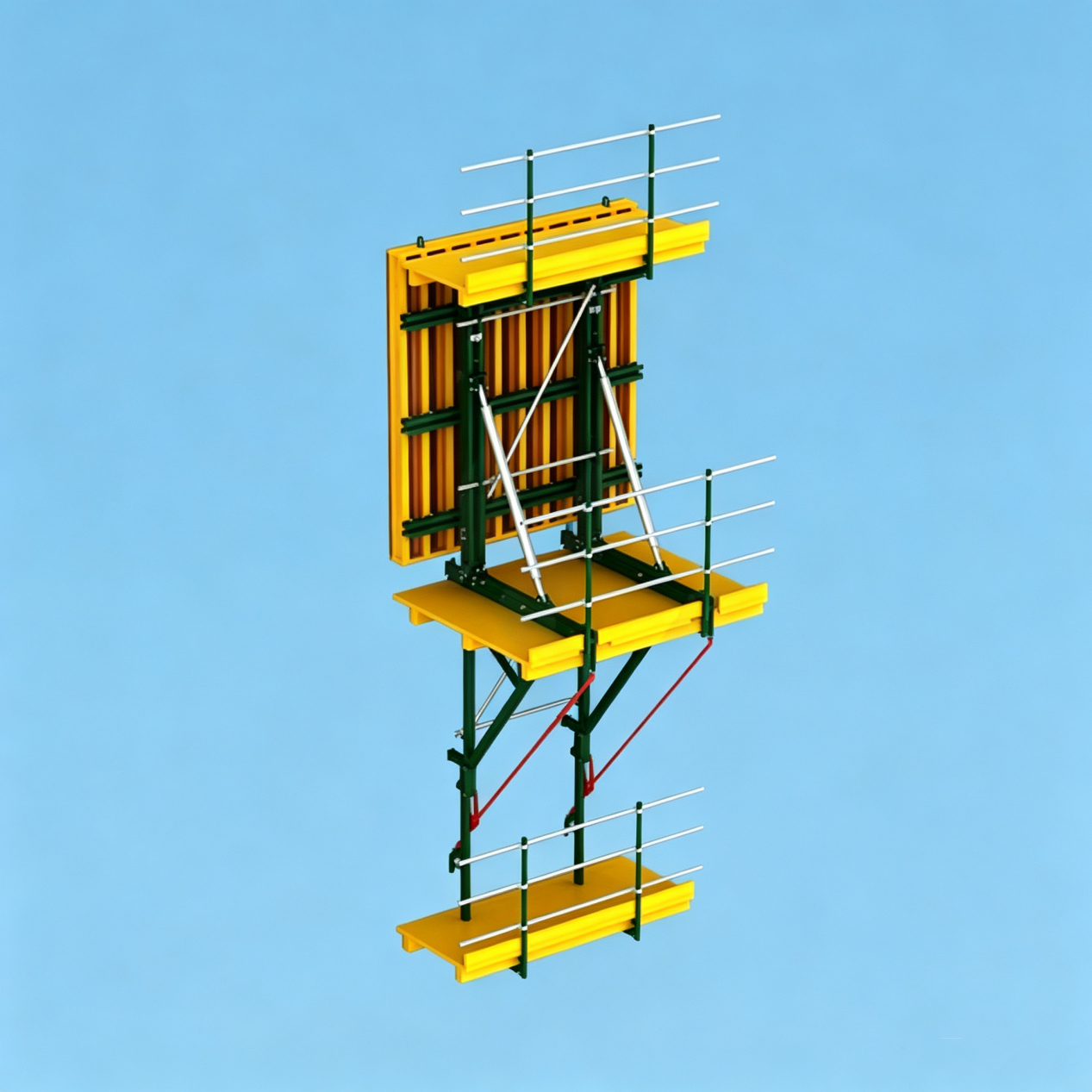

تحميل ثقيل DP240 ناتئ صندقة جانب واحد | نظام تسلق معياري عالي التحمل
تم تطويره للتعامل مع الدفع الجانبي الخرساني الضخم لأعمال الصب العمودي واسعة النطاق، تعمل قوالب صب الخرسانة ذات الجانب الواحد DP240 ذات التحميل الثقيل كوحدة دعم للخدمة الشاقة متوافقة مع مجموعات قوالب صب الخرسانة الكاملة ونظام سقالات التسلق الاحترافي وقوالب التسلق الذاتية الموثوقة وسقالة التسلق الهيدروليكية المتكاملة. تم تصميم نظام التسلق المعياري القوي هذا خصيصًا لصب الخرسانة ذات الوجه الواحد ذات الأحمال الثقيلة على البنى التحتية، وهو بمثابة قوالب صب الخرسانة الأساسية عالية الارتفاع للهياكل الخرسانية الكبيرة جدًا دون اختراق قضبان الربط، مما يقلل من عمالة ما بعد التشطيب ويسرع دورات البناء الإجمالية للسدود والجسور ومشاريع تحت الأرض.
إن قوالب صب الخرسانة الكابولية ذات الجانب الواحد DP240 عبارة عن حل صب مخصص من جانب واحد مصمم للإنشاءات الخرسانية ذات المساحات الكبيرة بما في ذلك السدود الهيدروليكية وأرصفة الجسور وكتل التثبيت والجدران الاستنادية الخرسانية وبطانات الأنفاق وهياكل محطات الطاقة تحت الأرض. يتم تحمل كل الضغط الجانبي الناتج عن الخرسانة الطازجة بالكامل من خلال أجزاء التثبيت المدمجة والأقواس الكابولية المتكاملة، مما يلغي الحاجة إلى قضبان ربط الجدار وإطارات التعزيز الخارجية الإضافية. يوفر النظام تجميعًا بسيطًا وسريعًا مع كفاءة مذهلة من حيث التكلفة، بينما ينتج أسطحًا خرسانية ناعمة لا تشوبها شائبة بعد التجريد، مما يجعله نظام قوالب صب الخرسانة ذو الجدار الواحد مثاليًا لبناء البنية التحتية الثقيلة.
ميزات المنتج الأساسية ومزايا البناء الفريدة
- تتحمل المثبتات المدمجة جميع أحمال الضغط الجانبي للخرسانة بالكامل، مما يلغي الحاجة إلى اختراق قضبان ربط الجدار. لا تبقى أي ثقوب للقضبان على الأسطح الخرسانية الجاهزة، مما يوفر نسيجًا ناعمًا موحدًا للجدار ويقلل من أعمال إصلاح التسرب اللاحقة.
- يمكن سحب مجموعة لوحة صب الخرسانة بالكامل مع أضلاع الجدار الرئيسية إلى الخلف كوحدة متكاملة، مما يخلق مساحة تشغيل واسعة لتنظيف بقايا اللوحة، وربط حديد التسليح والتضمين المسبق لخط الأنابيب قبل دورة الصب التالية.
- تربط شرائط الشد الأساسية وحدات صب الخرسانة المنفصلة معًا بإحكام، مما يضمن بقاء جميع ألواح القوالب المتجاورة في محاذاة على مستوى رأسي مستقيم دون إزاحة أثناء صب الخرسانة.
- تعتمد جميع قضبان التوصيل والأقواس وتركيبات القفل مواصفات تصنيع موحدة وموحدة، مما يوفر قابلية تبادل ممتازة وتوافقًا مع المكونات الأخرى لنظام التسلق المعياري ونظام سقالات التسلق.
- يتم تركيب آليات ضبط دقيقة في كل وحدة شكلية للضغط على الألواح بشكل وثيق على أسطح التسليح، مما يؤدي بشكل فعال إلى إيقاف تسرب الملاط واختلال اختلاف الارتفاع بين أقسام الصب المجاورة.
- يسمح هيكل الضبط متعدد الاتجاهات لقسم لوحة صب الخرسانة بالتحرك عموديًا وأفقيًا بالنسبة لإطار الدعم الكابولي، مما يوفر موضعًا مرنًا لمطابقة الخطوط الهيكلية المعقدة غير المنتظمة في الموقع.
التثبيت القياسي خطوة بخطوة في الموقع وتدفق عملية الصب
- تثبيت وتثبيت أجزاء التثبيت المدمجة على الهيكل الخرساني الأساسي باتباع متطلبات تباعد الرسم الهندسي بدقة؛ تحقق من صلابة التثبيت لتحمل الضغط الجانبي الكامل للحمل الثقيل DP240.
- قم بتركيب دعامات دعم الكابول الرئيسية على المراسي المدمجة المثبتة مسبقًا، وقم بقفل جميع قضبان التوصيل والمثبتات لتشكيل إطار قاعدة ثابت متطابق مع سقالة التسلق الهيدروليكية إذا كانت هناك حاجة إلى الرفع الرأسي الشاهق.
- قم بتجميع ألواح صب الخرسانة والقواطع الخلفية الرئيسية كوحدة كاملة، وقم بتوصيل الألواح المنفصلة بشرائط شد أساسية مخصصة للحفاظ على المحاذاة المستقيمة عبر جميع أقسام النموذج.
- قم بتشغيل آلية التراجع للخلف لسحب مجموعة اللوحة الكاملة بعيدًا عن الهيكل، وإكمال التنظيف الشامل للوحة وأعمال ربط حديد التسليح في فجوة التشغيل المفتوحة.
- ادفع وحدة النموذج للأمام إلى موضع الصب، وقم بتنشيط أجهزة الضبط الدقيق لربط الألواح بإحكام ضد التعزيز، وإزالة الفجوات التي تسبب تسرب الملاط واختلاف درجة السطح.
- قم بإجراء فحص كامل لقفل الدعامة واستواء اللوحة ووصلة شريط الشد قبل صب الخرسانة بمساحة كبيرة.
- استكمال صب الخرسانة المستمر. تتحمل دعامة الكابولي DP240 والمثبتات المدمجة كل الضغط الجانبي بدون قضبان ربط الجدار، مما يحافظ على ثبات الألواح طوال عملية الصب.
- انتظر حتى تصل الخرسانة إلى قوة التجريد المحددة، ثم اسحب مجموعة لوحة النموذج بأكملها إلى الخلف مرة أخرى لتنظيف وتحضير قطاع البناء التالي.
- بالنسبة للبنية التحتية الشاهقة الرأسية، تعاون مع قوالب صب الخرسانة ذاتية التسلق ونظام سقالات التسلق لرفع وحدة الكابولي DP240 بأكملها إلى أعلى إلى مستويات الصب اللاحقة.
السيناريوهات الهندسية الرئيسية المطبقة
تعتبر قوالب صب الخرسانة ذات الجانب الواحد DP240 ذات التحميل الثقيل مكونًا أساسيًا للحمل الثقيل لنظام التسلق المعياري الموحد وقوالب صب الخرسانة الشاهقة، والتي تم اعتمادها على نطاق واسع في إنشاء البنية التحتية الكبيرة:
- مشاريع الحفاظ على المياه الهيدروليكية: السدود الخرسانية الكبيرة، والجدران الاستنادية للخزان، والهياكل الرئيسية لبوابات المياه مع صب كتلة واحدة من الوجه
- هندسة النقل الجسور: أرصفة الجسور الكبيرة، وكتل تثبيت الجسور المدعومة بالكابلات، والجدران الاستنادية أحادية الجانب للجسر
- البناء البلدي تحت الأرض: بطانات الجدران الجانبية للأنفاق، ومحطات الطاقة الكبيرة تحت الأرض، وهياكل المرافق الشاملة تحت الأرض
- المنشآت الصناعية الشاهقة والكبيرة جدًا: جدران مقاومة للتسرب أحادية الجانب للمصنع الثقيل، وهياكل خرسانية خارجية للصوامع العمودية
- البنية التحتية العمودية الشاهقة: التعاون مع سقالات التسلق الهيدروليكية وقوالب التسلق الذاتية للسد الطويل والصب المستمر ذو الطبقات العالية
الفوائد الاقتصادية والإنشائية المباشرة للمقاولين
- تخلص من التكاليف المتعلقة بقضبان الربط: لا حاجة إلى قضبان ربط على الحائط أو ملحقات مانعة للتسرب متطابقة، مما يقلل من نفقات المواد ورسوم العمل لإصلاح التسرب بعد الجدار.
- تعزيز كفاءة العمل في الموقع: يعمل تصميم التراجع المتكامل على تبسيط عملية التنظيف وربط حديد التسليح دون تفكيك الشكل الكامل، مما يؤدي إلى تقصير كل دورة من دورات قطاع البناء.
- ضمان جودة ممتازة لسطح الخرسانة: تعمل وصلة شريط الشد المستقيمة وأجهزة الشد الدقيقة على تجنب تسرب الملاط وخطوات السطح، وإزالة أعمال التجصيص الثانوية بعد التجريد.
- توافق قوي بين الأنظمة: تتوافق أجزاء التوصيل القياسية بسلاسة مع قوالب التسلق ونظام سقالات التسلق وقوالب التسلق الذاتية وسقالة التسلق الهيدروليكية كنظام تسلق معياري كامل.
- تحديد موضع مرن متعدد الاتجاهات: يتكيف تعديل اللوحة الرأسية والأفقية مع الخطوط الهيكلية غير المنتظمة دون رسوم تخصيص النموذج المخصص.
- محمل أحمال ثقيلة عالي الأمان: دعامة ناتئة من فئة DP240 ونظام تثبيت مدمج يتحمل بشكل موثوق الضغط الجانبي الخرساني الضخم من أجل صب جانب واحد على مساحة كبيرة.
- المكونات المعيارية القابلة لإعادة الاستخدام: تحافظ جميع تجهيزات التوصيل القياسية على قابلية تبادل ممتازة لدوران المشروعات المتعددة، وتعمل بمثابة قوالب صب الخرسانة عالية الارتفاع وموفرة للتكلفة على المدى الطويل.
مراقبة الجودة ومعايير الامتثال للأحمال الثقيلة
جميع أقواس صب الخرسانة ذات الجانب الواحد DP240 وأجزاء التثبيت المدمجة تمر باختبار ضغط الحمل الثقيل الصارم قبل شحن المصنع. يتم اعتماد ألواح فولاذية سميكة عالية القوة لتصنيع الإطار الكابولي لتلبية متطلبات الضغط الجانبي الخرساني الكبيرة لمشاريع السدود والجسور. تتبع شرائط الشد الأساسية وآليات الضبط الدقيق وجميع قضبان التوصيل معايير الأبعاد الموحدة لنظام التسلق المعياري لتحقيق المطابقة الشاملة مع نظام سقالة التسلق وسقالة التسلق الهيدروليكية. تخضع كل وحدة نموذج نهائية لفحص محاكاة المحاذاة ومنع التسرب للتحقق من تأثير استقامة شرائط الشد وأداء الختم لأجهزة الضبط الدقيق، مما يلبي تمامًا معايير سلامة البناء الصارمة لمشاريع صب الخرسانة عالية الارتفاع للبنية التحتية الكبيرة.
خدمة التخصيص لمشاريع البنية التحتية الكبيرة الخاصة
نحن نقدم خدمات التخصيص المستهدفة التي تغطي سلسلة قوالب التسلق الكاملة ونظام التسلق المعياري. يمكن للعملاء تخصيص دعامات ناتئة محسنة ذات أحمال ثقيلة لصب السدود الكبيرة جدًا، أو ضبط مواصفات التثبيت المدمجة وفقًا لقوة الخرسانة الأساسية، أو تحسين مخططات التجميع باستخدام قوالب صب الخرسانة ذاتية التسلق وسقالة التسلق الهيدروليكية استنادًا إلى رسومات إنشاء الرصيف والسدود. تتوفر عند الطلب ألواح تشكيل واسعة جدًا مخصصة للصب أحادي الوجه الكبير للغاية، وتحتفظ جميع ملحقات التوصيل القياسية بإمكانية تبادل ممتازة مع مجموعات قوالب صب الخرسانة ذات الجانب الواحد القياسية DP240 الكابولية.
الإنتاج القياسي وسير عمل فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختبار قوة الشد للوحة الفولاذية ومقاومة الحمل، واختيار الفولاذ السميك عالي القوة لإنتاج دعامة الكابولي ذات الحمل الثقيل DP240.
- معالجة دعامة الكابولي: قطع وثني ولحام الألواح الفولاذية في إطارات ناتئ متكاملة، وتلميع جميع وصلات اللحام للتخلص من مخاطر تركيز الضغط تحت الحمل الثقيل.
- تصنيع التركيبات المساعدة: إنتاج شرائط التوتر الأساسية، وأجهزة الضبط الدقيق متعددة الاتجاهات وقضبان التوصيل القياسية عبر الختم والقولبة الدقيقة.
- إنتاج أجزاء المرساة المضمنة: تصنيع مكونات المرساة للخدمة الشاقة المطابقة لمعيار الحمل DP240، وتنفيذ معالجة طلاء السطح المضاد للصدأ.
- اختبار محاكاة الحمل الكامل: قم بتجميع مجموعات نماذج الكابولي الكاملة لاختبار أقصى قدرة تحمل للضغط الجانبي، واستقامة اللوحة، والأداء المضاد للتسرب.
- فرز المنتج النهائي: قم بمطابقة الأقواس والألواح وجميع ملحقات التوصيل في مجموعات كاملة، وفحص مرونة الضبط وتأثير محاذاة شريط التوتر قبل التعبئة والشحن.
تعليقات العملاء الحقيقية وحالات مشاريع البنية التحتية
شارك مقاولو البنية التحتية العالمية الكبرى التقييمات العملية بعد اعتماد قوالب صب الخرسانة ذات الجانب الواحد ذات التحميل الثقيل DP240 كقوالب صب الخرسانة الأساسية ضمن نظام التسلق المعياري الموحد:
- مقاول سد الطاقة الكهرومائية: يتطابق شكل الكابولي ذو الحمل الثقيل DP240 مع سقالة التسلق الهيدروليكية وقوالب التسلق الذاتية بشكل مثالي. يوفر التصميم الذي لا يحتوي على قضيب ربط أسطح جدران سد خالية من العيوب، كما يعمل التراجع المتكامل للخلف على تسريع تقدم الصب القطاعي بشكل كبير.
- شركة بناء رصيف الجسور: توفر قضبان التوصيل القياسية توافقًا رائعًا مع نظام سقالة التسلق الخاص بنا، ويتكيف تعديل اللوحة متعدد الاتجاهات مع مخططات الرصيف المتغيرة دون تكلفة إضافية للشكل المخصص.
- فريق بناء محطة توليد الطاقة تحت الأرض: يعمل هيكل استقامة شريط التوتر على إزالة الخطوات السطحية تمامًا أثناء صب الجدار الجانبي بمساحة كبيرة، كما تعمل أجهزة الضبط الدقيق على إيقاف تسرب الملاط بشكل فعال وتقليل مدخلات العمالة بعد التشطيب بشكل كبير.
الأسئلة الشائعة | الأسئلة المتداولة
س 1: ما هي مشاريع البنية التحتية الكبيرة التي تستخدم فيها قوالب صب الخرسانة أحادية الجانب DP240 بشكل أساسي؟
A1: إنه مثالي للسدود وأرصفة الجسور وكتل التثبيت والجدران الاستنادية الخرسانية وبطانات الأنفاق ومحطات الطاقة تحت الأرض مع صب الخرسانة ذات الوجه الواحد بمساحة كبيرة، ويمكن أن يتعاون مع سلسلة Climbing Formwork كقوالب صب احترافية عالية الارتفاع للهياكل الرأسية الطويلة.
س2: لماذا لا تتطلب هذه القوالب استخدام قضبان ربط مثبتة على الحائط؟
A2: يتم تنفيذ جميع أحمال الضغط الجانبي للخرسانة بالكامل بواسطة أجزاء التثبيت المدمجة وأقواس دعم الكابولي للحمل الثقيل DP240، لذلك لم تعد هناك حاجة لقضبان الربط المخترقة وإطارات التعزيز الخارجية الإضافية للبناء.
س 3: كيف يتم تنظيف الألواح وربط القضبان الفولاذية بكفاءة بعد الصب؟
ج3: يمكن للوحة الشكل بالكامل ومجموعة أضلاع الرول الرئيسية التراجع للخلف كوحدة متكاملة واحدة، مما يخلق مساحة مفتوحة كافية لتنظيف اللوحة وتجليد تقوية الفولاذ بدون عمل تفكيك كامل للشكل.
س 4: هل يمكن لهذه القوالب الكابولية أن تتطابق مع نظام سقالة التسلق وسقالة التسلق الهيدروليكية؟
ج4: نعم، تعتمد جميع مكونات التوصيل الأحجام القياسية الموحدة لنظام التسلق المعياري، مما يحقق المطابقة السلسة مع قوالب التسلق، وقوالب التسلق الذاتية، وسقالات التسلق الهيدروليكية لبناء البنية التحتية الشاهقة العمودية ذات الطبقات.
س 5: كيف يمكن تجنب تسرب الملاط واختلاف خطوة السطح بين وحدات صب الخرسانة؟
ج5: تقوم شرائط التوتر الأساسية المخصصة بتوصيل الألواح المجاورة للحفاظ على المحاذاة الرأسية الكاملة، كما تقوم آليات الضبط الدقيق متعددة الاتجاهات بضغط الألواح بإحكام على الأسطح الخرسانية لإزالة الفجوات وإزاحة الارتفاع أثناء الصب.
