قالب جدار ناتئ PJ240 قابل لإعادة الاستخدام | حل قوالب صب الخرسانة متعدد الاستخدامات لتسلق المرتفعات

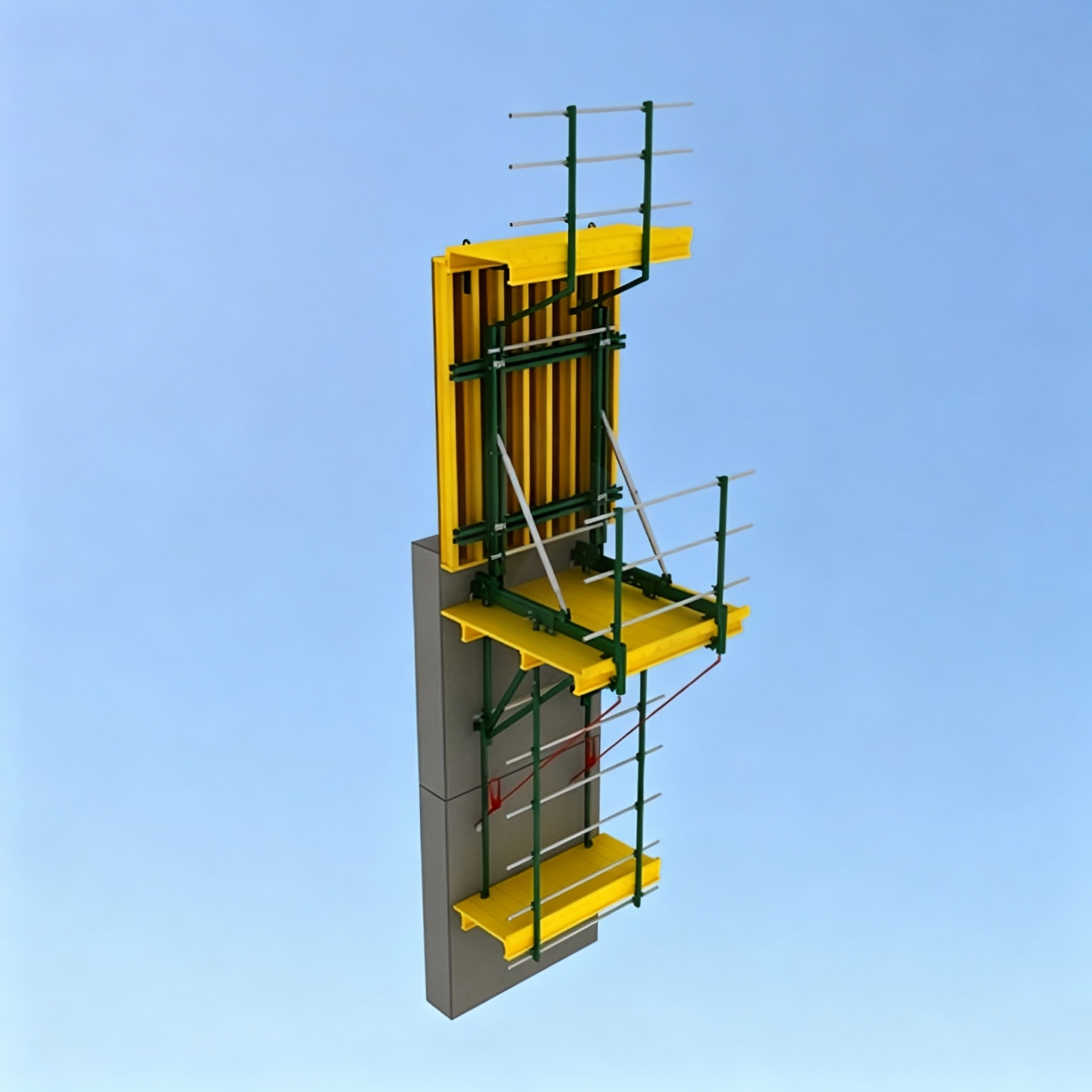

قالب الجدار الكابولي PJ240 القابل لإعادة الاستخدام عبارة عن أداة صب عمودية متينة ومتعددة الدورات تنتمي إلى خط إنتاج قوالب التسلق الكاملة. يمكن أن تكون متطابقة تمامًا مع نظام سقالة التسلق القياسي، وقوالب التسلق الذاتية التي تعمل بالطاقة الهيدروليكية، وسقالة التسلق الهيدروليكية، مما يشكل نظام تسلق معياري كامل لمختلف أعمال البناء الرأسية. يعمل هذا القالب الكابولي القابل للتعديل كقوالب صب عالية التكلفة وفعالة من حيث التكلفة لرصيف الجسر وصب جدران المبنى، ويعتمد تصميم محمل قضيب الربط لموازنة الضغط الجانبي للخرسانة، ويدعم ارتفاع صب فردي واسع قابل للتعديل مع أسطح خرسانية نهائية خالية من العيوب.
تم تطوير قالب الجدار الكابولي PJ240 خصيصًا لصب الخرسانة لأرصفة الجسور وجدران المباني السكنية والتجارية والأشكال الهيكلية المتنوعة الأخرى. أثناء البناء في الموقع، يتم تحمل الضغط الجانبي الناتج عن الخرسانة الطازجة بالكامل بواسطة مسامير الربط المتقاطعة. يوفر النظام تركيبًا سهلاً وسريعًا، ونطاقًا واسعًا قابلاً للتعديل لارتفاع الصب لمرة واحدة وسطح جدار خرساني أملس بعد التجريد، مع مزايا أداء التكلفة البارزة لاستخدام البناء الدوري على المدى الطويل.
ميزات المنتج الأساسية ومزايا البناء الفريدة
- يتم نقل الحمولة الكاملة بما في ذلك الدعامة الكابولية وألواح التشكيل والحمل المباشر للبناء بالكامل إلى أجزاء المرساة المدمجة مسبقًا، مما يلغي الحاجة إلى تركيب سقالات مستقلة إضافية، مما يجعلها مناسبة للغاية لعمليات البناء العلوية على ارتفاعات عالية.
- يمكن سحب مجموعة لوحة الشكل بالكامل إلى الخلف بمسافة أقصاها 600 مم، مما يوفر مساحة عمل واسعة للتنظيف وترتيب حديد التسليح بين دورات الصب.
- تدعم وحدة لوحة النموذج الإزاحة الأفقية والرأسية المستقلة بالنسبة لإطار الدعم الكابولي، مما يوفر موضعًا مرنًا يناسب مختلف الخطوط الهيكلية غير المنتظمة.
- مُجهز بهيكل تقوية قطري قابل للتعديل للوحة القالب، مما يتيح تعديل الميل للأمام والخلف مع أقصى زاوية قابلة للتعديل تبلغ ±18 درجة.
- عند إنشاء الهياكل الخرسانية المائلة، يتكيف النظام مع أقصى زاوية ميل هيكلية تبلغ +6° لتلبية متطلبات صب الجدران المنحدرة الخاصة.
- يتم تصنيع جميع تجهيزات التوصيل والمسامير ومكونات القفل وفقًا لمعايير صناعية موحدة مع إمكانية تبديل قوية، ومتوافقة مع جميع ملحقات نظام التسلق المعياري.
- يتم تثبيت منصة العمل المعلقة المدمجة مسبقًا على لوحات التشكيل، مما يوفر مساحة تشغيل آمنة لتفكيك المرساة المدمجة ومعالجة تشطيب سطح الخرسانة بعد الصب.
- جميع المكونات الهيكلية تعتمد تصميم توصيل الربط القابل للفصل مع أوضاع قفل مرنة وموثوقة، مما يحقق التجميع الميداني السريع بدون أدوات مساعدة معقدة.
- يتم تكوين أقواس الضبط القطرية مسبقًا على إطارات دعم ناتئة، مما يسمح بضبط دقيق مناسب لعمودية الشكل لضمان أسطح الجدران العمودية المسطحة.
التجميع القياسي في الموقع وتدفق عملية الصب
- قم بتثبيت وتثبيت مكونات التثبيت المدمجة مسبقًا على الهيكل الخرساني السفلي النهائي وفقًا لرسومات تخطيط البناء، لتحمل جميع أحمال قالب الجدار الكابولي PJ240 القابل لإعادة الاستخدام.
- تنفيذ الربط المعياري للأقواس الكابولية وجميع أجزاء التوصيل، وقفل جميع أدوات التثبيت القياسية بإحكام؛ قم بتركيب أقواس ضبط قطرية على إطار الدعم لمعايرة العمودية لاحقًا.
- قم بتجميع ألواح التشكيل وتركيب منصة العمل المعلقة المدمجة على الجانب الخارجي للوحة، مع توفير مساحة لمسامير الربط المتقاطعة لتحمل الضغط الجانبي للخرسانة أثناء الصب.
- ضبط المواضع الأفقية والرأسية للألواح المتعلقة بالإطارات الكابولية كما هو مطلوب؛ قم بتشغيل دعامات قطرية لإمالة الألواح ضمن نطاق ±18 درجة إذا كانت هناك حاجة إلى إنشاء جدار مائل، ويقتصر على حد أقصى +6 درجات من المنحدر الهيكلي.
- استخدم وظيفة التراجع الكامل بمقدار 600 مم لمجموعة اللوحة بأكملها لتنظيف الألواح وإكمال أعمال ربط القضبان الفولاذية، ثم ادفع الألواح للأمام واضبط الوضع العمودي عبر دعامات الإطار القطرية.
- قم بتركيب مسامير ربط متقاطعة لمشاركة الضغط الجانبي للخرسانة، وإجراء فحص كامل لضيق الربط والاستواء الرأسي قبل صب الخرسانة.
- استكمال صب الخرسانة المستمر. يمكن للعمال تنفيذ أعمال إزالة المرساة وتشطيب الخرسانة على منصة التعليق المدمجة أثناء فترات البناء.
- بعد أن تصل الخرسانة إلى قوة التجريد المحددة، قم بتحرير مسامير الربط واسحب مجموعة اللوحة بأكملها إلى الخلف بمقدار 600 مم مرة أخرى لإعداد الطبقة التالية من حديد التسليح.
- بالنسبة للبناء الرأسي المستمر الشاهق، تعاون مع نظام سقالة التسلق وسقالة التسلق الهيدروليكية لرفع القالب الكابولي بالكامل كمجموعة من قوالب صب الخرسانة الشاهقة على طول مسار نظام التسلق المعياري.
السيناريوهات الهندسية الرئيسية المطبقة
قالب الجدار الكابولي PJ240 القابل لإعادة الاستخدام عبارة عن صندقة تسلق متعددة الوظائف يمكن دمجها مع قوالب صب الخرسانة ذاتية التسلق وسقالة التسلق الهيدروليكية في نظام تسلق معياري كامل، يتم تطبيقه على نطاق واسع على مشاريع البناء التالية:
- هندسة الجسور: أرصفة جسور الطرق السريعة والسكك الحديدية، ودعائم الجسور المدعومة بالكابلات، وصب الخرسانة على جدران الرصيف العمودي
- تشييد المباني الشاهقة: الأبراج السكنية ومباني المكاتب والمجمع التجاري صب الجدران الخارجية العمودية
- الهياكل الخاصة المائلة: بناء جدران الواجهة المائلة والجدران الاستنادية للمنحدر ضمن الحد الأقصى للميل الهيكلي +6 درجات
- المنشآت الصناعية متوسطة الارتفاع: بناء الجدران الحاملة العمودية للمصنع والجدران المغلقة مع متطلبات التشغيل على ارتفاعات عالية
- المشاريع البلدية الكبيرة: جدران عمودية ذات هيكل مرتفع تتطلب صبًا دوريًا متكررًا كقوالب صب قابلة لإعادة الاستخدام
فوائد اقتصادية وإنشائية مرئية للمقاولين
- توفير الاستثمار الإضافي في السقالات: يتم دعم جميع أحمال البناء بواسطة مثبتات مدمجة، مما يقلل تكاليف المواد والعمالة اللازمة لتركيب السقالات المؤقتة بشكل مستقل.
- كفاءة تشغيل عالية: تصميم التراجع الكامل للخلف 600 مم يتجنب التفكيك الكامل للتنظيف وأعمال التسليح، مما يؤدي إلى تقصير دورة البناء ذات الطبقة الواحدة بشكل كبير.
- قدرة قوية على التكيف مع الهياكل المعقدة: تعديل اللوحة متعددة الاتجاهات ووظيفة الإمالة بمقدار ±18 درجة تناسب مشاريع الجدران المستقيمة والمائلة دون إنتاج قوالب صب مخصصة.
- منصة تعليق آمنة مدمجة: مساحة عمل مستقلة لتفكيك المرساة وتشطيب الخرسانة تعمل على تحسين سلامة التشغيل على ارتفاعات عالية.
- التجهيزات القياسية العالمية: تتوافق جميع أجزاء التوصيل مع نظام سقالة التسلق ومكونات نظام التسلق المعياري الأخرى، مما يقلل من ضغط مخزون قطع الغيار.
- مرونة واسعة في ارتفاع الصب: يعمل النطاق الكبير القابل للتعديل لارتفاع الصب لمرة واحدة على تسريع تقدم البناء الرأسي للمشاريع الشاهقة.
- قابلية إعادة استخدام ممتازة: تتميز جميع مكونات الربط بأنها مقاومة للاهتراء لعشرات دورات الدوران، مما يقلل من تكلفة شراء المواد على المدى الطويل باعتبارها قوالب صب متينة قابلة لإعادة الاستخدام.
- جودة الجدار الملساء المضمونة: يتحكم هيكل محمل الحمل الملولب المتقاطع بشكل فعال في تشوه الشكل لتوفير أسطح خرسانية نهائية خالية من العيوب دون تلميع ثانوي.
جودة المنتج ومعايير الامتثال للتحميل
يتم تصنيع جميع مكونات قالب الجدار الكابولي PJ240 القابل لإعادة الاستخدام من الفولاذ السميك عالي الشد وتخضع للمعالجة السطحية المضادة للصدأ قبل التسليم. تكمل كل دعامة ناتئة اختبار محاكاة الحمل الكامل للتحقق من قدرتها على تحمل أحمال الإطار واللوحة وأحمال البناء الحية المنقولة إلى المراسي المدمجة. تتبع الأجزاء المتطابقة من الدعامات القطرية والمنصة المعلقة ومسامير الربط المتقاطعة معايير الأبعاد الموحدة لنظام التسلق المعياري، مما يحقق التجميع السلس مع نظام سقالة التسلق وقوالب التسلق الذاتية الهيدروليكية. تجتاز آليات ضبط الإمالة والتراجع للخلف اختبارات الدورة المتكررة للحفاظ على أداء مستقر في ظل بيئات بناء طويلة المدى على ارتفاعات عالية، وتلبية معايير السلامة الدولية لقوالب صب الخرسانة عالية الارتفاع.
دعم التخصيص للمشاريع الهيكلية الخاصة
نحن نقدم خدمات التخصيص المستهدفة التي تغطي جميع سلاسل قوالب التسلق وأنظمة التسلق المعيارية. يمكن للعملاء ضبط الحد الأقصى لمسافة التراجع للخلف للألواح، أو تحسين نطاق إمالة التدعيم القطري للهياكل المائلة الخاصة، أو تخصيص حجم المنصة المعلقة وفقًا لمتطلبات التشغيل في الموقع. يمكن تحسين مطابقة مخططات التجميع مع سقالة التسلق الهيدروليكية بناءً على رسومات إنشاءات التسلق الشاهقة. تحتفظ جميع مكونات قوالب الكابولي المخصصة بقابلية التبادل الكاملة مع الملحقات القياسية لنظام سقالة التسلق وقوالب التسلق الذاتية، وتحافظ على إمكانية إعادة الاستخدام المتميزة لمشاريع البناء المتعددة.
الإنتاج القياسي وسير عمل فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختبار قوة الشد للصفائح الفولاذية لإنتاج دعامة الكابولي، وفحص صلابة المواد الخام لتلبية متطلبات الحمل الثقيل على ارتفاعات عالية.
- معالجة الإطار الكابولي: قطع الألواح الفولاذية وثنيها ولحامها في أقواس الكابولي القياسية PJ240، مع الاحتفاظ بمواضع التثبيت لأقواس الضبط القطرية ومنصات التعليق.
- تصنيع المكونات المساعدة: إنتاج مثبتات توصيل موحدة، وأجزاء متطابقة من مسامير الربط المتقاطعة، وأقواس قطرية قابلة للتعديل عبر تقنية الختم الدقيق.
- تجميع اللوحة وتركيب الآلية: قم بتركيب الهيكل المنزلق للتراجع للخلف وجهاز ضبط الإمالة على لوحات النموذج، وقم بتركيب منصات العمل المعلقة المتكاملة.
- اختبار محاكاة الوظائف الكاملة: التحقق من مسافة التراجع للخلف (بحد أقصى 600 مم)، ونطاق إمالة اللوحة ±18 درجة وقابلية التكيف مع الميل الهيكلي +6 درجات تحت حمل البناء المحاكي.
- الفحص الشامل للمنتج النهائي: التحقق من موثوقية الربط ودقة الضبط الرأسي وسلامة منصة التعليق قبل التعبئة والشحن كمجموعات كاملة لصندقة التسلق.
ردود فعل حقيقية لمشروع العميل
شارك مقاولو بناء الجسور والمباني الشاهقة العالمية التقييم العملي بعد اعتماد قالب الجدار الكابولي PJ240 القابل لإعادة الاستخدام كقوالب صب الخرسانة الأساسية ضمن نظام التسلق المعياري:
- مقاول هندسة الجسور: يتعاون هذا القالب الكابولي القابل لإعادة الاستخدام بشكل لا تشوبه شائبة مع سقالة التسلق الهيدروليكية الخاصة بنا. ليست هناك حاجة إلى سقالات إضافية، ويعمل تصميم التراجع للخلف بمقدار 600 مم على تسريع عمل ربط حديد التسليح للرصيف بشكل كبير، مع أسطح الرصيف النهائية الناعمة بعد الصب.
- شركة تشييد المباني الشاهقة: توفر الألواح القابلة للتعديل متعددة الاتجاهات والمنصة المعلقة المدمجة راحة كبيرة لبناء الجدران الخارجية لدينا؛ تعمل الأقواس القطرية على معايرة الوضع الرأسي بسهولة وتناسب تصميمات الواجهات المائلة قليلاً ضمن نطاق الزاوية المسموح به.
- فريق بناء المنحدرات البلدية: تتوافق أجزاء التوصيل القياسية مع جميع ملحقات نظام سقالات التسلق الموجودة لدينا بشكل مثالي، كما تعمل العشرات من الاستخدامات الدورية على خفض نفقات شراء قوالب صب الخرسانة السنوية بشكل فعال.
الأسئلة الشائعة | الأسئلة المتداولة
Q1: ما هي أعمال البناء المناسبة لقالب الجدار الكابولي PJ240 القابل لإعادة الاستخدام؟
A1: يتم تطبيقه بشكل أساسي على صب الخرسانة لأرصفة الجسور والجدران العمودية للمباني الشاهقة والهياكل الخاصة المائلة، ويمكن دمجه مع نظام سقالة التسلق كقوالب صب احترافية عالية الارتفاع للبناء الرأسي على ارتفاعات عالية.
س2: إلى أي مدى يمكن أن تتراجع مجموعة لوحة النموذج بأكملها إلى الخلف؟
ج2: يمكن تحريك وحدة لوحة الشكل الكاملة بالكامل للخلف بمسافة أقصاها 600 مم لتوفير مساحة واسعة لتنظيف اللوحة وربط القضبان الفولاذية بين دورات الصب.
س 3: ما هي حدود الزاوية القابلة للتعديل للقالب وهياكل البناء؟
A3: يمكن إمالة لوحة النموذج للأمام والخلف في حدود ±18 درجة عبر الأقواس القطرية؛ يدعم النظام أقصى ميل +6 درجات للهيكل الخرساني المصبوب نفسه.
س 4: هل يتطلب هذا القالب الكابولي سقالات مؤقتة مستقلة أثناء البناء؟
ج4: لا. تتحمل أجزاء المرساة المدمجة جميع الأحمال بما في ذلك الأقواس وألواح التشكيل والحمل المباشر للبناء، لذا فإن تركيب السقالات الإضافي ليس ضروريًا للعمليات على ارتفاعات عالية.
س 5: هل يمكن أن يتطابق قالب الجدار الكابولي PJ240 مع سقالة التسلق الهيدروليكية وقوالب التسلق الذاتي؟
ج5: نعم، جميع تجهيزات التوصيل تعتمد أبعادًا معيارية موحدة، والتي يمكن مطابقتها بحرية مع نظام سقالة التسلق، وسقالة التسلق الهيدروليكية، وقوالب التسلق الذاتية لتشكيل نظام تسلق معياري كامل للصب العمودي الشاهق المستمر.
