إطار حائط ناتئ PJ240 متكامل | قوالب صب الخرسانة للتسلق الشاهقة متعددة السيناريوهات

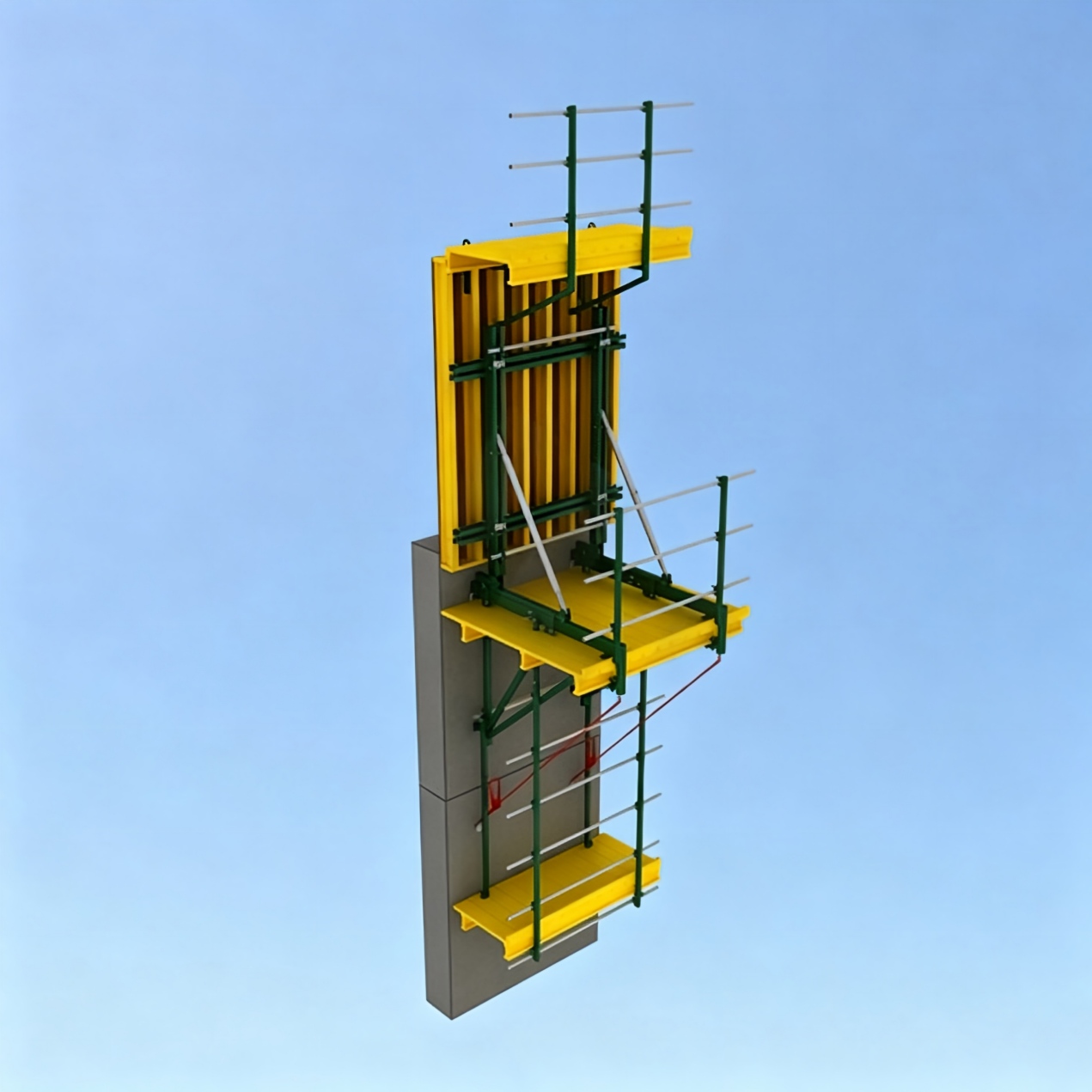

إطار الجدار الكابولي المتكامل PJ240 عبارة عن إطار صب متكامل متعدد الاستخدامات ومُصنف ضمن سلسلة صندقة التسلق، والذي يمكن مطابقته تمامًا مع نظام سقالة التسلق القياسي، وصندقة التسلق الذاتي ذات المحرك الهيدروليكي وسقالة التسلق الهيدروليكية الكاملة لتشكيل نظام تسلق معياري كامل لأعمال البناء الرأسية المختلفة. باعتبارها قوالب صب الخرسانة متعددة الوظائف قابلة للتطبيق على رصيف الجسور وصب جدران المبنى، فإن الإطار الكابولي PJ240 يعتمد تصميم محمل قضيب الربط للضغط الجانبي للخرسانة، مما يدعم ارتفاع صب الطبقة الواحدة القابل للتعديل، والأسطح الخرسانية الناعمة النهائية والتحكم الفعال في التكلفة لكل من مشاريع البنية التحتية والبناء.
تم تصميم إطار الشكل الكابولي PJ240 لصب الخرسانة على أرصفة الجسور وجدران المباني السكنية والتجارية بالإضافة إلى الأعمال الهيكلية الرأسية المختلفة. أثناء البناء في الموقع، يتم تحمل كل الدفع الجانبي من الخرسانة الطازجة عن طريق مطابقة مسامير الربط المتقاطعة. يوفر النظام مزايا بارزة بما في ذلك التجميع البسيط والسريع، ونطاق واسع قابل للتعديل لارتفاع الصب لمرة واحدة، وتشطيب خرساني ناعم لا تشوبه شائبة، وأداء متميز من حيث التكلفة لمشاريع الإنشاءات المدنية والبنية التحتية العامة.
الميزات الوظيفية للمنتج الأساسي ومزايا البناء الفريدة
- يتم دعم المجموعة بأكملها بما في ذلك إطار الدعم الكابولي وألواح الشكل والأحمال الحية للبناء بشكل كامل من خلال مكونات التثبيت المضمنة مسبقًا. لا حاجة إلى تركيب سقالات مؤقتة إضافية بشكل مستقل، مما يجعل الإطار مناسبًا للغاية لعمليات البناء العلوية على ارتفاعات عالية.
- يمكن سحب مجموعة لوحة الشكل بالكامل إلى الخلف بمسافة أقصاها 600 مم، مما يخلق فجوة واسعة لربط القضبان الفولاذية وتفكيك الأجزاء المدمجة وصيانة سطح الجدار بعد معالجة الخرسانة.
- تدعم الألواح النموذجية الإزاحة الأفقية والرأسية المستقلة بالنسبة لإطار الدعم الكابولي الرئيسي، مما يوفر تكيفًا مرنًا لتحديد المواقع مع مختلف الأحجام الهيكلية ومخططات الجدران.
- مُجهزة بهيكل تعديل داعم مائل، يمكن إمالة لوحة الشكل بأكملها للأمام والخلف بزاوية قابلة للتعديل بحد أقصى تبلغ ±18 درجة لتلبية متطلبات الصب الهيكلية الخاصة.
- عند إنشاء هياكل عمودية مائلة، يمكن لنظام النموذج أن يتكيف مع الميل الهيكلي حتى +6 درجات بدون إطارات دعم إضافية مساعدة.
- تعتمد جميع مسامير التوصيل والمثبتات وتجهيزات المفاصل مواصفات إنتاج موحدة وموحدة، مع إمكانية تبديل عالية لتتناسب مع جميع مكونات نظام التسلق المعياري وسقالة التسلق الهيدروليكية.
- تم دمج منصة العمل المعلقة المدمجة على سطح لوحة الشكل، مما يوفر مساحة تشغيل آمنة لتفكيك المرساة المدمجة، وتقليم سطح الخرسانة وأعمال التشطيب بعد الصب.
- تعتمد جميع مكونات الإطار واللوحة تصميم اتصال الربط المنفصل مع طرق قفل مرنة وموثوقة، مما يحقق التجميع السريع في الموقع بدون أدوات احترافية معقدة.
- يتم تثبيت قضبان دعم مائلة خاصة مسبقًا على هيكل الدعامة الكابولية، مما يتيح ضبطًا دقيقًا مناسبًا لعمودية الشكل لضمان أسطح الجدران المستقيمة أثناء الصب.
التجميع القياسي في الموقع وتدفق عملية الصب المستمر
- قم بتركيب وإصلاح أجزاء التثبيت المدمجة القياسية على الهيكل الخرساني الأساسي وفقًا لرسومات تخطيط البناء، لتحمل الحمولة الإجمالية لإطار الجدار الكابولي المتكامل PJ240 والأحمال الحية للبناء.
- قم بتجميع إطار دعم الكابولي الرئيسي عبر تركيبات التوصيل المقسمة، وقم بقفل جميع الوصلات بإحكام وقم بتركيب قضبان الدعم المائلة للمعايرة الرأسية الأولية للقوس.
- تثبيت لوحات النموذج على الإطار الكابولي، وتجميع منصة العمل المعلقة المدمجة على الجانب الخارجي من الألواح للتشغيل العلوي لاحقًا؛ ربط الألواح بمسامير ربط متقاطعة قياسية لتحمل الضغط الجانبي للخرسانة.
- قم بتشغيل أجهزة الضبط الأفقية والرأسية لمحاذاة الألواح لموضع الجدار المستهدف، واستخدام الدعامات المائلة لضبط العمودي، وضبط زاوية الميل للأمام/الخلف ضمن نطاق ±18 درجة إذا كان صب الهيكل المائل مطلوبًا.
- إجراء فحص ربط القضبان الفولاذية والفحص المسبق للتضمين؛ يمكن استخدام المنصة المعلقة المدمجة للتحقق الأولي من مواضع التثبيت المدمجة قبل الصب.
- استكمال صب الخرسانة المستمر. تتحمل مسامير الربط المتقاطعة كل الضغط الجانبي الناتج عن الخرسانة الطازجة لتجنب تشوه التمدد الخارجي للإطار.
- بعد أن تصل الخرسانة إلى قوة التجريد المحددة، قم بسحب لوحة الشكل بأكملها إلى الخلف بما يصل إلى 600 مم من خلال آلية النقل الخلفية لإنشاء فجوة تشغيل واسعة.
- قم بتنفيذ أعمال تفكيك المرساة المدمجة وتشذيب سطح الخرسانة على منصة العمل المعلقة المدمجة، ثم أعد ضبط موضع اللوحة لدورة الصب التالية.
- بالنسبة للبناء الرأسي المستمر للمرتفعات الشاهقة، قم بمطابقة الإطار مع قوالب صب الخرسانة ذاتية التسلق وسقالة التسلق الهيدروليكية لتحقيق رفع متكامل لأعلى كوحدة كاملة لنظام التسلق المعياري.
السيناريوهات الهندسية الرئيسية المطبقة
يعمل إطار الجدار الكابولي المتكامل PJ240 بمثابة قالب صب الخرسانة عالي الارتفاع متعدد الأغراض والذي يتطابق بسلاسة مع نظام سقالة التسلق وسقالة التسلق الهيدروليكية، المنتشرة على نطاق واسع في قطاعي بناء رئيسيين:
- هندسة البنية التحتية للجسور: أرصفة جسور الطرق السريعة والسكك الحديدية، والجدران العمودية الداعمة، وهياكل دعم الجسور المائلة مع أقصى ميل هيكلي +6 درجات
- تشييد المباني الشاهقة: الجدران الخارجية للأبراج السكنية، والجدران العمودية للمكاتب التجارية، وهياكل الواجهات المائلة غير المنتظمة للمباني العامة المعقدة
- مشاريع الجدران الاستنادية البلدية: الجدران الخرسانية الاستنادية العمودية ذات المنحدرات الحضرية مع ظروف البناء العلوية على ارتفاعات عالية
- الهياكل الهيدروليكية المساعدة: جدران فاصلة رأسية لخزان صغير وصب رصيف السد بدون سقالات مؤقتة مستقلة
القيمة الاقتصادية والإنشائية المباشرة للمقاولين
- توفير الاستثمار المؤقت في السقالات: يتم تحمل جميع أحمال البناء بواسطة المراسي المدمجة، مما يقلل تكلفة المواد والعمالة اللازمة لتركيب السقالات بشكل مستقل في مناطق التشغيل الشاهقة.
- تحسين القدرة على التكيف مع السيناريوهات المتعددة: يغطي الضبط متعدد الاتجاهات، وإمالة اللوحة بمقدار ±18 درجة وقدرة الميل الهيكلي +6 درجات متطلبات صب الجدران المستقيمة والمائلة للمباني والجسور.
- تعزيز كفاءة التشغيل العلوية: تعمل منصة العمل المعلقة المدمجة على التخلص من إطارات التشغيل المؤقتة الإضافية لإزالة الأجزاء المدمجة وأعمال التشطيب الخرسانية.
- تقصير دورة دوران البناء: تصميم التراجع الكامل بمقدار 600 مم يتجنب التفكيك الكامل بين دورات الصب، مما يؤدي إلى تسريع تقدم إعداد حديد التسليح.
- توافق قوي عبر الأنظمة: يمكن دمج أجهزة التوصيل القياسية بحرية مع قوالب التسلق، وقوالب التسلق الذاتية، ونظام التسلق المعياري الكامل لنقل الطبقة الرأسية.
- انخفاض تكلفة عمالة التجميع: يوفر تصميم المكونات المقسمة أوضاع اتصال بسيطة وموثوقة دون أدوات تثبيت احترافية معقدة.
- تشطيب جداري عالي الجودة مضمون: دعامات مائلة قابلة للتعديل تتحكم بدقة في عمودي الشكل، مما يوفر أسطح خرسانية مسطحة وموحدة دون أعمال التجصيص الثانوية.
- عمر خدمة طويل قابل لإعادة الاستخدام: تعمل المكونات القياسية القابلة للتبديل على تقليل تكلفة الاستبدال الجزئي بعد دوران البناء الدوري على المدى الطويل.
معايير تحميل المنتج والامتثال للصناعة
تمر كل مجموعة من إطارات الحائط الكابولية المدمجة PJ240 باختبار محاكاة الحمل الكامل قبل تسليم المصنع. يتم تصنيع الدعامة الكابولية وقضبان الدعم المائلة من الفولاذ عالي الشد لتحمل الشكل الكلي وأحمال البناء الحية المنقولة إلى المراسي المدمجة. تتبع جميع مسامير الربط المتقاطعة وتركيبات التوصيل معايير الأبعاد الموحدة لنظام التسلق المعياري لتحقيق المطابقة السلسة مع نظام سقالة التسلق وقوالب التسلق الذاتية للرفع الهيدروليكي. تتم معايرة آلية التراجع للخلف بدقة لضمان أقصى مسافة حركة ثابتة تبلغ 600 مم دون تشويش الإطار. يتم اختبار أجزاء ضبط الإمالة بشكل متكرر لضمان القفل المستقر في أي زاوية في حدود ±18 درجة، مما يلبي تمامًا معايير السلامة الخاصة بصب الجدار الرأسي لهندسة الجسور والمباني الشاهقة في جميع أنحاء العالم.
خدمات التخصيص المستهدفة للمشاريع الخاصة
نحن نقدم دعم التخصيص الكامل الذي يغطي جميع خطوط منتجات قوالب التسلق ونظام التسلق المعياري. يمكن للعملاء ضبط الحد الأقصى لمسافة التراجع للخلف للوحات النموذج، أو تخصيص هياكل دعم مائلة خاصة لأرصفة الجسور المائلة الكبيرة جدًا، أو تحسين التجميع المطابق مع سقالة التسلق الهيدروليكية للصب المستمر عالي الارتفاع. تتوفر ألواح تشكيل ذات حجم مخصص لرصيف الجسور كبيرة الحجم وهياكل جدران المبنى عند الطلب، وتحافظ جميع مكونات الإطار المقسمة على قابلية تبادل ممتازة مع ملحقات الكابول القياسية PJ240 كقوالب صب قابلة لإعادة الاستخدام.
الإنتاج القياسي وعملية فحص مراقبة الجودة متعددة المراحل
- فحص المواد الخام: اختبار قوة الشد للألواح الفولاذية لإنتاج الإطار الكابولي، وفحص مقاومة التآكل للخشب الرقائقي للوحة الشكل وقدرة الحمولة لقضبان الدعم المائلة.
- معالجة دعامة الكابولي: قطع الألواح الفولاذية وثنيها ولحامها في إطارات الكابولي PJ240 المدمجة، وحجز مواضع التثبيت لدعامات الضبط المائلة ومنصات العمل المعلقة.
- تصنيع التركيبات المساعدة: إنتاج مسامير ربط متقاطعة قياسية، ومثبتات توصيل مقسمة، ومكونات منزلقة قابلة للسحب للخلف من خلال تقنية الختم واللحام الدقيقة.
- محاكاة تجميع المجموعة الكاملة: قم بدمج الإطار والألواح والمنصة المعلقة وقضبان الضبط لاختبار مسافة النقل للخلف ونطاق ضبط الإمالة وقدرة تحمل الحمل الإجمالية.
- فحص سلامة التشغيل على ارتفاعات عالية: التحقق من الاستقرار الهيكلي وقدرة التحميل لمنصة العمل المعلقة المدمجة في ظل ظروف التحميل المباشر للبناء الفعلي.
- فرز المنتج النهائي: معايرة جميع آليات الضبط قبل التعبئة والشحن كمجموعات كاملة من إطار الجدار الكابولي PJ240.
تعليقات حقيقية على مشروع العميل وحالات في الموقع
شارك مقاولو الجسور والمباني الشاهقة العالمية خبرات البناء العملية بعد اعتماد إطار الجدار الكابولي المتكامل PJ240 كقوالب تسلق أساسية ضمن نظام التسلق المعياري:
- مقاول هندسة الجسور: يتوافق الإطار الكابولي PJ240 مع سقالة التسلق الهيدروليكية بشكل مثالي كقوالب صب الخرسانة عالية الارتفاع الموثوقة. يتكيف تعديل إمالة اللوحة بمقدار ±18 درجة مع العديد من تصميمات الرصيف المائلة، كما تعمل المنصة المعلقة المدمجة على تبسيط العمل العلوي لإزالة المرساة المضمنة بشكل كبير.
- شركة تشييد المباني الشاهقة: نحن نستخدم إطار الجدار الكابولي هذا لصب الجدران الخارجية السكنية؛ ليست هناك حاجة إلى سقالات إضافية، كما أن التراجع الكامل للخلف بمقدار 600 مم يقلل وقت ربط حديد التسليح بين كل دورة صب بشكل كبير.
- فريق بناء الجدار الاستنادي التابع للبلدية: من السهل تجميع المكونات المقسمة في الموقع، وتسمح قضبان الدعم المائلة بتعديل عمودي دقيق، مما يؤدي إلى إنتاج جدران خرسانية ناعمة بدون أعمال إصلاح السطح بعد القولبة.
الأسئلة الشائعة | الأسئلة المتداولة
س 1: ما هي أنواع مشاريع البناء المناسبة لإطار الحائط الكابولي المتكامل PJ240؟
A1: يتم تطبيقه على صب الخرسانة لأرصفة الجسور والجدران العمودية للمباني الشاهقة والجدران الاستنادية البلدية، ويدعم كلاً من الجدران المستقيمة والصب الهيكلي المائل في نطاق +6 درجة من الميل الهيكلي، ويعمل كقوالب صب الخرسانة عالية الارتفاع القياسية المتطابقة مع نظام التسلق المعياري.
س2: إلى أي مدى يمكن سحب لوحة النموذج إلى الخلف بعد معالجة الخرسانة؟
ج2: يمكن أن تنزلق مجموعة لوحة النموذج بالكامل للخلف لمسافة أقصاها 600 مم، مما يخلق فجوة واسعة لربط القضبان الفولاذية وعمليات تفكيك المرساة المدمجة.
س3: ما هو نطاق الإمالة القابل للتعديل للوحة النموذج؟
A3: يمكن إمالة لوحة النموذج للأمام والخلف بزاوية قابلة للتعديل بحد أقصى تبلغ ±18 درجة، بينما يتكيف النظام مع الميل الهيكلي حتى +6 درجة عند صب الهياكل الرأسية المائلة.
س 4: هل هناك حاجة إلى سقالات مؤقتة مستقلة عند استخدام هذا الإطار الكابولي للبناء على ارتفاعات عالية؟
ج4: لا يلزم وجود سقالات مستقلة إضافية. يتم دعم الدعامة الكابولية وألواح الشكل وجميع الأحمال الحية للبناء بشكل كامل من خلال مكونات التثبيت المضمنة مسبقًا، ويتم دمج منصة العمل المعلقة المخصصة في النموذج للتشغيل العلوي.
س 5: هل يمكن مطابقة إطار الجدار الكابولي PJ240 مع قوالب صب الخرسانة ذاتية التسلق وسقالة التسلق الهيدروليكية؟
ج5: نعم، جميع مثبتات التوصيل تعتمد مواصفات معيارية موحدة، والتي يمكن دمجها بحرية مع نظام سقالة التسلق، وقوالب التسلق الذاتية، وسقالة التسلق الهيدروليكية لتشكيل نظام تسلق معياري متكامل متكامل لبناء صب عمودي مستمر شاهق الارتفاع.
