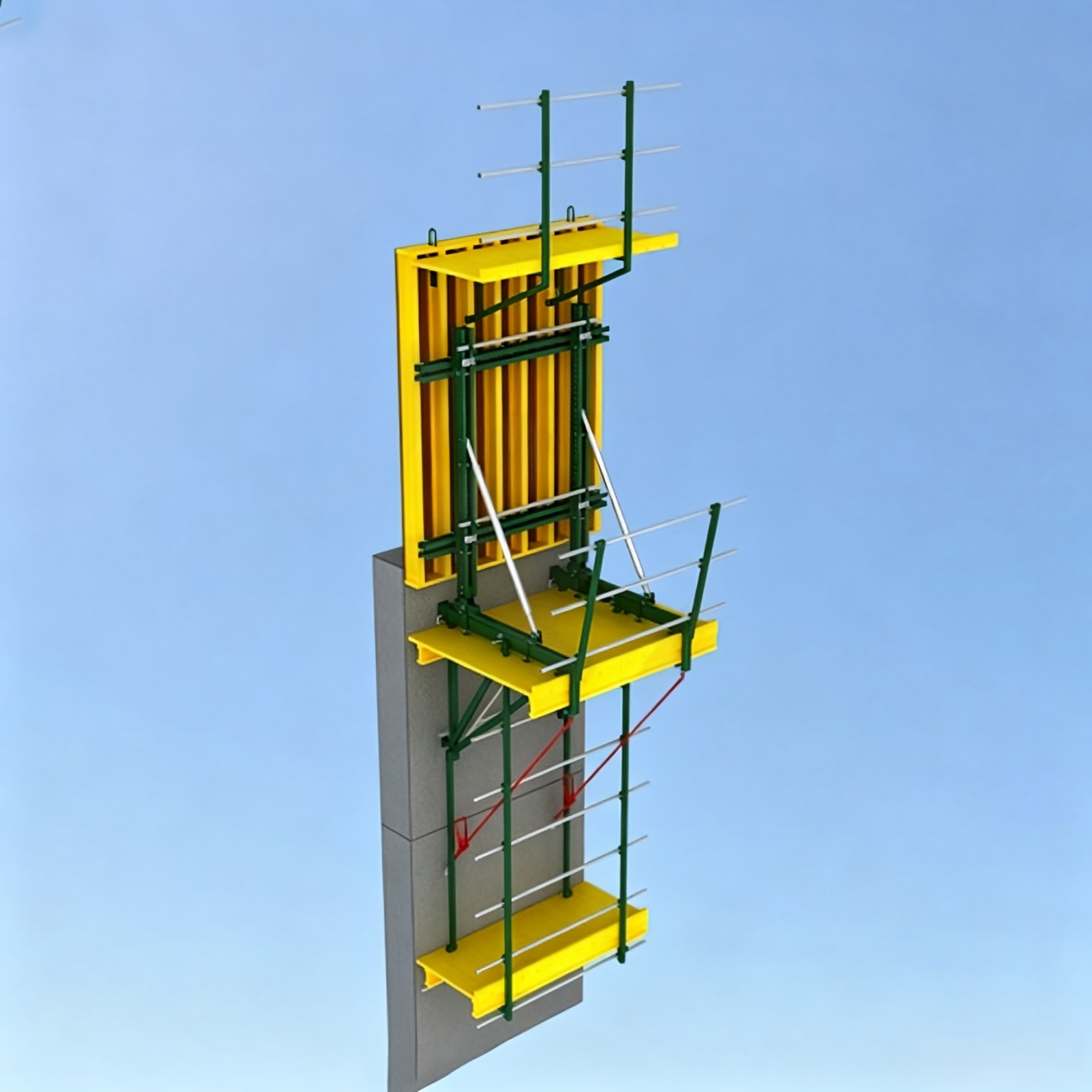

قالب الكابولي PJ200 المعياري | نموذج التسلق المعياري العالمي لبناء المباني الشاهقة والجسور
ينتمي قالب الكابولي PJ200 المعياري إلى خط إنتاج صندقة التسلق الناضج، ويمكن أن يتطابق تمامًا مع نظام سقالة التسلق الكامل، وصندقة التسلق الذاتي الأوتوماتيكية وسقالة التسلق الهيدروليكية التي تعمل بالطاقة الهيدروليكية لبناء مجموعة كاملة من نظام التسلق المعياري. كحل لقوالب الخرسانة عالية الارتفاع خفيف الوزن وفعال من حيث التكلفة، يتم نشر قالب الكابولي المعياري هذا على نطاق واسع لرصيف الجسور وصب خرسانة جدران البناء. إنها تستخدم مسامير ربط متقاطعة لتحمل الضغط الجانبي للخرسانة، وتدعم ارتفاع صب فردي قابل للتعديل، وتوفر أسطح خرسانية ناعمة مع أداء بناء بسيط وسريع واقتصادي.
تم تطوير القالب الكابولي المعياري PJ200 خصيصًا لصب الخرسانة العمودية لأرصفة الجسور والمباني السكنية والمباني التجارية الشاهقة والأجسام الهيكلية الرأسية المختلفة. أثناء البناء في الموقع، يتم تحمل كل الدفع الجانبي الناتج عن الخرسانة الطازجة بواسطة مسامير ربط متقاطعة متطابقة. يوفر هذا النظام مزايا بارزة بما في ذلك التجميع السهل والسريع، ونطاق واسع قابل للتعديل لارتفاع صب واحد، وسطح خرساني أملس لا تشوبه شائبة بعد القولبة، وأداء ممتاز من حيث التكلفة لكل من مشاريع البنية التحتية والمباني المدنية.
المزايا الوظيفية للمنتج الأساسي وإبرازات التصميم الفريد
- يتم نقل الحمولة بالكامل بما في ذلك إطار الدعم الكابولي وألواح القوالب والحمل المباشر للبناء في الموقع بالكامل إلى أجزاء التثبيت المدمجة مسبقًا. لا حاجة إلى تركيب سقالات مستقلة إضافية بشكل منفصل، مما يجعل هذا القالب مناسبًا للغاية لجميع عمليات البناء العلوية على ارتفاعات عالية.
- يمكن لمجموعة لوحة القالب الكاملة أن تنزلق للخلف كوحدة متكاملة لمسافة قصوى تبلغ 600 مم، مما يخلق فجوة تشغيل واسعة لتجليد القضبان الفولاذية، وتفكيك المرساة المدمجة وتشطيب سطح الخرسانة بعد المعالجة.
- تدعم ألواح القالب الإزاحة الأفقية والرأسية المستقلة بالنسبة لإطار دعم الكابول الرئيسي، مما يحقق تعديلًا مرنًا للموضع ليناسب أحجام الجدران المختلفة والمخططات الهيكلية للمشاريع المختلفة.
- مُجهزة بدعامات تعديل مائلة مخصصة، يمكن للوحة القالب بأكملها أن تميل للأمام والخلف بحرية ضمن نطاق زاوية أقصى يبلغ ±18 درجة لتلبية متطلبات صب الجدران المنحنية والمائلة الخاصة.
- عند إنشاء أجسام هيكلية رأسية مائلة، يمكن للنظام بأكمله التكيف مع أقصى ميل هيكلي يبلغ +6 درجات بدون إطارات دعم إضافية ومكونات تقوية.
- يتم تصنيع جميع مسامير التوصيل ومثبتات القفل وملحقات المفاصل بمواصفات معيارية موحدة، وتتمتع بقابلية تبادل متميزة للتعاون مع جميع أجزاء نظام التسلق المعياري وسقالة التسلق الهيدروليكي.
- تم إعداد منصة العمل المعلقة المدمجة مسبقًا على الجانب الخارجي من ألواح القالب، مما يوفر مساحة تشغيل علوية آمنة لإزالة المرساة المدمجة وأعمال تشذيب سطح الخرسانة بعد المعالجة.
- جميع مكونات الإطار الكابولي ولوحة القالب تعتمد هيكل توصيل الربط المنفصل. تتميز أوضاع الاتصال بالمرونة والثبات، مما يتيح التجميع السريع في الموقع دون الحاجة إلى أدوات تثبيت احترافية معقدة.
- يتم تثبيت قضبان تقوية مائلة خاصة مسبقًا على هيكل الدعامة الكابولية، مما يسمح للمشغلين بضبط عمودي ألواح القالب بشكل ملائم لضمان أسطح الجدران المستقيمة والمسطحة أثناء صب الخرسانة.
التجميع القياسي في الموقع وخطوات عملية الصب المستمر
- قم بتثبيت أجزاء التثبيت المدمجة القياسية على الهيكل الخرساني الأساسي وفقًا لرسومات تخطيط البناء، والتي ستتحمل الحمولة الإجمالية للقالب الكابولي Modular PJ200 وجميع الأحمال الحية للبناء العلوي.
- قم بتجميع إطار دعم الكابولي الرئيسي من خلال ملحقات التوصيل المقسمة وقفل جميع مواضع المفاصل بإحكام؛ قم بتركيب قضبان التدعيم المائلة مسبقًا لإجراء المعايرة الرأسية الأولية للحامل.
- قم بتركيب ألواح القالب على إطار الدعم الكابولي وقم بتجميع منصة العمل المعلقة المدمجة على الجانب الخارجي للألواح؛ قم بتوصيل وحدات القالب المجاورة بمسامير ربط متقاطعة لتحمل الضغط الجانبي للخرسانة بالتساوي.
- ضبط الوضع الأفقي والرأسي لألواح القالب من خلال أجهزة الإزاحة المدمجة؛ استخدم الدعامات المائلة لضبط عمودي اللوحة، واضبط زاوية الميل للأمام والخلف في حدود ±18 درجة إذا كان صب الجدار المائل مطلوبًا.
- ربط شريط فولاذي كامل وفحص المكونات المضمنة مسبقًا قبل الصب؛ يمكن استخدام المنصة المعلقة للتحقق من استقرار تثبيت المراسي المدمجة مسبقًا.
- تنفيذ عملية صب الخرسانة المستمرة. تشترك مسامير الربط المتقاطعة في كل الدفع الجانبي لمنع التوسع الخارجي وتشوه إطار القالب الكابولي.
- بعد أن تصل الخرسانة إلى قوة التجريد المحددة، ابدأ آلية النقل للخلف لسحب مجموعة لوحة القالب بالكامل بما يصل إلى 600 مم لحجز مساحة كافية لأعمال البناء العلوية.
- قم بإجراء تفكيك المرساة المدمجة وتشذيب سطح الخرسانة على منصة العمل المعلقة المدمجة، ثم أعد ضبط موضع وعمودية ألواح القالب لدورة الصب التالية.
- بالنسبة للبناء الرأسي المستمر الشاهق للغاية، قم بمطابقة قالب الكابولي المعياري هذا مع قوالب صب الخرسانة ذاتية التسلق وسقالة التسلق الهيدروليكية لتحقيق رفع متكامل للأعلى كوحدة كاملة لنظام التسلق المعياري.
المجالات الهندسية الرئيسية المطبقة وسيناريوهات البناء
قالب الكابولي المعياري PJ200 عبارة عن قالب صب الخرسانة عالي الارتفاع متعدد الأغراض يمكن مطابقته بسلاسة مع نظام سقالة التسلق وسقالة التسلق الهيدروليكية، ويتم تطبيقه على نطاق واسع في قطاعات البناء التالية:
- هندسة البنية التحتية للجسور: أرصفة جسور الطرق السريعة والسكك الحديدية، والجدران العمودية الداعمة، وهياكل دعم الجسور المائلة مع أقصى ميل هيكلي +6 درجات
- تشييد المباني المدنية الشاهقة: الجدران الخارجية للأبراج السكنية، والجدران العمودية للمكاتب التجارية، وهياكل الواجهات المائلة غير المنتظمة للأماكن العامة المعقدة
- مشاريع حماية المنحدرات البلدية: الجدران الاستنادية الخرسانية المقاومة للانزلاق في المناطق الحضرية والتي تتطلب عمليات بناء علوية طويلة المدى على ارتفاعات عالية
- الهياكل الهيدروليكية المساعدة الصغيرة: جدران تقسيم الخزان ورصيف السد العمودي دون تركيب سقالات مؤقتة إضافية
فوائد اقتصادية وإنشائية مرئية للمقاولين الهندسيين
- توفير تكلفة شراء السقالات والعمالة: يتم تحمل جميع الأحمال بواسطة مثبتات مدمجة مسبقًا، مما يقلل من نفقات المواد والعمالة اللازمة لتركيب السقالات المؤقتة المستقلة في مناطق التشغيل الشاهقة.
- قدرة قوية على التكيف مع السيناريوهات المتعددة: تغطي الإزاحة متعددة الاتجاهات وتعديل إمالة اللوحة بمقدار ±18 درجة الجدران المستقيمة والمباني المائلة قليلاً وهياكل رصيف الجسر الخاصة بحد ميل هيكلي +6 درجات.
- تحسين كفاءة الإنشاءات العلوية: تعمل منصة العمل المعلقة المدمجة على إزالة الحاجة إلى إطارات تشغيل مؤقتة لإزالة المرساة المدمجة وتشطيب الأسطح الخرسانية.
- دورة دوران البناء القصيرة: تصميم التراجع الكامل بمقدار 600 مم يتجنب تفكيك القالب بالكامل بين دورات الصب، مما يؤدي إلى تسريع أعمال إعداد ربط القضبان الفولاذية.
- توافق ممتاز بين الأنظمة: يمكن دمج ملحقات التوصيل القياسية بحرية مع قوالب التسلق، وقوالب التسلق الذاتية، ونظام التسلق المعياري الكامل لنقل الطبقة الرأسية.
- انخفاض مدخلات عمالة التجميع في الموقع: يتميز تصميم المكونات المقسمة بوصلات مرنة وثابتة، ولا يلزم وجود أدوات احترافية معقدة للتثبيت.
- ضمان تشطيب خرساني عالي الجودة: قضبان تقوية مائلة قابلة للتعديل تتحكم بدقة في عمودي القالب، مما ينتج أسطح جدران مسطحة دون أي تجصيص أو تلميع إضافي بعد القولبة.
- دورة خدمة طويلة للاستخدام المتكرر: تعمل المكونات القياسية القابلة للتبديل على تقليل تكلفة الاستبدال الجزئي بعد دورات دوران البناء المتعددة.
معايير تحمل المنتج والامتثال للصناعة
تخضع كل دفعة من Modular PJ200 Cantilever Mould لاختبار محاكاة الحمل الشامل قبل تسليم المصنع. يتم إنتاج الأقواس الكابولية وقضبان الدعم المائلة بألواح فولاذية عالية الشد لتحمل الوزن الإجمالي لألواح القالب والأحمال الحية للإنشاءات العلوية. تعتمد جميع مسامير الربط المتقاطعة ومثبتات القفل معايير الأبعاد الموحدة لنظام التسلق المعياري، مما يحقق المطابقة السلسة مع نظام سقالة التسلق وصندقة التسلق الذاتي للرفع الهيدروليكي. تمت معايرة آلية الانزلاق الخلفي بدقة لضمان مسافة تراجع ثابتة تبلغ 600 مم دون تشويش. تجتاز الأجزاء القابلة لضبط الإمالة اختبارات القفل المتكررة للحفاظ على موضع ثابت في أي زاوية ضمن ±18 درجة، مما يتوافق تمامًا مع معايير السلامة الدولية لبناء الجسور والقوالب العمودية الشاهقة.
خدمات التخصيص المستهدفة للمشاريع الهندسية الخاصة
نحن نقدم حلول التخصيص الكاملة التي تغطي جميع سلسلة منتجات قوالب التسلق ونظام التسلق المعياري. يمكن للعملاء تخصيص أقصى مسافة تراجع للخلف لألواح القالب، أو تصميم دعامات مائلة خاصة لأرصفة الجسور المائلة الكبيرة جدًا، أو تحسين مخطط المطابقة باستخدام سقالة التسلق الهيدروليكية للصب المستمر على ارتفاعات عالية جدًا. تتوفر ألواح قوالب كبيرة الحجم مخصصة لرصيف الجسر الكبير جدًا وهياكل جدران المبنى عند الطلب، وتحتفظ جميع مكونات الإطار الكابولي المقسمة بإمكانية تبادل ممتازة مع ملحقات PJ200 القياسية كقوالب صب قابلة لإعادة الاستخدام.
الإنتاج القياسي وسير عمل فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختبار قوة الشد للألواح الفولاذية لإنتاج الدعامات الكابولية، وفحص مقاومة تآكل الخشب الرقائقي وقدرة الحمولة لقضبان الدعم المائلة.
- معالجة الدعامات الكابولية: قطع الألواح الفولاذية وثنيها ولحامها في إطارات وحدات PJ200 متكاملة، وحجز مواضع التثبيت لقضبان التثبيت المائلة ومنصات العمل المعلقة.
- تصنيع الملحقات المساعدة: إنتاج مسامير ربط متقاطعة قياسية، ومثبتات قفل مقسمة، ومكونات منزلقة للخلف من خلال عمليات الختم واللحام الدقيقة.
- اختبار محاكاة تجميع القالب بالكامل: قم بدمج الإطارات والألواح والمنصات المعلقة لاختبار مسافة التراجع للخلف ونطاق ضبط الإمالة وقدرة الحمل الإجمالية.
- فحص سلامة التشغيل على ارتفاعات عالية: اختبار الاستقرار الهيكلي وحد الحمولة لمنصة العمل المعلقة المدمجة في ظل ظروف الحمل المباشر الفعلية للبناء.
- معايرة المنتج النهائي وتعبئته: اضبط جميع آليات الإزاحة والإمالة بدقة قبل التعبئة والتسليم كمجموعات قوالب ناتئ PJ200 كاملة.
تعليقات العملاء الحقيقية وحالات المشروع العملية في الموقع
شارك مقاولو الجسور العالمية والمباني الشاهقة تجربة البناء الحقيقية بعد اعتماد قالب الكابولي المعياري PJ200 كقوالب تسلق أساسية ضمن نظام التسلق المعياري:
- مقاول هندسة الجسور: يتطابق قالب الكابولي المعياري PJ200 مع سقالة التسلق الهيدروليكية بشكل مثالي كقوالب صب الخرسانة عالية الارتفاع الموثوقة. يتكيف تعديل الإمالة بمقدار ±18 درجة مع جميع أنواع تصميمات الرصيف المائلة، كما تعمل المنصة المعلقة المدمجة على تبسيط أعمال إزالة المرساة المدمجة العلوية إلى حد كبير.
- شركة إنشاءات سكنية شاهقة: نحن نطبق هذا القالب الكابولي لصب الجدران الخارجية؛ لا حاجة إلى بناء سقالات إضافية، كما تعمل وظيفة الانزلاق الخلفي بمقدار 600 مم على تقليل وقت ربط القضيب الفولاذي بشكل كبير بين كل دورة صب.
- فريق بناء الجدار الاستنادي التابع للبلدية: من السهل تجميع جميع المكونات المقسمة في الموقع، كما تدعم قضبان التدعيم المائلة الضبط الرأسي الدقيق لتشكيل جدران خرسانية ناعمة بدون أعمال إصلاح ما بعد القولبة.
الأسئلة الشائعة | الأسئلة المتداولة
Q1: ما هي أعمال البناء التي يعتبر قالب الكابولي PJ200 المناسب لها؟
A1: يتم استخدامه بشكل أساسي لصب الخرسانة لأرصفة الجسور والجدران العمودية للمباني الشاهقة والجدران الاستنادية البلدية، ودعم الجدران المستقيمة والهياكل المائلة ضمن نطاق ميل +6 درجات، ويمكن مطابقته مع نظام التسلق المعياري كقوالب صب الخرسانة القياسية.
Q2: إلى أي مدى يمكن أن تنزلق مجموعة لوحة القالب بأكملها إلى الخلف بعد معالجة الخرسانة؟
A2: يمكن لوحدة لوحة القالب الكاملة التراجع للخلف ككل لمسافة قصوى تبلغ 600 مم، مما يشكل فجوة تشغيل علوية واسعة لتجليد القضبان الفولاذية وتفكيك المرساة المدمجة.
س 3: ما هو نطاق تعديل الميل للأمام والخلف لألواح القالب؟
A3: يمكن لألواح القالب أن تميل إلى الأمام والخلف بحرية مع أقصى زاوية قابلة للتعديل تبلغ ±18°، ويمكن للنظام بأكمله أن يتكيف مع الميل الهيكلي حتى +6° عند صب الهياكل الرأسية المائلة.
س 4: هل نحن بحاجة إلى تركيب سقالات مؤقتة مستقلة للبناء على ارتفاعات عالية مع هذا القالب الكابولي؟
ج4: لا يلزم وجود سقالات مستقلة. يتم دعم الدعامة الكابولية وألواح القالب وجميع الأحمال الحية للبناء بشكل كامل بواسطة مثبتات مدمجة مسبقًا، ويتم إعداد منصة العمل المعلقة المدمجة مسبقًا للتشغيل العلوي.
س 5: هل يمكن لقالب الكابولي المعياري PJ200 أن يتعاون مع قوالب صب الخرسانة ذاتية التسلق وسقالة التسلق الهيدروليكية؟
ج5: نعم. تعتمد جميع مثبتات التوصيل أحجامًا معيارية موحدة، والتي يمكن دمجها بحرية مع نظام سقالات التسلق، وقوالب التسلق الذاتي، وسقالة التسلق الهيدروليكية لتشكيل نظام تسلق معياري متكامل للصب العمودي الشاهق المستمر.
