صندقة ناتئ PJ200 مضادة للانتفاخ | قوالب صب الخرسانة المقاومة للتشوه للتسلق

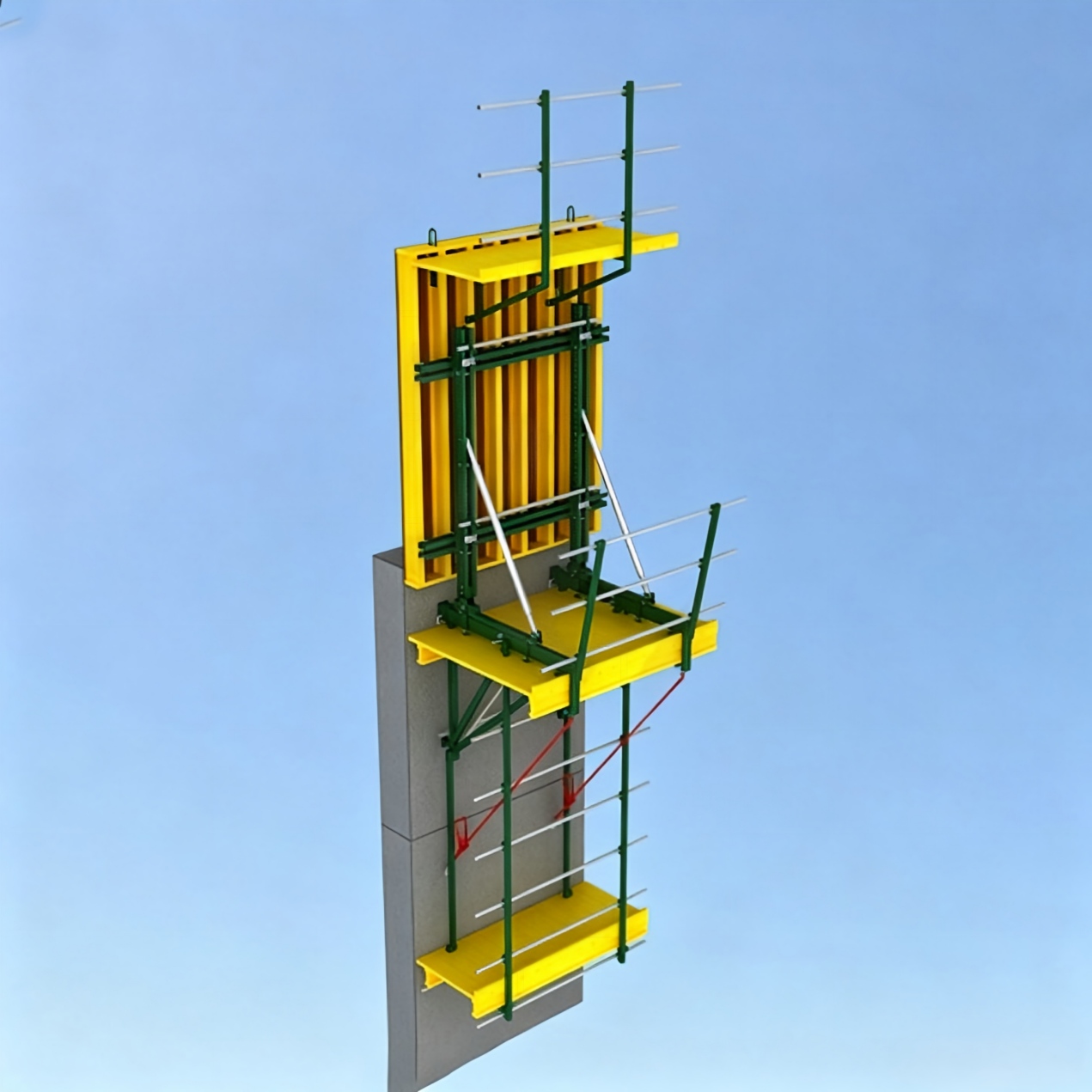

صندقة الكابولي المضادة للانتفاخ PJ200 عبارة عن حل صب معزز بجدار واحد ومضاد للتوسع مصنف ضمن سلسلة صندقة التسلق الاحترافية. يمكن أن تكون متطابقة تمامًا مع نظام سقالة التسلق القياسي، وقوالب التسلق الهيدروليكية الذاتية، وسقالة التسلق الهيدروليكية الكاملة لبناء نظام تسلق معياري موحد للبناء الرأسي. تم تحسين هذا الشكل الكابولي المضاد للانتفاخ خصيصًا لمقاومة التمدد الخارجي تحت الدفع الجانبي للخرسانة، وهو قالب صب الخرسانة عالي الارتفاع المثالي لرصيف الجسر وصب الخرسانة على جدران المبنى، مع استخدام مسامير الربط المتقاطعة لتحمل الضغط الجانبي مع توفير مرونة في تعديل الارتفاع وتأثير الجدار النهائي السلس مع كفاءة التكلفة المذهلة.
تم تطوير النموذج الكابولي PJ200 لصب الخرسانة العمودية لأرصفة الجسور وجدران المباني السكنية والتجارية والأجسام الهيكلية الرأسية المختلفة. أثناء البناء في الموقع، تتحمل مسامير الربط المتقاطعة كل القوة الجانبية الناتجة عن الخرسانة الطازجة. يوفر النظام تجميعًا سهلاً وسريعًا، ونطاقًا واسعًا قابلاً للتعديل لارتفاع صب فردي، وسطح خرساني أملس لا تشوبه شائبة بعد القولبة، وأداء ممتاز من حيث التكلفة لجميع أنواع مشاريع البناء المدنية والبنية التحتية.
التصميم الأساسي المضاد للانتفاخ والمزايا الوظيفية للمنتج
- يتم دعم نظام التحميل بالكامل، بما في ذلك إطار الدعم الكابولي وألواح الشكل وأحمال البناء الحية، بشكل كامل من خلال قطع التثبيت المدمجة مسبقًا. لا حاجة إلى تركيب سقالات مستقلة إضافية بشكل منفصل، مما يجعل النموذج قابلاً للتطبيق بشكل كامل لعمليات البناء العلوية على ارتفاعات عالية.
- يمكن لمجموعة لوحة الشكل بأكملها أن تنزلق للخلف كوحدة متكاملة مع أقصى مسافة تراجع تبلغ 600 مم، مما يترك مساحة تشغيل واسعة لربط القضبان الفولاذية، وتفكيك المرساة المدمجة وأعمال تشذيب سطح الخرسانة.
- تدعم وحدة لوحة الشكل الإزاحة الأفقية والرأسية المستقلة بالنسبة للدعامة الكابولية الرئيسية، مما يحقق تعديلًا مرنًا للموضع ليناسب أحجام الجدران المختلفة والمخططات الهيكلية.
- مُجهزة بمكونات دعامة مائلة قابلة للتعديل، يمكن للوحة الشكل بأكملها أن تميل إلى الأمام والخلف بحرية، مع أقصى زاوية إمالة قابلة للتعديل تصل إلى ±18 درجة لتلبية متطلبات الصب المائلة الخاصة.
- عند إنشاء أجسام هيكلية رأسية مائلة، يمكن لنظام الشكل أن يتكيف مع أقصى ميل هيكلي يبلغ +6 درجات دون إطارات تقوية إضافية إضافية.
- تعتمد جميع مثبتات التوصيل وأجزاء الربط وملحقات المفاصل معايير إنتاج صناعية موحدة، مع إمكانية تبديل قوية لتتناسب مع جميع وحدات نظام التسلق المعياري وسقالة التسلق الهيدروليكية.
- يتم تركيب منصة عمل معلقة متكاملة على الجانب الخارجي من ألواح التشكيل، مما يوفر مساحة تشغيل علوية آمنة لإزالة المرساة المدمجة ومعالجة تشطيب الخرسانة بعد الصب.
- تعتمد جميع مكونات الإطار واللوحة هيكل توصيل الربط المنفصل، مع طرق قفل مرنة وموثوقة، مما يحقق التجميع السريع في الموقع بدون أدوات تثبيت خاصة معقدة.
- يتم تثبيت دعامات الضبط المائلة المخصصة مسبقًا على هيكل الدعامة الكابولية، مما يسمح بمعايرة دقيقة ملائمة لعمودية الشكل لضمان أسطح الجدران المستقيمة أثناء صب الخرسانة.
- تمت إضافة هيكل عارضة معززة مضادة للانتفاخ داخل الدعامة، مما يحد بشكل فعال من تشوه التمدد الخارجي لألواح الشكل تحت ضغط جانبي خرساني كبير، وتجنب عيوب انتفاخ الجدار.
استكمال التجميع في الموقع وخطوات عملية الصب المستمر
- قم بتثبيت أجزاء التثبيت المدمجة القياسية على الهيكل الخرساني الأساسي وفقًا لرسومات تخطيط البناء، والتي تتحمل الحمولة الإجمالية لقوالب صب الخرسانة الكابولية PJ200 المضادة للانتفاخ وجميع الأحمال الحية للبناء في الموقع.
- قم بتجميع الإطار الكابولي الرئيسي المضاد للانتفاخ من خلال تركيبات التوصيل المقسمة، وقم بقفل جميع مثبتات الوصلات بإحكام وقم بتثبيت دعامات الضبط المائلة للمعايرة الرأسية الأولية للقوس.
- قم بتركيب الألواح النموذجية على الدعامة الكابولية، وقم بتجميع منصة العمل المعلقة المدمجة على السطح الخارجي للألواح؛ قم بتركيب مسامير ربط متقاطعة لتحمل الضغط الجانبي للخرسانة وتنشيط هيكل تقوية العارضة المدمج المضاد للانتفاخ.
- قم بتشغيل أجهزة الضبط الأفقية والرأسية لمحاذاة الألواح لموضع الجدار المستهدف، واستخدام الدعامات المائلة لضبط الوضع الرأسي، وضبط إمالة اللوحة للأمام/للخلف في حدود ±18 درجة إذا كان صب الهيكل المائل مطلوبًا.
- ربط شريط فولاذي كامل وفحص موضع الجزء المضمن؛ يمكن للعمال إجراء فحص أولي للمرساة على المنصة العلوية المعلقة المدمجة.
- تنفيذ صب الخرسانة المستمر. تقاوم مسامير الربط المتقاطعة والحزم المضادة للانتفاخ معًا الدفع الجانبي لمنع تشوه التمدد الخارجي لألواح الشكل.
- بعد أن تصل الخرسانة إلى قوة التجريد المحددة، قم بتنشيط آلية الانزلاق الخلفية لسحب لوحة الشكل بأكملها إلى الخلف بما يصل إلى 600 مم لإنشاء خلوص عمل واسع.
- أكمل تفكيك المرساة المدمجة وتشذيب سطح الخرسانة على المنصة المعلقة، ثم أعد ضبط موضع اللوحة والعمودية لدورة الصب التالية.
- من أجل البناء العمودي المستمر عالي الارتفاع، تعاون مع قوالب صب الخرسانة ذاتية التسلق وسقالة التسلق الهيدروليكية لرفع الكابولي المضاد للانتفاخ بالكامل إلى أعلى كوحدة نظام تسلق معياري متكامل.
السيناريوهات الهندسية الرئيسية المطبقة
تعمل القوالب الكابولية المقاومة للانتفاخ PJ200 بمثابة قوالب صب الخرسانة عالية الارتفاع مقاومة للتشوه، والتي يمكن مطابقتها تمامًا مع نظام سقالة التسلق وسقالة التسلق الهيدروليكية لمجالات البناء المتعددة:
- مشاريع البنية التحتية للجسور: أرصفة جسور الطرق السريعة والسكك الحديدية، والجدران الرأسية الداعمة، وهياكل الدعم المائلة بحد أقصى +6 درجات من الميل الهيكلي
- تشييد المباني الشاهقة: الجدران الخارجية للأبراج السكنية، والجدران العمودية للمكاتب التجارية، ومباني مجمع الواجهات المائلة غير المنتظمة
- هندسة المنحدرات البلدية: الجدران الاستنادية الخرسانية المقاومة للانزلاق في المناطق الحضرية والتي تتطلب عملية صب طويلة المدى على ارتفاعات عالية
- الهياكل الهيدروليكية المساعدة: جدران تقسيم الخزان الصغيرة وأعمال صب الرصيف الرأسي
المزايا الاقتصادية والإنشائية المرئية للمقاولين
- قطع الاستثمار المؤقت في السقالات: يتم تحمل جميع أحمال الدعامات والألواح وأحمال البناء بواسطة مثبتات مدمجة، مما يقلل من تكاليف المواد والعمالة لتركيب السقالات العلوية المنفصلة.
- أداء قوي ضد التشوه: هيكل العوارض الحصري المضاد للانتفاخ يمنع التمدد الخارجي تحت ضغط الخرسانة الثقيل، مما يقلل من أعمال إصلاح سطح الجدار بعد القولبة.
- تعديل مرن متعدد الزوايا: يدعم إمالة اللوحة بمقدار ±18 درجة وميل هيكلي +6 درجات، مما يغطي متطلبات صب الجدران المستقيمة والمائلة للجسور والمباني.
- تعزيز كفاءة التشغيل العلوية: تتجنب المنصة المعلقة المدمجة إطارات التشغيل المؤقتة الإضافية لإزالة المرساة ومعالجة سطح الخرسانة.
- دورة دوران البناء القصيرة: التراجع المتكامل للخلف بمقدار 600 مم يتجنب تفكيك الشكل بالكامل بين جولات الصب، مما يؤدي إلى تسريع عملية إعداد حديد التسليح.
- توافق النظام على نطاق واسع: يمكن دمج ملحقات التوصيل القياسية بحرية مع قوالب التسلق، وقوالب التسلق الذاتية، ونظام التسلق المعياري الكامل لرفع الطبقة الرأسية.
- تكلفة عمالة التجميع منخفضة: يتميز تصميم المكونات المقسمة بوصلات بسيطة ومستقرة بدون أدوات تثبيت ثقيلة احترافية.
- جودة الجدار الملساء المضمونة: يدعم الضبط المائل التحكم الدقيق في عمودي الشكل، مما يزيل أسطح الجدران غير المستوية والعيوب المنتفخة الناتجة عن الضغط الجانبي.
تحميل المنتج ومعايير الامتثال للجودة المضادة للانتفاخ
تخضع جميع القوالب الكابولية PJ200 المضادة للانتفاخ لاختبارات محاكاة الضغط الجانبي الصارمة المضادة للتوسع قبل تسليم المصنع. تم تجهيز الإطار الكابولي بعوارض تقوية سميكة مضادة للانتفاخ للحد من الإزاحة الخارجية لألواح التشكيل تحت الحمل الجانبي الخرساني المقدر. تتبع جميع مسامير الربط المتقاطعة والدعامات المائلة والمثبتات المقسمة معايير الأبعاد الموحدة لنظام التسلق المعياري، مما يحقق المطابقة السلسة مع نظام سقالة التسلق وقوالب التسلق الهيدروليكية الذاتية. تجتاز آلية الانزلاق للخلف مقاس 600 مم وهيكل ضبط الميل بمقدار ± 18 درجة اختبارات الدورة المتكررة لضمان التشغيل المستقر للإنشاءات الشاهقة على المدى الطويل، مع الامتثال الكامل لمعايير السلامة الدولية لقوالب صب الخرسانة للجدران العمودية باعتبارها قوالب صب الخرسانة عالية الارتفاع موثوقة.
خدمات التخصيص المستهدفة للمشاريع الهندسية الخاصة
نحن نقدم حلول التخصيص الكاملة التي تغطي جميع خطوط منتجات قوالب التسلق ونظام التسلق المعياري. يمكن للعملاء تخصيص سمك عوارض التسليح المضادة للانتفاخ لظروف العمل ذات الضغط الجانبي العالي للغاية، أو ضبط الحد الأقصى لمسافة التراجع للخلف للألواح، أو تحسين مخططات المطابقة باستخدام سقالة التسلق الهيدروليكية للصب المستمر عالي الارتفاع. تتوفر ألواح تشكيل ذات حجم مخصص لأرصفة الجسور كبيرة الحجم وواجهات المباني المائلة عند الطلب، وتحافظ جميع مكونات الكابولي المقسمة على قابلية تبادل ممتازة كقوالب صب الخرسانة عالية الارتفاع ومضادة للانتفاخ وقابلة لإعادة الاستخدام.
الإنتاج القياسي وسير عمل فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختبار قوة الشد للألواح الفولاذية للإطارات الكابولية والعوارض المضادة للانتفاخ، وفحص استواء الخشب الرقائقي ومقاومة الصدمات لألواح الشكل.
- معالجة الإطار الكابولي والعوارض المضادة للانتفاخ: قطع الفولاذ وثنيه ولحامه في أقواس PJ200، وإضافة عوارض سميكة مضادة للتمدد وحجز مواضع التثبيت للدعامات المائلة والمنصات المعلقة.
- تصنيع الملحقات المساعدة: إنتاج مسامير ربط متقاطعة، ومثبتات توصيل مقسمة، وقضبان منزلقة خلفية من خلال تقنية الختم واللحام الدقيقة.
- اختبار محاكاة مقاومة الانتفاخ لحمل المجموعة الكاملة: قم بتجميع وحدات الشكل الكاملة لاختبار أداء مقاومة التمدد تحت أقصى ضغط جانبي للخرسانة، والتحقق من التراجع بمقدار 600 مم واستقرار تعديل الميل بمقدار ±18 درجة.
- فحص سلامة المنصة العلوية: اختبار قدرة تحمل الحمولة لمنصة العمل المعلقة المدمجة تحت الأحمال الحية الفعلية للإنشاء.
- معايرة المنتج النهائي: اضبط جميع آليات الانزلاق والإمالة قبل التعبئة والشحن كمجموعات كاملة من نماذج الكابولي PJ200.
تعليقات العملاء الأصلية والحالات الهندسية في الموقع
شارك مقاولو بناء الجسور والمباني الشاهقة العالمية الخبرة العملية بعد اعتماد قوالب صب الخرسانة الكابولية PJ200 المضادة للانتفاخ كقوالب تسلق أساسية ضمن نظام التسلق المعياري:
- مقاول بناء الجسور: هذا الشكل الكابولي PJ200 المضاد للانتفاخ يتوافق تمامًا مع سقالة التسلق الهيدروليكية كقوالب صب ثابتة عالية الارتفاع. تعمل الحزم المضادة للتمدد المدمجة على حل مشاكل انتفاخ الجدار تمامًا أثناء صب الخرسانة ذات الحجم الكبير، كما تعمل المنصة المعلقة على تبسيط أعمال إزالة المرساة العلوية إلى حد كبير.
- شركة تشييد المباني الشاهقة: قمنا بتطبيق هذا النموذج الكابولي لمشاريع الجدران الخارجية السكنية؛ ليست هناك حاجة إلى سقالات إضافية، كما يؤدي التراجع الكامل للخلف بمقدار 600 مم إلى تقصير الفترة الفاصلة بين كل دورة صب بشكل كبير.
- فريق بناء الجدران الاستنادية التابعة للبلدية: من السهل تجميع المكونات المقسمة في الموقع، وتسمح الدعامات المائلة بتعديل عمودي دقيق، ويضمن التصميم المضاد للانتفاخ أسطح الجدران المسطحة دون أعمال الإصلاح بعد الصب.
الأسئلة الشائعة | الأسئلة المتداولة
س 1: ما هي مشاريع البناء المناسبة لقوالب صب الخرسانة الكابولية PJ200 المضادة للانتفاخ؟
A1: يتم استخدامه بشكل أساسي لصب الخرسانة لأرصفة الجسور والجدران الرأسية المختلفة للمبنى، ويمكن مطابقته مع نظام التسلق المعياري كقوالب صب احترافية عالية الارتفاع للبناء الرأسي على ارتفاعات عالية.
س 2: إلى أي مدى يمكن سحب لوحة الشكل بأكملها إلى الخلف بعد معالجة الخرسانة؟
ج2: يمكن لمجموعة لوحة النموذج بأكملها أن تنزلق للخلف بشكل متكامل مع أقصى مسافة تراجع تبلغ 600 مم، مما يخلق مساحة كافية لربط القضبان الفولاذية والعمل العلوي لتفكيك المرساة المضمنة.
س3: ما هو الحد الأقصى لزاوية الميل القابلة للتعديل للوحة النموذج والميل الهيكلي المسموح به؟
A3: يمكن أن تميل لوحة النموذج إلى الأمام والخلف في حدود ±18 درجة، بينما يمكن للنظام التكيف مع أقصى ميل هيكلي يبلغ +6 درجة عند صب الهياكل الرأسية المائلة.
س 4: هل يحتاج هذا النموذج الكابولي إلى بناء سقالات مؤقتة مستقلة للعمل على ارتفاعات عالية؟
ج4: لا. يتم تحمل الدعامات وألواح التشكيل وجميع الأحمال الحية للبناء بالكامل بواسطة مثبتات مدمجة مسبقًا، كما تم تجهيز منصة العمل المعلقة المتكاملة للتشغيل العلوي بدون سقالات إضافية.
س 5: هل يمكن مطابقة هذا الشكل الكابولي المضاد للانتفاخ مع قوالب صب الخرسانة ذاتية التسلق وسقالة التسلق الهيدروليكية؟
ج5: نعم. تعتمد جميع مثبتات التوصيل مواصفات معيارية موحدة، والتي يمكن دمجها بحرية مع نظام سقالة التسلق، وقوالب التسلق الذاتي، وسقالة التسلق الهيدروليكية لتشكيل نظام تسلق معياري كامل لبناء الرفع الرأسي المستمر.
