قالب التسلق الهيدروليكي المعياري ZPM100 | نظام التسلق المعياري الميكانيكي المتكامل

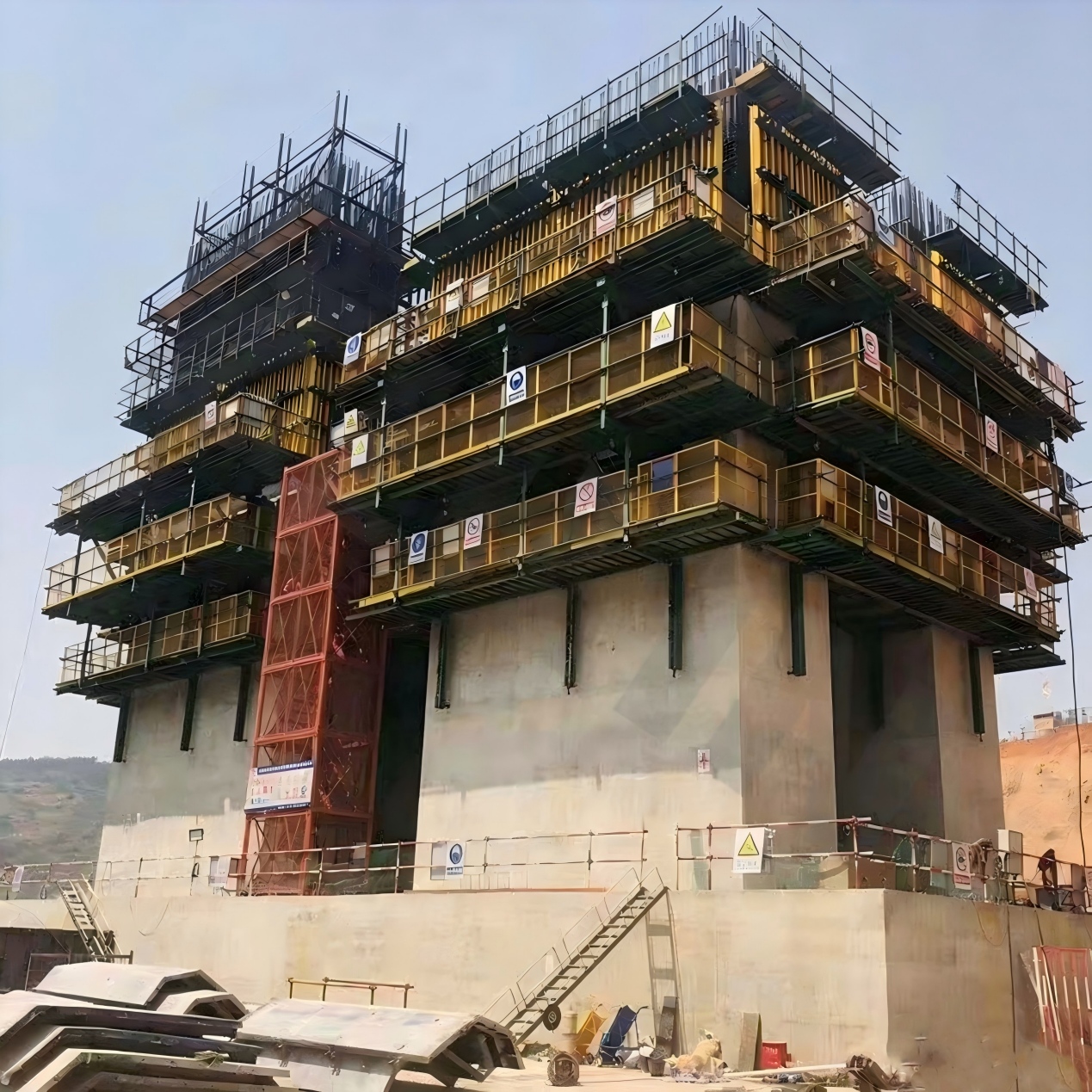

قالب التسلق الهيدروليكي المعياري ZPM100 هو حل صب الخرسانة للتسلق الذاتي الميكانيكي بالكامل، والذي يشكل مجموعة كاملة من نظام التسلق المعياري عند مطابقته مع دعم نظام سقالة التسلق وسقالة التسلق الهيدروليكية المساعدة. تحمل قوالب صب الخرسانة عالية الارتفاع هذه وحدة طاقة هيدروليكية مدمجة مستقلة لتحقيق حركة التسلق المتبادلة بين الإطار الرئيسي وقضبان التوجيه دون أي آلات رفع خارجية. إنها تدعم كلاً من أوضاع التسلق العمودي المستقيم والتسلق المائل، لتصبح الحل الأمثل لقوالب التسلق للمباني الشاهقة للغاية وأرصفة الجسور الكبيرة ومشاريع إنشاء الهياكل الخاصة العمودية في جميع أنحاء العالم.
يعتمد قالب التسلق الهيدروليكي المعياري هذا على تجميعه الهيدروليكي المستقل كمصدر الطاقة الأساسي، والذي يتكون من محطة طاقة هيدروليكية، أسطوانات هيدروليكية وخطوط أنابيب النفط ذات الضغط العالي. مدعومًا بقوة النقل الهيدروليكية، فإن إطار الشكل وسكة التوجيه يتسلقان بالتناوب لتحقيق رفع ثابت وثابت إلى الأعلى لوحدة التسلق بأكملها. خلال دورة البناء بأكملها، لا يتطلب قالب التسلق الهيدروليكي المعياري ZPM100 أي رافعات برجية إضافية أو معدات رفع. إنه يوفر منطق تشغيل بسيط، وسرعة تسلق سريعة ومعامل أمان إجمالي ممتاز، مع أوضاع التسلق المزدوجة بما في ذلك التسلق العمودي المستقيم والتسلق المائل المتوفر، مما يجعله نظام صب الخرسانة الأمثل المتكامل للجدران الخارجية للمباني الشاهقة ومشاريع صب رصيف الجسور.
أداء المنتج الأساسي والمزايا الهيكلية
- يتم تشغيل وحدة التسلق بأكملها بواسطة أسطوانات هيدروليكية مدمجة ورافعات رفع، مما يقلل من أعمال التفكيك والرفع المتكررة التي تعتمد على الرافعات البرجية. إنه يقلل بشكل كبير من الطلب على العمالة اليدوية، ويقلل من كثافة العمل البدني للعمال ويحقق مستوى عالٍ من ميكنة البناء.
- يظل الإطار الرئيسي متصلاً بشكل دائم بالهيكل الخرساني الرئيسي أثناء إجراءات التسلق والصب. تم تجهيز منصات التشغيل الكاملة المغلقة متعددة الطبقات لإنشاء مساحة عمل علوية آمنة وتقليل مخاطر سلامة البناء بشكل كبير.
- ترتفع لوحات النموذج وإطار الدعم بأكمله إلى أعلى كوحدة متكاملة في نفس الوقت، مما يؤدي إلى تسريع وتيرة البناء أحادية الطبقة بشكل كبير وتقصير دورة المشروع الإجمالية للتحكم في التكاليف الشاملة المرتبطة بالوقت.
- تعتمد جميع ملحقات الإطار والهيدروليكية والشكل تصميم الربط المعياري من نوع الأداة. تتميز إجراءات التجميع والتفكيك بالبساطة والكفاءة، مع إمكانية التبادل العالمي المتميزة بين المكونات. ويمكن تعميمه على العديد من المشاريع الهندسية المختلفة بتكلفة استهلاك منخفضة وتقليل الاستثمار المادي المؤقت.
- يتم الانتهاء من تجريد النموذج من خلال مطابقة دعامات الضبط وأجهزة النقل الأفقي للخلف مع خطوات تشغيل بسيطة لضمان الفصل السلس بين الألواح والخرسانة. يمكن للقالب أن يبقى في مكانه بعد التسلق لتنظيف البقايا، مما يوفر ساحات تكديس مخصصة وتحقيق مواقع بناء حضارية موحدة.
- على أساس اجتياز حساب الحمولة الاحترافي والفحص الهيكلي، يمكن تركيب ممرات الدرج المساعدة على الإطار الرئيسي للاتصال بمصاعد البناء؛ يمكن أيضًا تثبيت آلات توزيع الخرسانة للتسلق بشكل متزامن مع وحدة التسلق بأكملها.
- يقدم قالب التسلق الهيدروليكي المعياري هذا فوائد شاملة متميزة تغطي أبعادًا متعددة بما في ذلك جودة الخرسانة النهائية، وإدارة السلامة في الموقع، والتحكم في جدول البناء، وتقليل التكلفة الإجمالية، وتعزيز كفاءة العمل والعوائد الاقتصادية الإجمالية للمشروع.
استكمال عملية تشغيل التسلق المعياري
- قم بتركيب وإصلاح أجزاء المرساة المدمجة وقضبان التوجيه المطابقة على الخرسانة الهيكلية المعالجة وفقًا للرسومات التخطيطية لتشكيل أساس حامل مستقر لقالب التسلق الهيدروليكي المعياري ZPM100.
- تجميع إطار التسلق الرئيسي ومنصات التشغيل المغلقة متعددة الطبقات وجميع الملحقات المعيارية في وضع الربط؛ قم بتوصيل محطة المضخة الهيدروليكية والأسطوانات وأنابيب النفط، ثم أكمل تصحيح الضغط الهيدروليكي قبل عملية التسلق الرسمية.
- تركيب لوحات النموذج على الجانب الأمامي من الإطار الرئيسي، وتثبيت دعامات الضبط وأجهزة التحول الأفقي للخلف من أجل التشكيل لاحقًا؛ قم بتعليق ممرات السلالم أو موزعي الخرسانة على الإطار إذا احتاج بناء المشروع.
- قم بإنهاء أعمال ربط القضبان الفولاذية والتضمين المسبق، ثم قم بتنفيذ صب الخرسانة على الجدار العمودي حتى تصل الخرسانة إلى قوة معالجة التجريد المحددة.
- قم بتشغيل أجهزة النقل الأفقي للخلف لسحب ألواح التشكيل بعيدًا عن سطح الجدار لتنظيف بقايا الأسمنت دون فك وحدة إطار التسلق بالكامل.
- بدء تشغيل نظام الطاقة الهيدروليكي المتكامل لدفع التسلق المتبادل بين الإطار الرئيسي وسكة التوجيه الثابتة، مما يحقق حركة تصاعدية ثابتة؛ قم بتبديل وضع التسلق العمودي أو المائل وفقًا لمتطلبات التصميم الهيكلي.
- إطار القفل وسكة التوجيه مع أجهزة قفل الأمان بعد التسلق للوصول إلى ارتفاع الأرضية المستهدف، ومعايرة استواء الشكل وموضعه مع ضبط الدعامات لإعداد الجولة التالية من أعمال الصب.
- أكمل الفحص المنتظم على الدوائر الهيدروليكية وختم الأسطوانات ونقاط توصيل المرساة قبل كل خطوة تسلق للتخلص من مخاطر السلامة المحتملة مقدمًا.
- قم بتفكيك جميع المكونات المعيارية بترتيب عكسي بعد اكتمال المشروع، وقم بتنظيف التجميعات الهيدروليكية وأجزاء الإطار الفولاذي تمامًا لإعادة استخدامها دوريًا في مشاريع البناء اللاحقة.
المجالات الهندسية الرئيسية المطبقة وسيناريوهات البناء
يعمل قالب التسلق الهيدروليكي المعياري ZPM100 كقوالب صب ميكانيكية عالية الارتفاع ضمن نظام التسلق المعياري الكامل، ويتعاون بسلاسة مع نظام سقالة التسلق وسقالة التسلق الهيدروليكية لمختلف أعمال البناء الرأسية:
- تشييد المباني الشاهقة للغاية: الأبراج السكنية الشاهقة وناطحات السحاب للمكاتب التجارية وصب الجدران الخارجية المستمرة متعددة الاستخدامات
- البنية التحتية للجسور الكبيرة: الأرصفة العالية للطرق السريعة والسكك الحديدية، وصب الجدار العمودي لمرسي الجسر المثبت بالكابلات طبقة تلو الأخرى
- الهياكل الرأسية الخاصة: المداخن وأبراج التبريد والصوامع الكبيرة التي تتطلب وضع البناء المتسلق المائل
- مشاريع معقدة حضرية شاهقة ذات قدرة رافعة برجية محدودة ومناطق تشغيل علوية كبيرة
فوائد اقتصادية وسلامية واضحة لمقاولي البناء
- تقليل إشغال الرافعة البرجية: تعمل وظيفة التسلق الهيدروليكي المستقلة على تحرير معدات الرفع من الرفع المتكرر لإجراءات البناء الأخرى.
- انخفاض استهلاك العمالة وكثافة العمل: تعمل القيادة الهيدروليكية الآلية العالية على قطع روابط التشغيل اليدوية وتقصير دورة البناء ذات الطابق الواحد بشكل كبير.
- تحسين تخطيط مساحة الموقع: يؤدي تنظيف اللوحات في الموقع إلى التخلص من ساحات التخزين الإضافية للنماذج المفككة، مما يدعم إدارة الإنشاءات المتحضرة والموحدة.
- تصميم متكامل متعدد الوظائف: متوافق مع سلالم توصيل المصعد وموزعي التسلق المتزامن لتحقيق عملية صب الجدار المتكاملة وتعزيز كفاءة البناء الشاملة.
- ضمان موثوق للسلامة العامة: تعمل منصات التشغيل المغلقة بالكامل ومتعددة الطبقات بالإضافة إلى التوصيل الهيكلي الدائم على تجنب مخاطر السقوط أثناء أعمال التسلق والصب.
- انخفاض نفقات الاستهلاك على المدى الطويل: تدعم الأجزاء القابلة للتبديل معدل الدوران المتكرر عبر مشاريع متعددة لخفض تكاليف الشراء المتكررة للمواد المؤقتة.
- جودة تشكيل الخرسانة المستقرة: الرفع المتزامن المتكامل للإطار والألواح يمنع إزاحة الشكل، مما يوفر أسطح جدران مسطحة وموحدة دون إصلاح ثانوي.
- التوافق مع وضع التسلق المزدوج: يتكيف وضعان التسلق العمودي المستقيم والتسلق المائل مع الجدران الرأسية القياسية وهياكل الرصيف المائلة الخاصة على التوالي.
معايير الامتثال الهيدروليكية والهيكلية للمنتج
تخضع كل مجموعة من قوالب التسلق الهيدروليكي ZPM100 للضغط الهيدروليكي الكامل واختبار محاكاة ثبات التسلق المتكامل قبل تسليمها إلى المصنع. يتم تصنيع إطار التسلق الرئيسي ومنصات التشغيل متعددة الطبقات من الفولاذ المقطعي عالي القوة، مما يجتاز اختبارات الحمل الكامل بالإضافة إلى اختبارات الحمل المباشر للبناء. تستخدم محطات الضخ الهيدروليكية والأسطوانات وخطوط أنابيب النفط ذات الضغط العالي الملحقات الصناعية القياسية ذات الضغط العالي مع أداء إغلاق مستقر لمنع تسرب الزيت أثناء البناء بالدورة الطويلة. تتبع جميع تجهيزات التوصيل المعيارية مواصفات الأبعاد الموحدة لنظام التسلق المعياري لتحقيق المطابقة السلسة مع نظام سقالة التسلق وسقالة التسلق الهيدروليكية. تُكمل كل وحدة تسلق منتهية اختبارات محاكاة التسلق المتبادل الرأسي والمائل لضمان أداء رفع مستقر، وتلبية معايير السلامة الدولية لقوالب التسلق الآلية للبناء الرأسي للمباني الشاهقة والجسور.
حلول التخصيص المستهدفة للمشاريع الرأسية الخاصة
نحن نقدم خدمات التخصيص الكاملة التي تغطي جميع خطوط منتجات قوالب التسلق ونظام التسلق المعياري. يمكن للعملاء ضبط مواصفات قوة الأسطوانة الهيدروليكية لتسلق الأحمال الثقيلة، أو تخصيص عرض المنصة متعددة الطبقات وفقًا لمتطلبات منطقة التشغيل العلوية، أو تحسين نطاق زاوية التسلق المائلة لهياكل أرصفة الجسور الخاصة، أو تصميم أقواس تعليق مخصصة لموزعي الخرسانة كبيرة الحجم. يمكن إنتاج قضبان توجيه ذات طول مخصص وخطوط أنابيب زيت هيدروليكي ممتدة عند الطلب، وتحافظ جميع مكونات الإطار المعياري والمكونات الهيدروليكية على قابلية إعادة الاستخدام المتميزة كقوالب صب الخرسانة عالية الارتفاع ذات الدورة الطويلة.
الإنتاج القياسي وسير عمل فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختبار قوة الشد للصلب المقطعي لإنتاج إطار التسلق، والتحقق من مقاومة الضغط وأداء الختم للأسطوانات الهيدروليكية ومحطات الضخ وخطوط أنابيب النفط عالية الضغط.
- معالجة الإطار الرئيسي والمنصات: قطع وثني ولحام الفولاذ عالي القوة في إطارات تسلق معيارية ومنصات تشغيل مغلقة متعددة الطبقات، وحجز مواضع التعليق لممرات السلالم وموزعي الخرسانة.
- مطابقة التجميع الهيدروليكي: قم بتجميع الوحدات الهيدروليكية الداعمة، وإجراء اختبار ضغط التسرب المستقل لكل مجموعة هيدروليكية قبل التجميع.
- إنتاج الملحقات المعيارية: تصنيع موصلات التثبيت ومثبتات قضبان التوجيه وأجهزة النقل الأفقي للخلف عبر تقنية الختم واللحام الدقيقة.
- اختبار محاكاة التسلق للمجموعة الكاملة: تجميع الإطار والمجموعات الهيدروليكية وألواح التشكيل لإكمال محاكاة التسلق الرأسي والمائل في ظل ظروف التحميل الكامل.
- التحقق من سلامة المنتج النهائي: فحص إحكام حاوية المنصة وختم الدائرة الهيدروليكية وموثوقية جهاز القفل قبل التعبئة والشحن كمجموعات قوالب تسلق هيدروليكية معيارية كاملة.
تعليقات مشروع العميل الأصلية وحالات البناء العملية
شارك مقاولو إنشاء المباني الشاهقة والجسور على مستوى العالم تجربة الاستخدام الحقيقي بعد اعتماد قالب التسلق الهيدروليكي ZPM100 كقوالب تسلق ذاتية أساسية ضمن نظام التسلق المعياري:
- مقاول إنشاءات شاهقة الارتفاع: تعمل سقالة التسلق الهيدروليكية المعيارية هذه بدون دعم الرافعة البرجية، وتضمن المنصات المغلقة متعددة الطبقات السلامة العلوية، كما يعمل موزعو التسلق المتزامنون على تسريع تقدم صب الجدار الخارجي بشكل كبير.
- شركة هندسة الجسور الكبيرة: تتوافق أوضاع التسلق المزدوجة الرأسية والمائلة بشكل مثالي مع إنشاء الرصيف ذي الزوايا المتغيرة، ويمكن إعادة استخدام المكونات المقسمة المعيارية عبر مشاريع الجسور المتعددة لتقليل متوسط تكلفة استهلاك المواد.
- فريق بناء المجمع الحضري: يوفر تصميم التنظيف الموضعي مساحة تخزين محدودة للموقع، ويضمن النظام الهيدروليكي المستقر التسلق الثابت دون إزاحة الإطار، مما يوفر أسطح جدران خرسانية تامة الصنع خالية من العيوب.
الأسئلة الشائعة | الأسئلة المتداولة
Q1: ما هو نظام الطاقة الذي يدعم رفع قالب التسلق الهيدروليكي المعياري ZPM100؟
A1: إنها تعتمد نظامًا هيدروليكيًا مدمجًا مستقلاً كمصدر للطاقة، ويتكون من محطة المضخة الهيدروليكية والأسطوانات الهيدروليكية وخطوط أنابيب النفط ذات الضغط العالي. يمكن تحقيق التسلق المتبادل بين الإطار وسكة التوجيه بدون رافعة برجية خارجية أو معدات رفع أخرى، تنتمي إلى قوالب صب الخرسانة ذاتية التسلق داخل نظام التسلق المعياري.
Q2: ما هي أوضاع التسلق التي يمكن أن يدعمها قالب التسلق الهيدروليكي المعياري هذا؟
ج2: إنه يدعم وضعي بناء مستقلين: التسلق العمودي المستقيم والتسلق المائل، مناسب للجدران العمودية العادية وهياكل رصيف الجسر المائلة الخاصة على التوالي، ويعمل كقوالب صب عالمية عالية الارتفاع.
س 3: هل يمكن تعليق ممرات السلالم وموزعات الخرسانة على إطار التسلق الرئيسي؟
ج3: نعم، بعد اجتياز حساب الحمل الاحترافي والتحقق الهيكلي، يمكن تركيب ممرات السلالم المرتبطة بمصاعد البناء وموزعات الخرسانة على الإطار وتسلقها بشكل متزامن مع وحدة التسلق بأكملها.
س 4: هل يحتاج قالب التسلق الهيدروليكي هذا إلى ساحات تخزين خاصة للوحات الشكل المفككة؟
ج4: لا، يمكن أن يبقى النموذج في موضعه الأصلي لتنظيف بقايا الأسمنت بعد التسلق الذاتي، مما يؤدي إلى التخلص من ساحات التكديس الإضافية المخصصة ودعم إدارة موقع البناء المتحضر المرتب.
Q5: هل يمكن لقالب التسلق الهيدروليكي المعياري ZPM100 أن يتطابق مع نظام سقالة التسلق وملحقات سقالة التسلق الهيدروليكية الأخرى؟
A5: جميع أجزاء التوصيل المعيارية تعتمد أحجامًا صناعية قياسية موحدة، والتي يمكن دمجها بحرية مع نظام سقالة التسلق لتشكيل نظام تسلق معياري متكامل ومتكامل لبناء المباني الشاهقة والجسور العمودية المستمرة.
