نصف قطر قابل للتعديل من الخشب I-Beam مصراع منحني | قوالب صب الخرسانة الشاهقة المنحنية المخصصة
يُعد المغلاق المنحني ذو نصف القطر الخشبي القابل للتعديل عبارة عن حل صب منحني مصمم خصيصًا يتطابق تمامًا مع قوالب التسلق ونظام سقالات التسلق وقوالب صب الخرسانة ذاتية التسلق وسقالة التسلق الهيدروليكية ونظام التسلق المعياري الكامل، ويعمل بمثابة قوالب صب الخرسانة عالية الارتفاع المتخصصة لبناء الجدار المنحني والأعمدة الدائرية. مجهزة بآليات ضبط نصف القطر المزدوجة وألواح خشب البتولا الرقائقي المرنة المدعومة بعارضة I-beam الخشبية، يمكن ثني هذا الغالق المنحني على أي راديان دائري مصمم دون حدوث ضرر هيكلي. تضمن المشابك الفولاذية المتشابكة القابلة للتعديل الربط السلس بين وحدات صب الخرسانة المنفصلة، مما يحل بشكل مثالي متطلبات التشكيل لواجهات المباني المنحنية وهياكل قوس الجسور والأنابيب الأساسية الدائرية التي يزيد نصف قطرها عن متر واحد.
ميزات المنتج الأساسية ومزايا التشكيل المنحني
- اللوحة السطحية للغلق المنحني نصف القطر القابل للتعديل تستخدم مادة الخشب الرقائقي المرنة ذات المتانة الطبيعية. بعد تطبيق قوة خارجية موحدة يمكن التحكم فيها، يمكن أن تنحني اللوحة لاستهداف الراديان الهندسي دون التشقق أو التلف الهيكلي. إلى جانب أنظمة الضبط المزدوجة المخصصة ومبادئ تحديد المواقع الهندسية، يمكن تشكيل مجموعة الإغلاق بالكامل بدقة لتتناسب مع منحنيات التصميم المخصصة. يتم تركيب مشابك إطار فولاذي قابلة للتعديل بين وحدات الإغلاق المنحنية المتجاورة لتحقيق اتصال سلس بدون فجوة والقضاء على تسرب الملاط عند وصلات الربط أثناء صب الخرسانة.
- يناسب هذا المصراع الخشبي المنحني جميع الجدران المنحنية ومشاريع صب الخرسانة ذات الأعمدة الدائرية بنصف قطر تصميمي أكبر من 1 متر، ويغطي الواجهات الشاهقة المنحنية وأرصفة الجسور الدائرية وجدران بطانة الأنفاق والهياكل الأسطوانية للصوامع وجدران الأنابيب الأساسية المنحنية المتطابقة مع نظام التسلق المعياري.
- اللوحة السطحية المنحنية عبارة عن خشب البتولا الرقائقي الممتاز المصنوع من خشب WISA مع قدرة تحمل ميكانيكية متميزة ومقاومة فائقة للتآكل، مما يدعم العشرات من دورات دوران البناء المتكررة لتقليل تكاليف استهلاك المواد على المدى الطويل للمقاولين.
- تم تجهيز أنظمة الضبط المزدوجة المستقلة (نظام الضبط 1 ونظام الضبط 2) على الإطار الداعم للعارضة الخشبية، مما يسمح بضبط دقيق لجميع أنصاف أقطار البناء R ≥ 1.0m لتلبية متطلبات التصميم الهيكلي المنحني المتنوعة.
خطوات تجميع النموذج المنحني القياسية في الموقع
- قم بإعداد مجموعات كاملة من المصاريع المنحنية ذات نصف القطر القابل للتعديل من الخشب I-Beam، بما في ذلك ألواح خشب البتولا الرقائقي الكاملة، وعارضة I-beam الخشبية، وأجهزة ضبط نصف القطر المزدوجة ومشابك توصيل الإطار الفولاذي القابلة للتعديل، وفحص سطح الخشب الرقائقي بحثًا عن الشقوق قبل التجميع.
- ارجع إلى بيانات نصف القطر المصممة لرسم البناء، وقم بتشغيل نظام الضبط 1 ونظام الضبط 2 بشكل متزامن لتطبيق قوة متساوية على ألواح الخشب الرقائقي، وثني اللوحة المسطحة إلى الراديان المنحني المستهدف بناءً على معايير تحديد المواقع الهندسية.
- قفل المواضع المعدلة لأنظمة نصف القطر المزدوج بقوة للحفاظ على شكل لوحة الخشب الرقائقي بشكل ثابت دون تشوه ارتدادي أثناء صب الخرسانة.
- قم بترتيب وحدات الإغلاق المنحنية المتعددة جنبًا إلى جنب على طول المخطط الهيكلي المنحني، واربط الألواح المجاورة بمشابك إطار فولاذي مخصصة قابلة للتعديل لتحقيق اتصال سلس خالٍ من الفجوات.

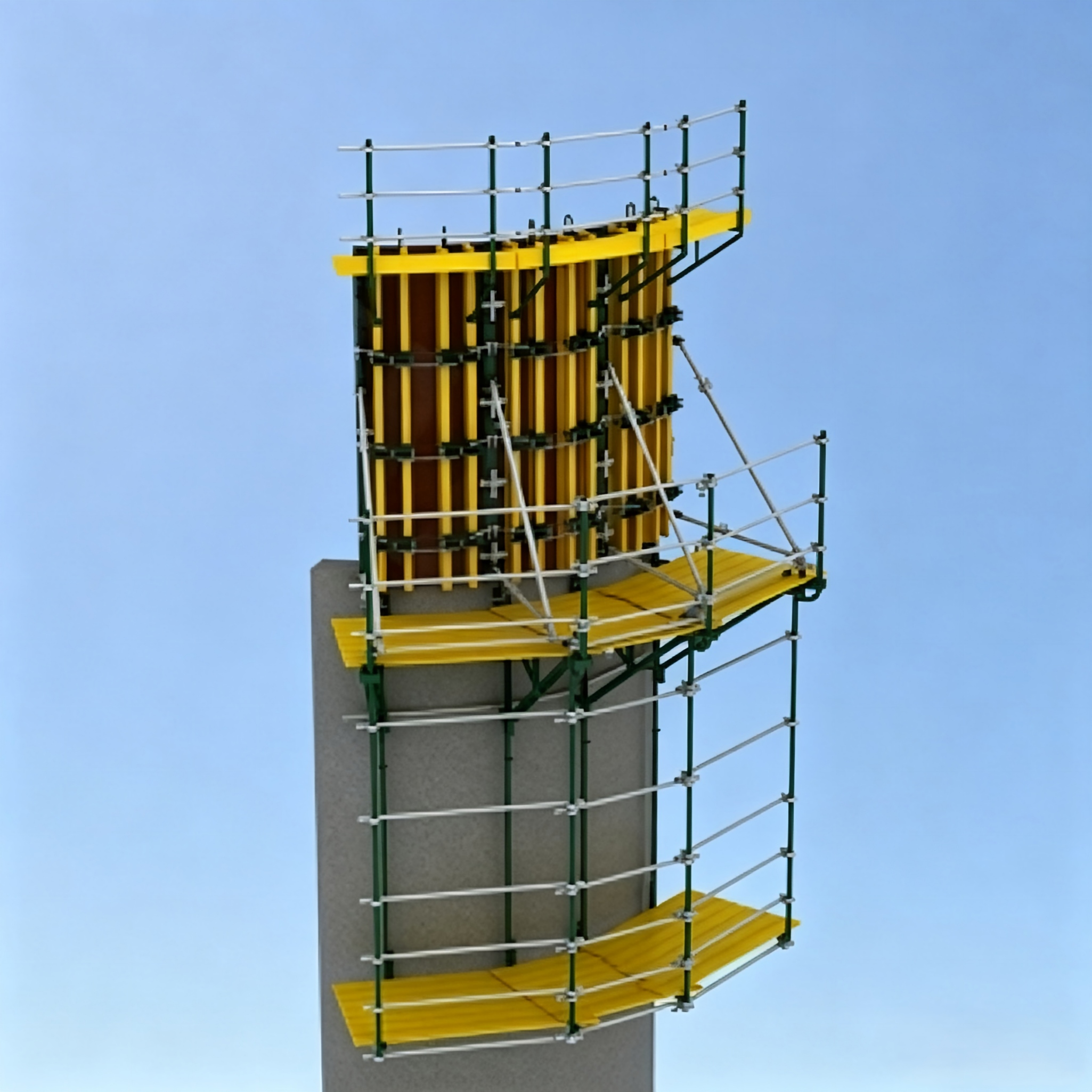

- قم بتركيب عارضات دعم خشبية على شكل I على الجزء الخلفي من الخشب الرقائقي المنحني لتعزيز الصلابة المتكاملة، أو مطابقة نظام التسلق المعياري أو سقالة التسلق الهيدروليكية كدعامة دعم خارجية لبناء الجدران المنحنية الشاهقة.
- قم بإجراء فحص ربط القضبان الفولاذية وفحص ما قبل التضمين على سطح الشكل المنحني، وفحص جميع وصلات المشبك لتجنب مخاطر تسرب الملاط قبل صب الخرسانة.
- استكمال صب الخرسانة المنحنية المستمرة. يحافظ خشب البتولا الرقائقي القوي على مخطط منحني سلس تحت ضغط جانبي خرساني دون مسافة بادئة أو تشقق محلي.
- بعد أن تصل الخرسانة إلى قوة التجريد، قم بفك أنظمة الضبط المزدوجة لتحرير شد ثني اللوحة، وإزالة المشابك الفولاذية وتفكيك وحدات الإغلاق المنحنية واحدة تلو الأخرى.
- قم بتنظيف بقايا الأسمنت الموجودة على خشب البتولا الرقائقي والعوارض الخشبية تمامًا، وأعد ضبط أنظمة الضبط إلى الحالة المسطحة وقم بتخزينها بشكل أنيق للاستخدام المتكرر.
سيناريوهات التطبيق الرئيسية للهياكل المنحنية
يعمل المصراع المنحني ذو نصف القطر الخشبي القابل للتعديل على شكل I-Beam بمثابة قوالب صب الخرسانة عالية الارتفاع المنحنية التي يمكن دمجها مع قوالب صب الخرسانة وسقالة التسلق الهيدروليكية ضمن نظام التسلق المعياري الكامل:
- مباني الواجهة المنحنية الشاهقة: أبراج تجارية دائرية وجدران سكنية خارجية على شكل قوس وجدران أنبوبية أساسية منحنية تتوافق مع قوالب صب الخرسانة ذاتية التسلق
- البنية التحتية للجسر: أرصفة جسر دائرية، وجدران جانبية منحنية للجسر المقوس، وهياكل بطانة منحنية للنفق يبلغ نصف قطرها أكثر من 1 متر
- مرافق التخزين الصناعية: صوامع دائرية كبيرة، وخزانات مياه أسطوانية، وبناء جدار منحني لخزان الصرف الصحي
- هندسة المناظر الطبيعية البلدية: الجدران الاستنادية المنحنية، والهياكل الخرسانية الدائرية تحت الأرض
- الأماكن العامة الخاصة: الجدران الداخلية للملعب المنحنية، وقاعة العرض الدائرية التي تدعم الأعمدة
فوائد إنشائية واقتصادية ملموسة للمقاولين
- تصميم مرن متعدد نصف القطر لمجموعة واحدة: أنظمة الضبط المزدوجة تغطي جميع المنحنيات R ≥ 1.0m، مما يلغي إنتاج الشكل المنحني المخصص أحادي نصف القطر ويخفض رسوم التصنيع المخصصة.
- الربط السلس بدون فجوة: تعمل مشابك الإطار الفولاذي الخاصة القابلة للتعديل على قفل الألواح المجاورة بإحكام لوقف تسرب الملاط، مما يقلل من تكلفة العمالة لإصلاح سطح الجدار بعد الصب.
- خشب البتولا الرقائقي الكامل ذو دورة خدمة طويلة: تدعم ألواح خشب البتولا عالية التحمل من WISA العشرات من أوقات الدوران، مما يقلل من الاستثمار في المواد على المدى الطويل.
- إطار دعم خشبي خفيف الوزن على شكل I: أخف وزنًا من الشكل المنحني المصنوع من الفولاذ بالكامل، مما يبسط عملية الرفع عند التعاون مع نظام سقالة التسلق في المواقع الشاهقة.
- توافق قوي مع النظام: يمكن مطابقته بحرية مع جميع وحدات نظام التسلق المعياري وسقالة التسلق الهيدروليكي لبناء جدار منحني رأسي طبقة تلو الأخرى.
- عملية ضبط سهلة: تعمل آليات الضبط المزدوجة المستقلة على تحقيق ضبط نصف قطري دقيق بدون أدوات احترافية معقدة، مما يؤدي إلى تقصير وقت تخطيط النموذج في الموقع.
- حماية هيكلية كاملة: المتانة الطبيعية لخشب البتولا الرقائقي تتجنب التشقق تحت حمل الانحناء العادي، مما يقلل من تكرار استبدال اللوحة أثناء دوران البناء.
مواد المنتج ومعايير الامتثال للتعديل
تعتمد جميع ألواح الخشب الرقائقي المنحنية خشبًا رقائقيًا قياسيًا من خشب البتولا الكامل WISA مع صلابة الانحناء المختبرة ومقاومة الضغط الجانبي. تمر العارضة الخشبية ذات العارضة I المطابقة بمعالجة مضادة للتشوه لتثبيت إطار الإغلاق المنحني بالكامل تحت حمل طويل الأمد. يتم تصنيع أنظمة ضبط نصف القطر المزدوج بمكونات فولاذية عالية القوة، وتمت معايرتها لقفل جميع أنصاف الأقطار بدقة بدءًا من 1.0 متر. تتبع مشابك التوصيل ذات الإطار الفولاذي القابل للتعديل أبعادًا معيارية موحدة لتحقيق اتصال سلس بين وحدات الإغلاق. يمكن دمج الغلق المنحني بالكامل بشكل مثالي مع قوالب صب الخرسانة، وقوالب التسلق الذاتية، وسقالة التسلق الهيدروليكية لتشكيل حلول قوالب صب الخرسانة عالية الارتفاع المنحنية الكاملة لجميع المشاريع الهيكلية الدائرية والقوسية مع R ≥ 1m.
دعم التخصيص للمشاريع المنحنية الخاصة
نحن نقدم خدمات التخصيص المستهدفة لجميع أنظمة التسلق المعيارية وسلسلة القوالب المنحنية. يمكن للعملاء تخصيص أحجام ألواح الخشب الرقائقي الأوسع للأسطح المنحنية الكبيرة جدًا، أو تحسين كثافة تخطيط العارضة الخشبية للضغط الجانبي للخرسانة الثقيلة، أو ترقية دقة نظام الضبط لمتطلبات الراديان فائقة الدقة. تتوفر تركيبات انتقالية مطابقة مخصصة للاستخدام المختلط مع قوالب صب الخرسانة القياسية للجدار المستقيم وسقالة التسلق الهيدروليكية عند الطلب. تحتفظ جميع مكونات خشب البتولا الرقائقي والخشب I-beam المخصصة بقابلية إعادة استخدام ممتازة لمشاريع البناء المنحنية المتعددة.
الإنتاج القياسي وسير عمل فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: اختبار صلابة الانحناء وسعة الحمولة لخشب البتولا الرقائقي WISA الكامل، وفحص الاستقامة والأداء المضاد للتشوه للعوارض الخشبية.
- معالجة نظام الضبط: قطع ولحام الأجزاء الفولاذية عالية القوة لإنتاج نظام الضبط 1 ونظام الضبط 2، وإجراء معايرة نصف القطر لنطاق R ≥ 1.0m.
- تصنيع مشبك الإطار الفولاذي: مشابك توصيل قابلة للتعديل بختم دقيق من أجل الربط السلس بين الوحدات.
- مجموعة الإغلاق المنحنية: قم بتثبيت ألواح خشب البتولا الرقائقي على عارضة خشبية على شكل I، وقم بتركيب أجهزة ضبط مزدوجة ومشابك فولاذية لتشكيل وحدات إغلاق منحنية كاملة قابلة للتعديل.
- اختبار محاكاة الانحناء: تشغيل أنظمة ضبط مزدوجة لثني الألواح إلى أنصاف أقطار مختلفة تزيد عن 1 متر، وفحص الخشب الرقائقي بحثًا عن الشقوق والتحقق من تأثير التثبيت السلس.
- فحص المنتج النهائي: التحقق من مرونة التعديل وسلامة سطح الخشب الرقائقي وضيق قفل المشبك قبل التعبئة والشحن.
تعليقات المشروع المنحنية الأصلية للعميل
قام المقاولون العالميون الذين يقومون بمشاريع البناء والجسور المنحنية بمشاركة التقييمات العملية بعد استخدام المصراع المنحني ذي الشعاع الخشبي القابل للتعديل كدعم لقوالب الخرسانة عالية الارتفاع ضمن نظام التسلق المعياري:
- مقاول منحني شاهق الارتفاع: يتوافق هذا المصراع المنحني القابل للتعديل مع سقالة التسلق الهيدروليكية لدينا بشكل مثالي، حيث تعمل أنظمة الضبط المزدوجة بسهولة على إنشاء جميع أنصاف الأقطار التي تزيد عن 1 متر، كما تعمل المشابك الفولاذية غير الملحومة على القضاء على تسرب الملاط وتوفير أعمال تلميع ما بعد الجدار.
- شركة هندسة الجسور: يتحمل خشب البتولا الرقائقي القوي الكامل الانحناء المتكرر لبناء الرصيف الدائري، كما أن إطار العارضة الخشبية خفيف الوزن ومريح لرفع الرافعة البرجية في الموقع.
- فريق بناء الصومعة البلدية: مجموعة واحدة من الغلق المنحني تتكيف مع أنصاف أقطار الصومعة المتعددة، ولا حاجة لطلب أشكال منحنية مخصصة منفصلة، مما يقلل بشكل كبير من تكلفة شراء النماذج المؤقتة.
الأسئلة الشائعة | الأسئلة المتداولة
Q1: ما هو الحد الأدنى لنصف القطر الذي يمكن أن يتكيف معه هذا الإغلاق المنحني القابل للتعديل؟
A1: نصف قطر البناء المدعوم R ≥ 1.0 متر، مناسب لجميع الجدران المنحنية ومشاريع صب الخرسانة ذات الأعمدة الدائرية التي يبلغ نصف قطرها أكبر من 1 متر.
س2: ما هي المادة المستخدمة للوحة السطح المنحنية؟
A2: خشب رقائقي ممتاز من خشب البتولا WISA ذو صلابة كبيرة وقوة تحمل عالية وأداء دوران دوري عالي.
س 3: كيف يمكن تحقيق الاتصال السلس بين وحدات الغلق المنحنية المتجاورة؟
A3: تم تجهيز مشابك إطار فولاذية مخصصة قابلة للتعديل بين كل وحدة شكل، والتي تربط الألواح بإحكام لتشكيل وصلات سلسة خالية من الفجوات وتمنع تسرب الملاط الخرساني.
س 4: كيفية ضبط الراديان المنحني للوحة الخشب الرقائقي؟
A4: يتم تثبيت نظامي ضبط مستقلين (نظام التعديل 1 ونظام التعديل 1) على إطار دعم الشعاع الخشبي، والذي يطبق قوة موحدة لثني الخشب الرقائقي إلى راديان التصميم المستهدف بناءً على مبادئ هندسية.
س 5: هل يمكن لهذا الإغلاق المنحني أن يتعاون مع قوالب التسلق ونظام التسلق المعياري؟
ج5: نعم، يمكن مطابقتها بحرية مع قوالب صب الخرسانة، ونظام سقالات التسلق، وقوالب صب الخرسانة ذاتية التسلق، وسقالة التسلق الهيدروليكية، التي تعمل بمثابة قوالب صب الخرسانة عالية الارتفاع المنحنية الخاصة لبناء صب الجدار المنحني الرأسي طبقة تلو الأخرى.
