صندقة منحنية من الخشب على شكل I-Beam مقاومة للانتفاخ | قوالب صب الخرسانة عالية الارتفاع ذات نصف القطر المخصص

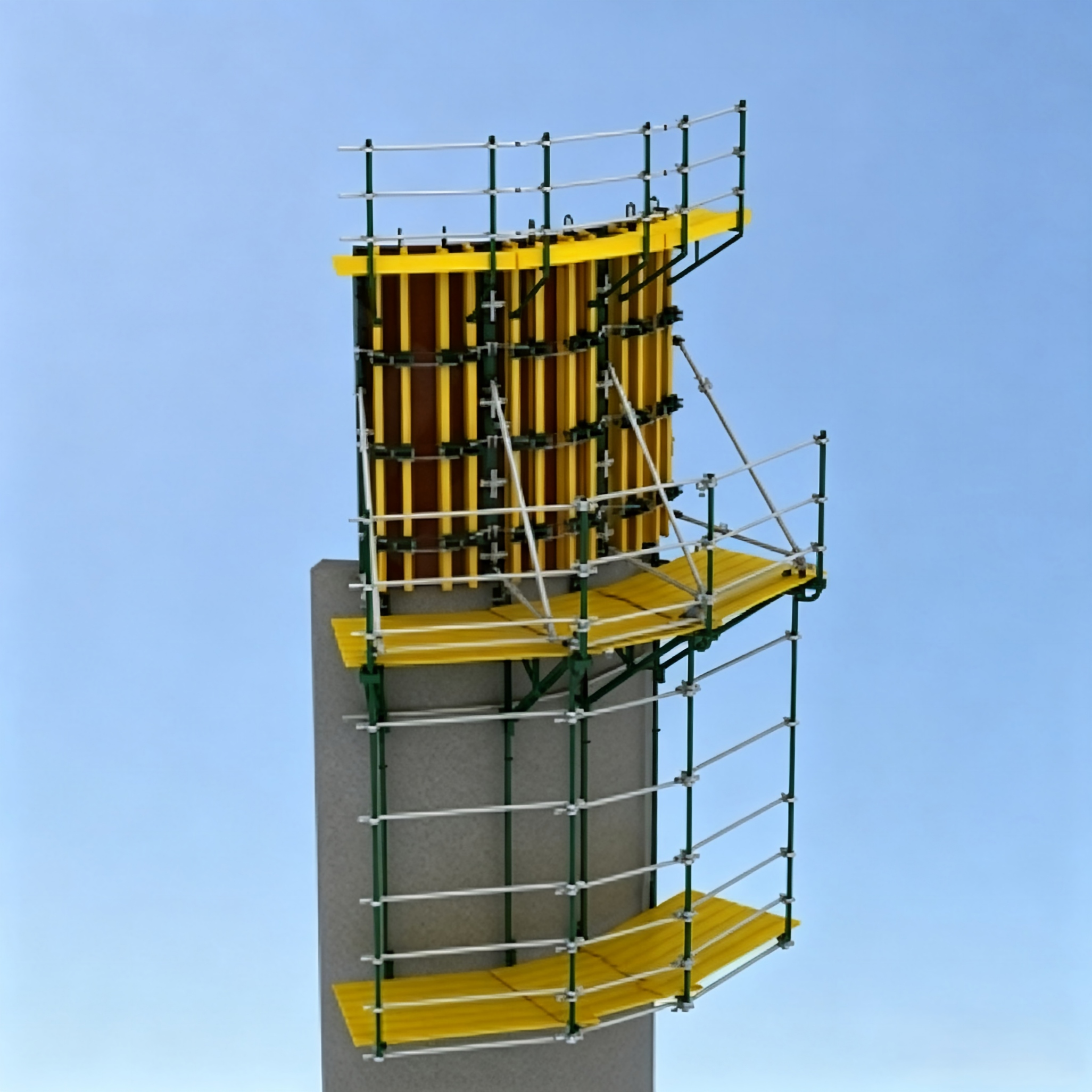

القوالب الخشبية المنحنية I-Beam الخشبية المضادة للانتفاخ هي عبارة عن وحدة صب مرنة قابلة للتعديل نصف القطر والتي يمكن مطابقتها تمامًا مع قوالب التسلق ونظام سقالات التسلق وقوالب التسلق الذاتية وسقالة التسلق الهيدروليكية لتشكيل نظام تسلق معياري كامل للهياكل الرأسية المنحنية. باعتباره نموذجًا احترافيًا عالي الارتفاع مصممًا للجدران على شكل قوس وأعمدة دائرية، فإن هذا الشكل المنحني يعتمد ألواح خشب البتولا الرقائقي القوية المدعومة بإطارات I-beam الخشبية المقواة المضادة للانتفاخ، ومجهزة بأنظمة ضبط مزدوجة لتحقيق تشوه الانحناء الذي يمكن التحكم فيه دون تلف اللوحة، وتحقيق التجميع السلس بين وحدات الشكل المنحنية المنفصلة للحصول على أسطح خرسانية منحنية ناعمة ومتسقة.
الميزات الهيكلية والبناء الأساسية للمنتج
- لوحة الشكل المنحنية القابلة للتعديل مصنوعة من الخشب الرقائقي المرن مع ليونة طبيعية. مع قوة خارجية معتدلة تنتقل عن طريق أنظمة ضبط مخصصة، تنحني اللوحة بدقة إلى القوس المصمم دون تشقق أو تلف هيكلي. استنادًا إلى مبادئ الحساب الهندسي، يتحكم هيكل التعديل المتكامل في انحناء الانحناء بدقة. يمكن قفل وحدات الشكل المنحنية المنفصلة بسلاسة عبر مشابك فولاذية قابلة للتعديل لإزالة فجوات الربط أثناء صب الخرسانة وتجنب تسرب الملاط.
- تناسب مجموعة الأشكال المنحنية القابلة للتعديل جميع مشاريع صب الخرسانة ذات الجدران المنحنية والأعمدة الدائرية بنصف قطر أكبر من 1 متر، وتغطي المتطلبات الهيكلية المنحنية المتنوعة للمباني الشاهقة والجسور والمداخن وإنشاءات المناظر الطبيعية البلدية.
- تعتمد اللوحة السطحية المنحنية خشب البتولا الرقائقي المخصص للبناء من فئة WISA والذي يتميز بأداء فائق في تحمل الأحمال ومقاومة رائعة للتآكل، مما يدعم العشرات من دورات دوران البناء الدورية لخفض تكاليف استهلاك المواد على المدى الطويل للمقاولين.
- يتم تكوين أنظمة الضبط المستقلة المزدوجة (نظام الضبط I ونظام الضبط II) على إطار النموذج، مما يتيح الضبط الدقيق المرن لنصف القطر المنحني ضمن النطاق R ≥ 1.0 متر لتلبية متطلبات تصميم القوس المخصصة المختلفة للمشاريع المعمارية ومشاريع البنية التحتية.
- يتم ترتيب عارضات I-beam الخشبية المقاومة للانتفاخ على الجزء الخلفي من ألواح الخشب الرقائقي لتشتيت الضغط الجانبي للخرسانة بالتساوي، مما يمنع بشكل فعال التمدد الخارجي وتشوه اللوحة أثناء صب الخرسانة المنحنية ذات الحجم الكبير، مما يضمن تأثير تشكيل القوس الموحد.
- تعتمد جميع موصلات الإطار وتركيبات التثبيت الفولاذية أبعادًا معيارية موحدة، مما يدعم المطابقة المختلطة مع ألواح الشكل الرأسية القياسية والتوافق الكامل مع نظام التسلق المعياري الكامل لبناء تسلق الواجهة الشاهقة المنحنية.
خطوات عملية التجميع وتعديل الانحناء خطوة بخطوة
- قم بحساب نصف قطر القوس المستهدف وفقًا للرسومات الهيكلية، وحدد وحدات الشكل المنحني ذات العارضة الخشبية المقاومة للانتفاخ المطابقة وقم بإعداد أنظمة ضبط مزدوجة بالإضافة إلى مشابك إطار فولاذي قابلة للتعديل من أجل الربط السلس.
- ضع الشكل المنحني بشكل مسطح على منصة تشغيل مستوية، ثم قم بتركيب عارضات داعمة للعارضة الخشبية المقاومة للانتفاخ على الجانب الخلفي من الخشب الرقائقي لتشكيل هيكل إطار متكامل للحمل.
- قم بتشغيل نظام الضبط I ونظام الضبط II بشكل متزامن لتطبيق قوة خارجية موحدة على لوحة الخشب الرقائقي، وثني اللوحة ببطء إلى الانحناء المصمم بناءً على المعلمات الهندسية، وقفل جميع مسامير الضبط لتثبيت شكل القوس بثبات.
- قم بتوصيل وحدات الشكل المنحنية المتعددة من طرف إلى طرف من خلال مشابك إطار فولاذية قابلة للتعديل، وشد المشابك بالكامل لإزالة فجوات الربط بين الألواح ومنع تسرب الملاط الخرساني أثناء الصب.
- قم بتركيب الشكل المنحني المجمع على نظام سقالة التسلق أو دعامات صب الخرسانة ذاتية التسلق؛ معايرة التسطيح العمودي ونعومة القوس بشكل عام قبل ربط شريط الفولاذ.
- تخطيط كامل للقضبان الفولاذية وفحص ما قبل التضمين، وتنفيذ صب الخرسانة المنحني المستمر؛ يقاوم إطار I-beam الخشبي المضاد للانتفاخ الضغط الجانبي لتجنب تشويه القوس.
- بعد أن تصل الخرسانة إلى قوة التجريد، قم بفك أنظمة الضبط المزدوجة لتحرير شد الانحناء لألواح الخشب الرقائقي، وإزالة المشابك الفولاذية وفصل كل وحدة شكل منحنية.
- قم بتنظيف بقايا الأسمنت الموجودة على أسطح خشب البتولا الرقائقي وإطارات I-beam الخشبية تمامًا، وقم بتخزينها بشكل مسطح دون قذف لحماية صلابة اللوحة للاستخدام الدوري المتكرر.
سيناريوهات هندسة التطبيقات الرئيسية
تعتبر قوالب صب الخرسانة الخشبية I-Beam المنحنية المضادة للانتفاخ عبارة عن قوالب صب الخرسانة عالية الارتفاع منحنية مخصصة متوافقة مع منتجات سلسلة نظام التسلق المعياري الكامل:
- مباني تجارية شاهقة ذات جدران واجهة منحنية وأعمدة مصاعد دائرية وأنابيب أساسية على شكل قوس، تتوافق مع سقالة التسلق الهيدروليكية لصب التسلق طبقة تلو الأخرى
- الأرصفة المنحنية لهندسة الجسور، والهياكل الخرسانية المنحنية ذات الأضلاع المقوسة بنصف قطر يزيد عن 1 متر
- مشاريع المناظر الطبيعية البلدية: جدران ممرات دائرية تحت الأرض، وحواجز احتجاز منحنية ومكونات معمارية عامة مقوسة
- الهياكل الصناعية الرأسية: المداخن، أبراج التبريد، الصوامع الدائرية ذات الجدران الخارجية المنحنية بشكل موحد
- بنية فنية خاصة مع تصميمات جدران منحنية غير منتظمة ومستمرة تتطلب ربطًا سلسًا للألواح
فوائد إنشائية واقتصادية واضحة للمقاولين
- القدرة على التكيف مع نصف القطر الواسع: قابلة للتعديل لجميع الأقواس R ≥ 1m، وتغطي معظم التصميمات الهيكلية المنحنية بدون قوالب صب الخرسانة المخصصة للاستخدام الفردي لخفض تكاليف تصنيع القوالب الخاصة.
- تأثير الربط السلس: تعمل المشابك الفولاذية المخصصة القابلة للتعديل على إزالة الفجوات بين الوحدات المنحنية المجاورة، مما يؤدي إلى إزالة إصلاح السطح بعد الصب ونفايات تسرب الملاط.
- ألواح خشب البتولا الرقائقي المتينة: تتمتع لوحة WISA الكاملة من خشب البتولا بقدرة تحمل عالية وعمر دوران طويل، مما يقلل من الاستثمار المتكرر في استبدال اللوحة.
- هياكل ضبط مزدوجة مستقلة: تحقيق ضبط دقيق وثابت للقوس، وسهولة التشغيل بدون أدوات قياس مساعدة معقدة.
- دعم I-beam الخشبي المضاد للانتفاخ: يعمل على تشتيت الدفع الجانبي للخرسانة بشكل متساوٍ، ومنع توسع اللوحة المنحنية إلى الخارج والحفاظ على الأسطح النهائية ذات القوس الناعم المتسق.
- التوافق الكامل مع النظام: يمكن دمجه مع قوالب صب الخرسانة وقوالب التسلق الذاتية ونظام سقالات التسلق لتحقيق بناء متكامل لتسلق الجدار المنحني.
- تصميم إطار خشبي خفيف الوزن: رفع وضبط يدوي أسهل مقارنةً بالشكل المنحني المصنوع من الفولاذ بالكامل، مما يقلل من كثافة اليد العاملة في مواقع البناء.
مواد المنتج ومعايير الامتثال الهيكلي
تعتمد جميع ألواح الخشب الرقائقي المنحنية لوح بناء WISA القياسي المصنوع من خشب البتولا مع صلابة انحناء معتمدة ومقاومة عالية للدورة. تجتاز العوارض الخشبية الداعمة للظهر والمضادة للانتفاخ اختبار حمل الانحراف لضمان تشتت الضغط الموحد تحت صب الخرسانة المنحنية. يتم تصنيع أنظمة ضبط نصف القطر المزدوج باستخدام ملحقات فولاذية عالية القوة، قادرة على الضبط الدقيق المستقر طويل المدى للأقواس التي يزيد نصف قطرها عن متر واحد. تتبع مشابك الإطار الفولاذي القابلة للتعديل المواصفات المعيارية الموحدة لتحقيق الاتصال السلس لوحدات النموذج والتجميع المجاني مع جميع مكونات نظام التسلق المعياري. تخضع كل مجموعة أشكال منحنية منتهية لاختبار محاكاة الانحناء للتحقق من عدم وجود تشقق في اللوحة تحت قوة الضبط القياسية، مما يلبي تمامًا معايير بناء الهيكل الرأسي المنحني العالمي كقوالب صب مرنة قابلة لإعادة الاستخدام.
دعم التخصيص للمشاريع المنحنية الخاصة
نحن نقدم خدمات التخصيص المستهدفة التي تغطي جميع أنظمة التسلق المعيارية وسلسلة قوالب صب الخرسانة. يمكن للعملاء تخصيص إطارات خشبية واسعة مضادة للانتفاخ على شكل I-beam للحصول على نصف قطر قوس كبير جدًا، أو ضبط نطاق السفر لأنظمة الضبط المزدوجة للأسطح المنحنية الخاصة فائقة النعومة، أو طلب ألواح خشب البتولا الرقائقي كبيرة الحجم لأقواس حائط متواصلة طويلة جدًا. تتوفر تجهيزات التوصيل المطابقة المخصصة للاستخدام المختلط مع سقالة التسلق الهيدروليكية عند الطلب، وتحتفظ جميع مكونات العارضة الخشبية والخشب الرقائقي الخشبية المخصصة بإمكانية إعادة الاستخدام الممتازة لمشاريع البناء المنحنية المتعددة.
الإنتاج القياسي وتدفق فحص مراقبة الجودة متعدد المراحل
- فحص المواد الخام: فحص صلابة خشب البتولا الرقائقي بالكامل، وقوة التحمل ومقاومة التآكل السطحي؛ اختبار أداء الخشب المضاد للتشوه على شكل I-beam للإطارات الداعمة المضادة للانتفاخ.
- إنتاج نظام الضبط المزدوج: قطع وختم ولحام الأجزاء الفولاذية عالية القوة في مجموعات تحكم قابلة للتعديل من أجل الضبط الدقيق لنصف قطر القوس.
- مجموعة إطار I-beam الخشبي المضاد للانتفاخ: قم بتثبيت العارضة الخشبية على الجانب الخلفي من الخشب الرقائقي لتشكيل قاعدة منحنية مدمجة حاملة للحمل.
- تصنيع المشابك المساعدة: إنتاج مشابك ربط بإطار فولاذي قابل للتعديل من أجل الربط السلس لوحدات الشكل المنحنية المنفصلة.
- اختبار محاكاة الانحناء: تشغيل أنظمة ضبط مزدوجة لثني الخشب الرقائقي إلى نصف قطر R = 1 متر على الأقل، وفحص الألواح بحثًا عن الشقوق أو التشوه الدائم.
- فحص المنتج النهائي: التحقق من ضيق الربط للمشابك الفولاذية واستقرار آليات الضبط قبل التعبئة والشحن.
ردود فعل حقيقية لمشروع العميل
شارك مقاولو إنشاء الهياكل المنحنية العالمية الخبرة العملية بعد اعتماد قوالب صب الخرسانة الخشبية المقاومة للانتفاخ على شكل I-Beam كدعم لقوالب صب الخرسانة عالية الارتفاع ضمن نظام التسلق المعياري:
- المقاول الشاهق المنحني: هذا الشكل المنحني القابل للتعديل يطابق سقالة التسلق الهيدروليكية لدينا بشكل مثالي. تتحكم أنظمة الضبط المزدوجة بدقة في نصف قطر القوس الذي يزيد عن 1 متر، كما يوفر الربط المشبك الفولاذي غير الملحوم جدرانًا منحنية لا تشوبها شائبة دون أعمال إصلاح تسرب الملاط.
- شركة هندسة الجسور: يعمل إطار I-beam الخشبي المضاد للانتفاخ على إيقاف انتفاخ اللوحة بشكل فعال أثناء صب الرصيف المنحني الشامل، ويمكن إعادة استخدام خشب البتولا الرقائقي WISA عدة مرات لخفض تكلفة المواد السنوية.
- فريق بناء المناظر الطبيعية البلدية: الشكل المنحني للخشب خفيف الوزن من السهل ضبطه في الموقع، وقابل للتكيف مع تصميمات الجدران القوسية المختلفة ومتوافق مع قوالب التسلق القياسية لبناء الطبقات المستمرة.
الأسئلة الشائعة | الأسئلة المتداولة
Q1: ما هو نطاق نصف قطر القوس الذي يمكن أن تتكيف معه القوالب المنحنية ذات العارضة الخشبية المقاومة للانتفاخ؟
A1: نصف قطر قابل للتعديل مدعوم R ≥ 1.0 متر، مناسب لجميع الجدران المنحنية ومشاريع صب الخرسانة ذات الأعمدة الدائرية بنصف قطر أكبر من 1 متر.
Q2: ما هي المواد التي تم إستخدامها للوحة الصب المنحنية؟
A2: خشب رقائقي مصنوع من خشب البتولا بالكامل عالي المتانة، يتميز بقدرة تحمل قوية وأداء دوران دوري عالي للاستخدام المتكرر على المدى الطويل.
س 3: كيف يمكن تحقيق الاتصال السلس بين وحدات الشكل المنحنية المتعددة؟
A3: مُجهز بمشابك إطار فولاذية مخصصة قابلة للتعديل، والتي تقفل ألواح الشكل المجاورة بإحكام لإزالة فجوات الربط وتجنب تسرب الملاط الخرساني أثناء الصب.
س4: ما وظيفة أنظمة الضبط المزدوج على الشكل المنحني؟
A4: يعمل نظام الضبط I ونظام الضبط II معًا لتطبيق قوة خفيفة موحدة على ألواح الخشب الرقائقي، وثني اللوحة إلى نصف قطر القوس المصمم بناءً على مبادئ هندسية دون الإضرار بهيكل الخشب الرقائقي.
س 5: هل يمكن لهذا الشكل المنحني أن يتعاون مع نظام سقالة التسلق وصندقة التسلق الذاتي؟
ج5: نعم، جميع ملحقات الإطار والمشابك تعتمد أبعادًا معيارية موحدة، تتوافق بحرية مع قوالب التسلق ونظام سقالات التسلق وسقالة التسلق الهيدروليكية لتشكيل نظام تسلق معياري كامل للبناء الرأسي المنحني الشاهق.
